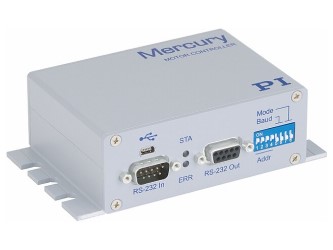

Последнее поколение сервоконтроллеров серии Mercury™ C-863 отличается от своих предшественников повышенной мощностью и универсальностью. Простое подключение к ноутбуку или ПК осуществляется с помощью USB интерфейса. Наличие интерфейса RS-232 позволяет интегрировать оборудование в исследовательские и производственные установки. Компактная конструкция с интегрированным усилителем идеально подходит для создания высокопроизводительных систем микропозиционирования.
Гибкий подход к автоматизации
Серия Mercury™ предлагает различные подходы для автоматизации и ручного управления при решении исследовательских и промышленных задач. Программирование облегчается при помощи высокоуровневых команд с использованием макросов и сложно-командной функциональности. Макросы могут храниться в памяти без изменения для последующих вызовов.
Возможно использование контроллера, как отдельно стоящего модуля (без связи с компьютером) и осуществление автоматического запуска запрограммированных пользователем макросов для решения задач в автоматическом режиме. Для облегчения синхронизации работы с внешними или внутренними сигнальными триггерами предусмотрены четыре входные и четыре выходные сигнальные линии.
Многоосевой контроль, комбинирование DC и шаговых приводов
До 16 штук C-863 Mercury™ DC сервоконтроллеров и C-663 контроллеров шаговых двигателей могут объединяться в сеть, используя одинаковые интерфейсы. Сетевые возможности позволяют начинать работу с одним контроллером, а в дальнейшем - добавлять новые устройства, создавать многоканальные и многоосевые системы.
Для подключения к компьютеру предусмотрены USB и RS-232 интерфейсы. В комплект программного обеспечения входят: пользовательское ПО PIMikroMove®, драйверы LabView и необходимые DLL библиотеки. Для ручного управления приводом можно использовать дополнительные опции - джойстик и 4-х кнопочную панель управления.
Технические характеристики:
|
Характеристика |
Значение |
Единица измерения |
|
Модель |
С-863.11 | |
|
Назначение |
Одноканальный контроллер DC-двигателей | |
|
Управление и контроль | ||
|
Тип сигнала |
Трапецидальный | |
|
Остановка двигателя |
Отключение, информация об ошибке позиционирования | |
|
Ограничивающее прерывание (Input limit switch) |
2 x TTL (pull-up/pull-down, programmable) | |
|
Контрольное прерывание (Input reference switch) |
1 x TTL | |
|
Торможение двигателя |
1 x TTL | |
|
Электрические характеристики | ||
|
Выходная мощность |
Максимум 30 Вт (PWM) |
Вт |
|
Выходное напряжение |
0 ... 15 |
В |
|
Ток |
80 мА + ток двигателя (3 А максимум) |
мА |
|
Интерфейсы и управление | ||
|
Присоединительный интеррфейс |
USB, RS-232 (9-pin [m] sub-D) | |
|
Разъем двигателя |
Sub-D 15 (f) | |
|
Сетевое соединение |
До 16-ти приборов | |
|
I/0 порт |
4 аналог/цифр вход, 4 цифр вых | |
|
Набор используемых команд управления |
PI GCS | |
|
Пользовательское ПО |
PIMikroMove® | |
|
Драйверы |
Драйверы LabView | |
|
Ручное управление |
Джойстик, Y-кабель для 2D перемещений, кнопочная панель | |
|
Прочие характеристики | ||
|
Рабочее напряжение |
15 ... 30 В, в комплект поставки включен внешний блок питания, 15 В / 2 А | |
|
Диапазон рабочих температур |
От +5 до +50 |
°С |
|
Масса |
0.3 |
кг |
|

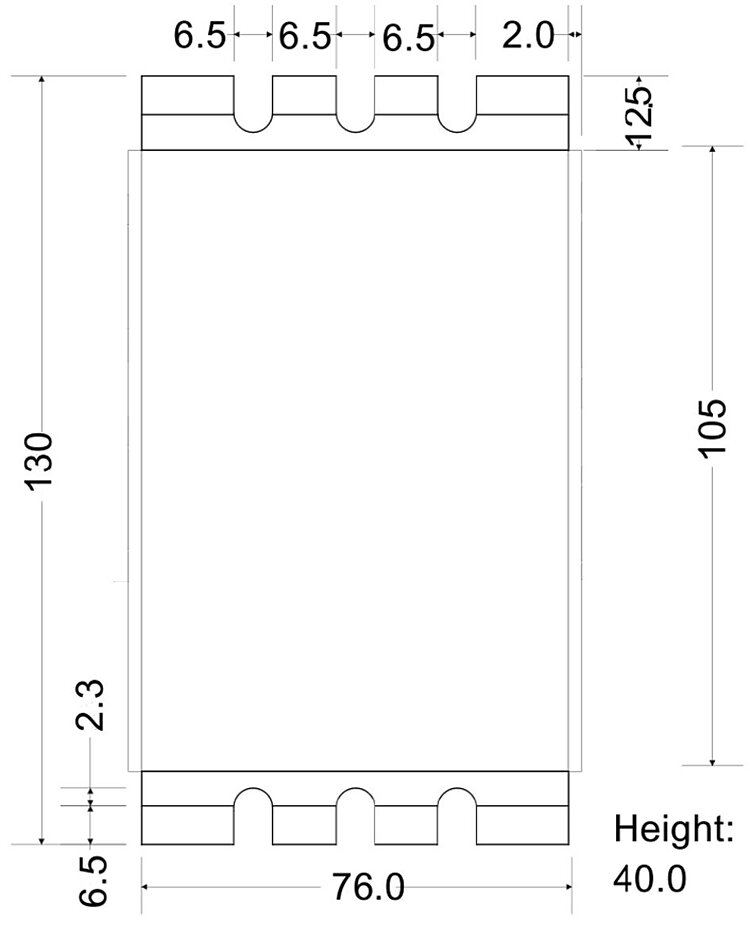

Размеры |
130х76х40 |
мм |
