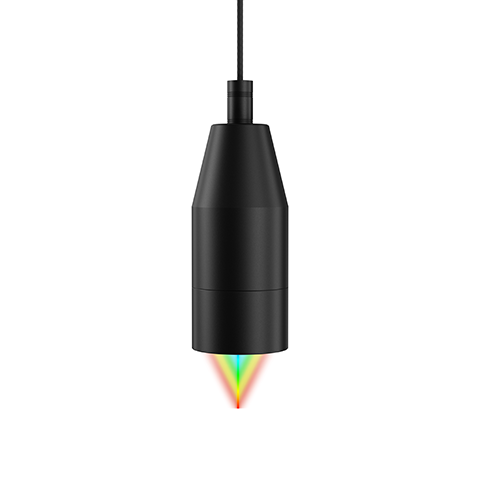

Конфокальный датчик смещения APCI03560 (широкоугольный)

APCI03560 — спектральный конфокальный датчик перемещения, предназначенный для высокоточного бесконтактного измерения расстояния, профиля и толщины материалов.
Благодаря широкому угловому диапазону и высокой стабильности измерений, идеально подходит для сложных промышленных задач, включая контроль объектов с неровной или наклонной поверхностью.

Области применения:

• контроль толщины прозрачных материалов (стекло, пластик, пленки);
• измерение профиля и геометрии поверхностей;
• контроль качества в промышленности;
• измерения на движущихся объектах;
• задачи с вибрациями и нестабильным положением объекта.

Преимущества:

• Сверхвысокая точность измерений (разрешение до 0,006 мкм);
• Широкий угловой диапазон ±60° — стабильная работа на наклонных поверхностях;
• Высокая линейность: ±0,7 мкм;
• Подходит для различных материалов, включая прозрачные и отражающие;
• Высокая скорость работы: до 33 кГц (в составе системы);
• Стабильность при вибрациях и движении объектов;
• Расширенные возможности интеграции через контроллеры;
• Температурная стабильность и надёжность в промышленной среде.

Технические характеристики:

• Рабочее расстояние: 12,8 мм;
• Диапазон измерения: 3,5 мм;
• Размер светового пятна: 5,8 мкм / 12,2 мкм;
• Осевое разрешение: 0,006 мкм;
• Линейность: ±0,7 мкм;
• Угловой диапазон: ±60°;
• Минимальная толщина измеряемых прозрачных объектов: 150 мкм.

Совместимость и система:

• Контроллеры: APCI501A / APCI502A / APCI501B / APCI502B;
• Крепление: держатель APCI-02.

Конструкция:

• Диаметр: 83 мм;
• Длина: 229 мм;
• Вес: 2300 г.

APCI03560 — это конфокальный датчик, оптимизированный для задач, где стандартные датчики не справляются из-за углов установки или сложной геометрии объекта. Он обеспечивает точные и стабильные измерения даже при значительных наклонах поверхности, что делает его эффективным решением для современных автоматизированных производств.
