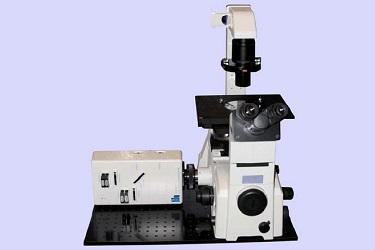

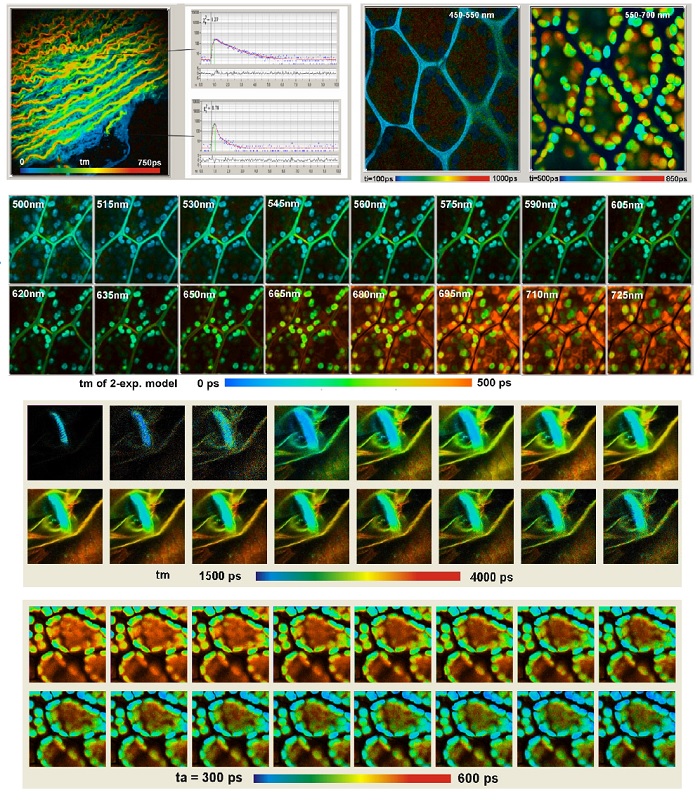

Конфокальная сканирующая FLIM система DCS-120 компании Becker&Hickl преобразует традиционный микроскоп в высокоэффективную FLIM систему для визуализации времени затухания флуоресценции. В отличие от обычных конфокальных систем FLIM система DCS-120 не требует наличия дорогого лазерного сканирующего микроскопа, т.к. сканирующая головка прикрепляется к боковому или заднему порту обычного инвертированного микроскопа, поэтому существенно экономит затраты заказчика на модернизацию микроскопа в FLIM систему по сравнению с приобретением больших конфокальных систем.
Конфокальная сканирующая FLIM система DCS-120 компании Becker&Hickl поставляется в комплекте с конфокальной сканирующей головкой, пикосекундными диодными лазерами, многоволновым детекторным модулем, контроллером сканирования и многомерным TCSPC модулем. Быстрое сканирование реализовано за счёт применения гальванометра с зеркалами в конфокальной архитектуре и FLIM техники многомерной TCSPC от Becker&Hickl для получения флуоресцентных изображений в реальном времени с высокими временным и пространственным разрешениями и большой чувствительностью.

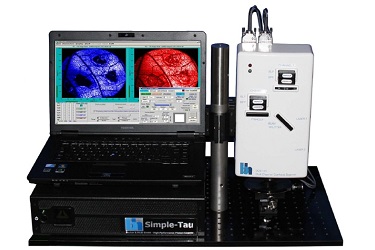

Также компания Becker&Hickl предлагает конфокальную сканирующую FLIM систему DCS-120 MACRO для визуализации времени затухания флуоресценции макроскопических объектов. Система DCS-120 MACRO сканируют поле размером до 15 мм в диаметре с количеством пикселей от 16x16 до 2048x2048 в режиме быстрого предпросмотра. Интерактивное управление сканером позволяет легко выбирать поля сканирования и осуществлять остановки для одной точки измерения с возможностью одинарного, двойного или тройного экспоненциального анализа данных. Для использования системы DCS-120 MACRO не требуется микроскоп.
Особенности:
- многомерный TCSPC метод;
- одноканальный, двухканальный и многоспектральный FLIM;
- высокоэффективные GaAsP гибридные детекторы;
- 16 канальный многоволновый GaAsP детектор;
- компактная электроника, управляемая ноутбуком;
- полностью интегрированное управление сканированием;
- два полностью конфокальных детекторных канала;
- превосходный контраст и разрешение;
- быстрое сканирование луча гальванометром с зеркалами;
- разделение каналов дихроичными и поляризационными фильтрами;
- возбуждение длины волны пикосекундными лазерами;
- доступные длины волн излучения 375 нм, 405 нм, 445 нм, 473 нм, 488 нм, 515 нм, 640 нм, 685 нм, 785 нм;
- совместимость с титан-сапфировыми лазерами;
- область сканирования до 15 мм в диаметре;
- количество пикселей от 16х16 до 2048х2048;
- функция быстрого просмотра;
- легкий выбор области сканирования;
- функция остановки луча для точечных измерений;
- одинарный, двойной или тройной экспоненциальный анализ.
Технические параметры конфокальной сканирующей FLIM системы DCS-120:
|
Параметр |
FLIM система с одним детектором |
FLIM система с двумя детекторами |
Многоспектральная FLIM система |
|
Тип TCSPC системы |
Simple-Tau 150 |
Simple-Tau 152 |
Simple-Tau 150 |
|
Требуемые компоненты |
Ноутбук |
Ноутбук |
Ноутбук |
|
PCI расширитель |
PCI расширитель |
PCI расширитель | |
|
один SPC-150 TCSPC модуль |
два SPC-150 TCSPC модуля |
один SPC-150 TCSPC модуль | |
|
DCC-100 контроллер детектора |
DCC-100 контроллер детектора |
DCC-100 контроллер детектора | |
|
Насыщенная скорость считывания |
10 МГц |
20 МГц |
10 МГц |
|
Поддерживаемая скорость считывания: |
|
|
|
|
Режим Scan Sync In |
10 МГц |
20 МГц |
10 МГц |
|
Режим FIFO Imaging |
4 МГц |
4 МГц |
4 МГц |
|
Скорость сканирования |
любая |
любая |
любая |
|
Скорость синхронизации |
через импульсы Frame Clock, Line Clock, Pixel Clock | ||
|
Увеличение |
автоматическое увеличение с увеличением в микроскопе | ||
|
Отображение в реальном времени |
в программируемые интервалы, 1 секунда или более | ||
|
Максимальный размер изображения, 64-битное ПО SPCm: |
|
|
|
|
pxLx x pxLy x t (примеры) |
2048х2048х256 |
2х 4096х4096х256 |
16х 512х512х64 |
|
1024х1024х1024 |
2х 1024х1024х1024 |
16x 512x512x256 | |
|
512х512х4096 |
2х 512х512х4096 |
16х 256х256х1024 | |
|
256х256х4096 |
2x 256х256х4096 |
| |
|
Требования к микроскопу: |
| ||
|
Конфокальный FLIM |
доступный боковой порт микроскопа | ||
|
Многофотонный FLIM |
доступный ламповый порт или NDD порт | ||
|

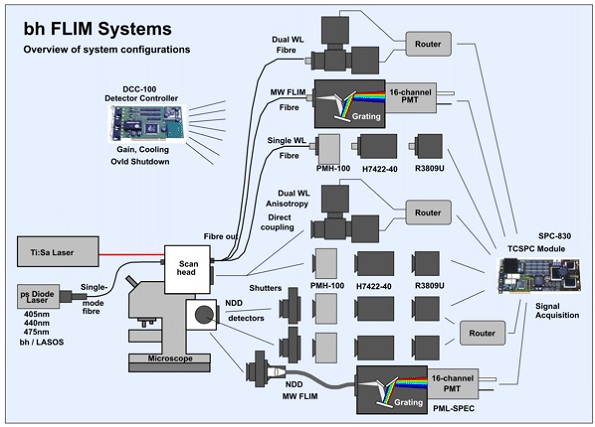

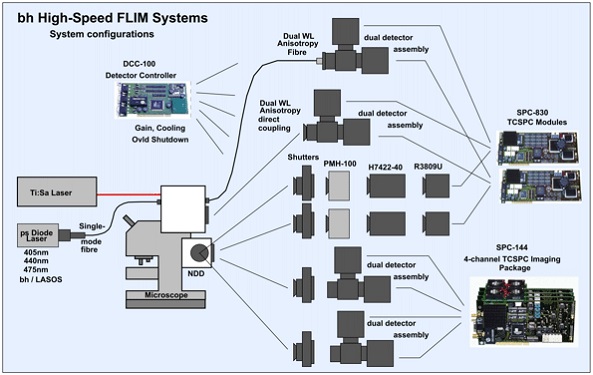

FLIM конфигурации |
Все FLIM системы компании Becker&Hickl представляют собой модульные блоки и гибко оптимизируются под конкретную задачу заказчика. Существует огромное количество различных конфигураций FLIM систем. | ||
Компоненты FLIM системы DCS-120 или DCS-120 MACRO:
|
Составляющая часть системы |
Описание |
|
Лазеры: | |
|
Доступные длины волн излучения |
375 нм, 405 нм, 445 нм, 473 нм, 488 нм, 515 нм, 640 нм, 685 нм, 785 нм |
|
Частота повторения |
20 МГц, 50 МГц, 80 МГц, непрерывный режим |
|
Ширина импульса |
тип. 60 пс |
|
Электронное управление интенсивностью излучения |
1:10 |
|
Оптика коррекции луча |
профиль луча и коррекция астигматизма |
|
Соединение с оптоволокном |
одномодовое, волокно Qioptiq |
|
Мощность на выходе из волокна |
405 нм – 1 мВт, 445 нм – 0.4 мВт, 473 нм – 0.4 мВт, 488 нм – 0.4 мВт |
|
Лазерное мультиплексирование |
пиксель к пикселю, линия к линии, кадр к кадру |
|
Гашение луча |
через обратный ход луча Х и Y, через контроллер сканирования GVD-120 |
|
Сканер: | |
|
Лазерные входы |
точечный Kineflex волоконный манипулятор |
|
Регулировка мощности лазера, оптическая |
аттенюаторы, 1:1 до 1:50 |
|
Лазерный объединитель луча |
дихроичное зеркало |
|
Сканер |
зеркала гальвонометра |
|
Главный делитель луча |
дихроичный 420 нм, 450 нм, 490 нм, 405/473 нм; зеркало 80:20 |
|
Вторичный делитель луча |
колесо делителя луча, дихроичный 510 нм, 560 нм, поляризационный делитель луча 100% канал 1, 100% канал 2 |
|
Фильтры |
стандартные фильтры LP435, LP485, BP480/40, BP535/50, BP620/60 |
|
Детекторы: | |
|
Гибридные GaAsP детекторы |
HPM-100-40 гибридные детекторы, ширина IRF 130 пс |
|
Стандартные ФЭУ |
PMC-100-1 или PMC-100-20 охлаждаемые модули ФЭУ, ширина IRF 180 пс |
|
Высокоскоростные ФЭУ-МКП |
R3809U-50 ФЭУ-МКП, ширина IRF 70 пс |
|
Многоволновый детектор |
16 канальный MW FLIM GaAsP детектор |
|
Управление детектором |
коэффициент усиления, охлаждение, защита от выключения через контроллер DCC-100 |
|
TCSPC модули: | |
|
1 TCSPC модуль SPC-150 |
одноканальная FLIM система с одним детектором HPM-100-40, одним детектором PMC-100 или одним многоспектральным детектором MW FLIM |
|
2 TCSPC модуля SPC-150 |
двухканальная FLIM система с двумя детекторами HPM-100-40, двумя детекторами PMC-100 или двумя многоспектральными детекторами MW FLIM (высокоскоростные FLIM системы) |
|
Контроллер сканирования: | |
|
Контроллер сканирования |
GVD-120 (однослотовый PCI модуль) |
|
Генерация сигналов сканирования |
встроенная, обобщение цифровых сигналов |
|
Размер изображения |
16х16 до 2048х2048 |
|
Максимальная скорость сканирования, время/кадр |
128х128 – 0.32 с, 256х256 – 0.6 с, 512х512 – 1.5 с |
|
Коэффициент увеличения |
1:1 до 1:10 |
|
Гашение луча |
через обратный ход луча Х и Y |
|
Лазерное мультиплексирование |
пиксель к пикселю, линия к линии, кадр к кадру |
|
Функция ожидания луча |
любое расположение внутри зоны сканирования |
|
Программное обеспечение для управления сканированием |
интегрированное в стандартное ПО SPCM TCSPC |
|
Усилитель привода гальванометра |
GVP-120 |
|
Требования к компьютеру: | |
|
Ноутбук с расширителем PCI слотов |
1 или 2 TSCPC модуля SPC-150; 1 контроллер сканирования GVD-100; 1 контроллер детекторов DCC-100 |
|
