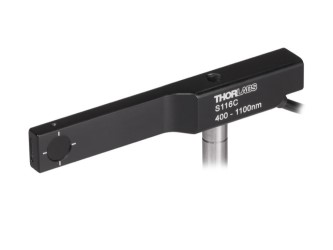

Компактный тонкий фотодиодный детектор мощности S116C разработан для измерения мощности источника в местах, где пространство и доступность имеют большое значение. Фотодиодный детектор толщиной 4.5 мм может поместиться между стержнями 16-миллиметровой каркасной системы, а также через боковые отверстия наших прорезных тубусов Ø1/2" (SM05L20C и SM05L30C). Этот детектор также имеет отверстие диаметром 6 мм.
Особенности:
- Для измерения оптической мощности в малых пространствах, таких как каркасные системы 16 мм;
- Диапазон длин волн: 400 - 1100 нм;
- Очень тонкая конструкция: ширина 10.0 мм и толщина 4.5 мм со стороны детектора;
- Кремниевый фотодиод с апертурой детектора Ø6 мм;
- Предназначен для измерения мощности лазеров малой мощности;
- Монтаж на стержне с помощью резьбовых отверстий 8-32 (M4);
- Адаптер SM05A29 с внешней резьбой SM05 (0.535"-40).
Адаптер SM05A29, может быть прикреплен двумя установочными винтами 0.05" (1.3 мм) к детектору мощности S116C для крепления оптоволоконных адаптеров, световых экранов, фильтров или любого другого механизма или оптики с резьбой SM05 (0.535-40"). Адаптер, установ ленный на детектор мощности S116C.
Каждый детектор поставляется с данными калибровки, соответствующими NIST и PTB. Включенные данные определяются с помощью сертифицированного эталонного диода, который соответствует спектральному диапазону калибруемого детектора.
Технические характеристики:
|
Модель |
S116C |
|
Диаметр |
Ø6 мм |
|
Диапазон длин волн |
400 - 1100 нм |
|
Диапазон мощности |
20 нВт - 50 мВт |
|
Тип детектора |
Si фотодиод |
|
Линейность |
±0.5% |
|
Разрешение |
1 нВт |
|
Погрешность измерений |
±3% (451 - 1000 нм)
|
|
Покрытие / поглощающее покрытие |
Поглощающий нейтральной плотности (NG9) |
|
Размеры корпуса |
70.0 мм x 11.0 мм x 8.9 мм; ширина 10.0 мм и толщина 4.5 мм на стороне датчика |
|
Активная область детектора |
7 мм x 7 мм |
|
Длина кабеля |
1.5 м |
|
Монтажная резьба |
2 универсальных 8-32 / M4 резьбы (одна сзади, одна снизу), стержни не включены в комплект |
|
Адаптеры (не включены в комплект) |
SM05A29: добавление резьбы SM05 к апертуре;
|
|
Совместимые консоли |
PM400, PM100D, PM100A и PM320E |
|
Совместимые интерфейсы |
PM101, PM101A, PM101R, PM101U, PM103, PM103A, PM103U и PM100USB |
