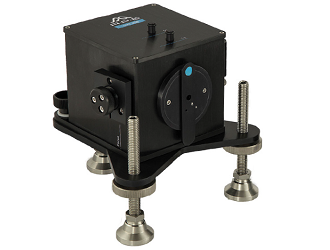

Автокоррелятор Mini TPA компании APE – компактный прибор для измерения ширины фемтосекундных и пикосекундных лазерных источников, обладающий высокой чувствительностью.
Стандартные автокорреляторы используют разделение оптического импульса на два и их рекомбинацию для генерации второй гармоники (ГВГ) в нелинейном кристалле. Вместо этого автокоррелятор Mini TPA от APE использует принцип двухфотонного поглощения. Это устраняет необходимость в настройке угла кристалла для ГВГ и делает ненужным процесс настройки длины волны.

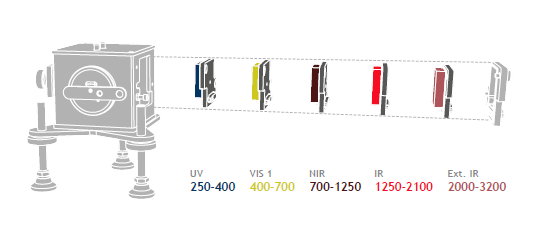

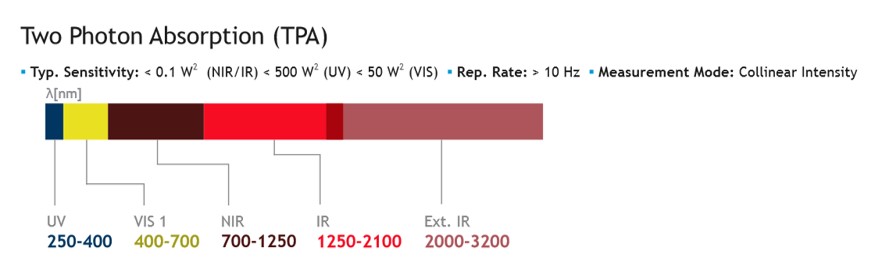

Автокоррелятор Mini TPA оснащен сменным набором оптики. APE предлагает наборы для разных диапазонов от УФ (250 нм) до ИК (3200 нм) области спектра. Благодаря компактным размерам Mini TPA является портативным прибором.
Программное обеспечение
Все модели автокорреляторов APE поставляются с простым в использовании программным обеспечением для сбора данных, позволяющим отображать данные в реальном времени. Кроме того, стандартный программный интерфейс на основе TCP / IP от APE упрощает настройку удаленного управления. Это позволяет Вам, например, разрабатывать свои собственные автоматизированные процедуры измерения. Просто используйте готовые шаблоны протоколов для быстрой настройки со знакомыми языками программирования, включая C ++, C #, LabVIEW, Python, Matlab и Ruby.
Работа с контроллером pulseLink (применимо к Mini PD, Mini TPA, pulseCheck)
Автокоррелятор Mini TPA от компании APE:
|
Параметры |
Значения |
|
Измеряемая ширина импульса |
50 фс ... 3.5 пс; Опция: до 35 фс |
|
Диапазон длин волн |
250 нм - 3200 нм, зависит от комплекта оптики |
|
Набор оптики |
Сменный |
|
Разрешение задержки |
< 0.001 % диапазона сканирования |
|
Линейность задержки |
< 1 % |
|
Чувствительность* |
Тип. 0.1 Вт2, УФ диапазон < 500 Вт2 (зависит от комплекта оптики) |
|
Рекомендуемая длительность импульсов |
> 300 Гц; для УФ: верхний предел 2 MГц |
|
Режим измерений |
коллинеарный |
|
Переключение режимов |
нет |
|
Перестройка ГВГ для фазового синхронизма |
не требуется |
|
Режим триггера |
300 Гц ... 50 кГц |
|
Поляризация на входе |
Линейная горизонтальная, вертикальная (опция) |
|
Макс. входная мощность |
300 мВт или 5 мкДж (зависит от мин. значений) |
|
Входная апертура |
6 мм (Из свободного пространства) |
|
Ввод пучка в систему |
Из свободного пространства; Опция: оптоволокно FC/PC, FC/APC, SMA |
|
Высота ввода пучка |
86 ... 150 мм; Опция 50 мм |
|
ПО |
В комплекте; Отображение в режиме реального времени ширины импульса и центральной длины волны |
|
Аппроксимация |
гаусс, квадрата гиперболического секанса (sech2), лоренц |
|
Соединения |
USB |
|
Удаленное управление |
Возможно через TCP/IP (Набор комманд SCPI) |
|
Калибровка |
В комплекте сертификат калибровки по стандартам NIST |
Примечания: * Чувствительность измерена с набором оптики, определяется как средняя мощность, умноженная на пиковую мощность P(ср.) * P(пик.).
|
Поставщик
|
APE |
