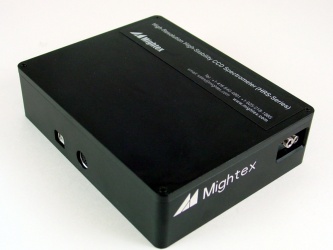

Компактные ПЗС-спектрометры находят широкое применение в контроле качества продукции, мониторинге окружающей среды, а также в научных исследованиях. Спектрометры фирмы Mightex изготовлены на основе 100 мм оптической платформы Черни-Тернера и линейного ПЗС сенсора Toshiba с 3648 пикселями, что позволяет получить высокое разрешение и высокую эффективность сбора света.
Волновая и амплитудная стабильность чаще всего являются критическими параметрами во многих спектрометрических применениях. Все оптические детали в предлагаемых ПЗС-спектрометрах компании Mightex установлены на едином основании без использования крепежных винтов. Конструкция корпуса увеличивает надежность крепления основания. Соответствующий метод крепления обеспечивает высокую стабильность относительно времени и температуры.
Свет попадает в спектрометр через входной SMA разъем (порт). Обычно для этого используется оптоволоконный кабель, однако также имеется возможность запустить свет непосредственно на спектрометрическую щель. Благодаря тому, что входные порты в спектрометре взаимозаменяемы, могут быть использованы порты с различными размерами щели. Калибровка по длине волны необходима после каждой переустановки порта.
16-битный цифро-аналоговый преобразователь используется для конвертации сигнала с ПЗС сенсора в цифровые данные. Аппаратное обеспечение включает триггер и четыре программируемых входа/выхода для работы с дополнительным оборудованием, таким как источники света. Спектрометр управляется через порт с интерфейсом USB 2.0, который также служит источником питания спектрометра. Стандартный комплект поставки включает в себя помимо спектрометра полнофункциональное программное обеспечение для компьютера и для дальнейшей работы с программным обеспечением.
Особенности:
- высокое разрешение;
- компактные размеры;
- высокая стабильность работы, включая температурную стабильность;
- изменяемая ширина щели;
- интерфейс передачи данных USB2.0;
- высокая скорость сканирования - до 138 сканирований в секунду;
- не требует дополнительных источников питания;
- вход для триггера;
- полнофункциональный SDK набор;
- программируемые вxоды/выходы для соединения с дополнительным оборудованием;
- Lunix драйвер.
Технические параметры:
|
Параметр |
Характеристики |
Единицы измерения | ||||
|
Модель |
HRS-UV1-025 |
HRS-VIS-025 |
HRS-NIR-025 |
HRS-IR1-025 |
HRS-BD1-025 |
- |
|
Оптическая платформа |
f/4, Черни-Тернера |
- | ||||
|
Фокусное расстояние |
100 |
- | ||||
|
Диапазон длин волн |
200-400 |
390-780 |
600-1000 |
700-870 |
300-1050 |
нм |
|
Разрешение |
0.25 |
0.4 |
0.5 |
0.2 |
0.9 |
нм |
|
Тип оптического фильтра |
Длинноволновой |
Переменный длинноволновой |
- | |||
|
Размер входной щели |
5, 10, 25, 50, 100, 200 или без щели |
мкм | ||||
|
Входное соединение |
SMA 905 | |||||
|
Числовая апертура входного канала |
0.22 |
- | ||||
|
Сенсор |
Toshiba TCD1304AP Linear CCD Array |
- | ||||
|
Число пикселей |
3648 |
- | ||||
|
Размер пикселя |
8x200 |
мкм | ||||
|
Ёмкость одного пикселя |
100,000 |
электрон | ||||
|
Отношение сигнал/шум |
1000:1 (на полном масштабе) |
- | ||||
|
Разрядность АЦП |
16 |
бит | ||||
|
Время интегрирования |
0.1 до 6,500 |
мс | ||||
|
скорость сканирования |
до138 |
кадров в секунду | ||||
|
Входы общего назначения |
4 программируемых цифровых входа/выхода |
- | ||||
|
Вход для триггера |
Есть |
- | ||||
|
Интерфейс передачи данных |
USB 2.0 |
- | ||||
|
Вход для триггера |
DIN8 |
- | ||||
|
Операционная система |
Windows 2000/XP/Vista/7 |
- | ||||
|
Потребление энергии |
300 (при 5В) |
мА | ||||
|
Габаритные размеры |
138x108x37 |
мм | ||||
|
Вес |
510 |
г | ||||
Информация для заказа:
|
Модель |
Описание |
|
HRS-BD1-025 |
Компактный ПЗС спектрометр, входная щель 25 мкм, спектральный диапазон 300-1070 нм |
|
HRS-BD1-ххх |
Компактный ПЗС спектрометр, входная щель определяется клиентом (указывается при заказе), спектральный диапазон 300-1070 нм |
|
HRS-IR1-025 |
Компактный ПЗС спектрометр, входная щель 25 мкм, спектральный диапазон 700-870 нм |
|
HRS-IR1-ххх |
Компактный ПЗС спектрометр, входная щель определяется клиентом (указывается при заказе), спектральный диапазон 700-870 нм |
|
HRS-NIR-025 |
Компактный ПЗС спектрометр, входная щель 25 мкм, спектральный диапазон 600-1000 нм |
|
HRS-NIR-ххх |
Компактный ПЗС спектрометр, входная щель определяется клиентом (указывается при заказе), спектральный диапазон 600-1000 нм |
|
HRS-UV1-025 |
Компактный ПЗС спектрометр, входная щель 25 мкм, спектральный диапазон 200-400 нм |
|
HRS-UV1-ххх |
Компактный ПЗС спектрометр, входная щель определяется клиентом (указывается при заказе), спектральный диапазон 200-400 нм |
|
HRS-VIS-025 |
Компактный ПЗС спектрометр, входная щель 25 мкм, спектральный диапазон 390-780 нм |
|
HRS-VIS-ххх |
Компактный ПЗС спектрометр, входная щель определяется клиентом (указывается при заказе), спектральный диапазон 390-780 нм |
