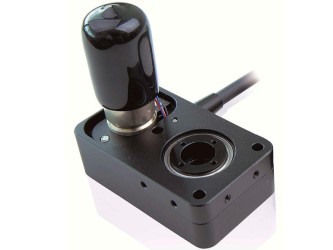

Компактные поворотные платформы серии DT-34 являются альтернативой платформам серии RS-40, однако, благодаря ременной передаче, имеют более высокую скорость, в сравнении с остальными моделями. Апертура диаметром 10 мм позволяет использовать данные приводы для задач, где требуется прохождение излучения сквозь структуру, к примеру, в просвечивающей микроскопии. Прецизионная механика позволяет достичь практически нулевого люфта и высокой равномерности перемещения. Платформы серии DT-34 могут быть оснащены двухфазными шаговыми или DC-двигателями. Платформа с DC двигателем может развивать скорость до 675 °/с, с шаговым двигателем – до 195 °/с. Все поворотные платформы серии DT-34 оснащены датчиками нулевого положения.
Технические характеристики:
|
Характеристика |
DT-34 | |
|
Диапазон перемещения, ° |
360 | |
|
Тип двигателя |
DC-B-010 |
2Phase-010 |
|
Передаточное число редуктора |
22.0335 |
75.892187 |
|
Макс. скорость, °/с |
675 |
195 |
|
Разрешение (расчетное), ° |
0.00004 * |
0.001098 ** |
|
Разрешение (стандартное), ° |
0.02 |
0.02 |
|
Точность двунаправленного повторного позиционирования, ° |
± 0.08 |
± 0.08 |
|
Точность однонаправленного повторного позиционирования, ° |
0.04 |
0.04 |
|
Номинальный ток, А |
0.32 |
1.2 |
|
Диапазон напряжений, В |
12 |
- |
|
Передаточное отношение ременной передачи |
2:1 | |
|
Точность |
По запросу | |
|
Материал |
Анодированный алюминий | |
|
Масса, кг |
0.15 | |
* С угловым энкодером;
** В режиме полного шага.
Направления осей
Нагрузочные характеристики:
|
Нагрузка |
FX, Н |
FZ, Н |
MX, Н·м |
MZ, Н·м |
|
DC-B-009 |
1.5 |
2.8 |
0.5 |
0.08 |
|
2Phase-010 |
1.5 |
2.8 |
0.5 |
0.08 |
|
Поставщик
|
Physik Instrumente (PI) |
