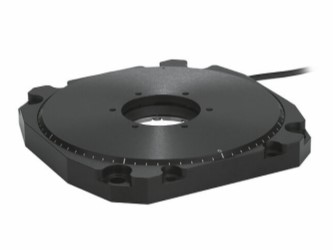

Компактные угловые пьезоплатформы серии U-651 позволяют осуществлять прецизионные вращение нагрузки массой до 2 кг вокруг вертикальной оси. В платформах U-651 используются два ультразвуковых пьезоэлектрический двигатель PILine®, разработанных компанией Physik Instrumente (PI). Основной частью ультразвукового двигателя является пьезокерамическая пластина, на которую подается управляющий синусоидальный сигнал высокой частоты. Под действием приложенного напряжения, пьезокерамическая пластина деформируется, заставляя перемещаться прикрепленный к ней толкатель. Устройство ультразвукового пьезоэлектрического двигателя PILine® Пьезоприводы PILine® обеспечивают платформам U-651 максимальный крутящий момент 0.3 Н·м (не зависимо от направления движения) и максимальную скорость до 540 °/с. Благодаря ультразвуковым приводам платформы U-651 обладают несколькими преимуществами по сравнению с системами с классическими приводами.
Особенности:
- Компактные размеры;
- Большая удерживающая сила при выключенном питании;
- Высокая скорость;
- Отсутствие передаточных механизмов;
- Немагнитный и вакуумно-совместимый принцип устройства;
- Отсутствие необходимости в обслуживании;
- Отсутствие смазочных материалов.
В серии U-651 представлено две модификации платформ: U-651.03 и U-651.04, отличающихся точностью позиционирования. Минимальный шаг перемещения составляет 27 мкрад и 12 мкрад для моделей U-651.03 и U-651.04 соответственно.
Доступны версии платформ для работы в условиях вакуума (до 10-6 гПа).
Технические характеристики:
|
Характеристика |
U-651.03 |
U-651.04 |
Ед. измер. |
|
Ось вращения |
θZ |
θZ |
|
|
Диапазон перемещения |
Не ограничен |
Не ограничен |
° |
|
Встроенный сенсор |
Энкодер (инкрементальный) |
Энкодер (инкрементальный) |
|
|
Минимальный шаг перемещения |
27 |
12 |
мкрад |
|
Точность повторного позиционирования (двунаправленного) |
±54 |
±24 |
мкрад |
|
Максимальная скорость |
540 |
540 |
°/сек |
|
Допустимая нагрузка / усилие в осевом направлении |
20 |
20 |
Н |
|
Удерживающее усилие |
0.3 |
0.3 |
Н·м |
|
Максимальный крутящий момент по/против часовой стрелки |
0.3 |
0.3 |
Н·м |
|
Тип двигателя |
Ультразвуковой двигатель PILine® |
Ультразвуковой двигатель PILine® |
|
|
Датчик контроля |
Оптический |
Оптический |
|
|
Диапазон рабочих температур |
От 0 до +40 |
От 0 до +40 |
°С |
|
Материал |
Анодированный алюминий |
||
|
Масса |
500 |
500 |
г |
|
Длина кабеля |
1.5 |
1.5 |
м |
|
Тип разъема |
Sub-D, 15 pin (m) |
Sub-D, 15 pin (m) |
|
