Основные характеристики
- Высочайшая стабильность наведения луча (< 0,3 мрад)
- Конструкция «все в одном» со встроенным контроллером
- Одновременное движение двух линз гарантирует отсутствие расфокусировки
- Абсолютный энкодер (обе линзы)
- Время настройки <1 с (все увеличения)
- Оптические элементы из плавленого кварца
- Отсутствие самонаведения после включения/выключения
- Ограниченная дифракцией производительность для всех увеличений
Примеры применения
- Точный лазер микрообработка
- Науки о жизни
- Исследования
Описание

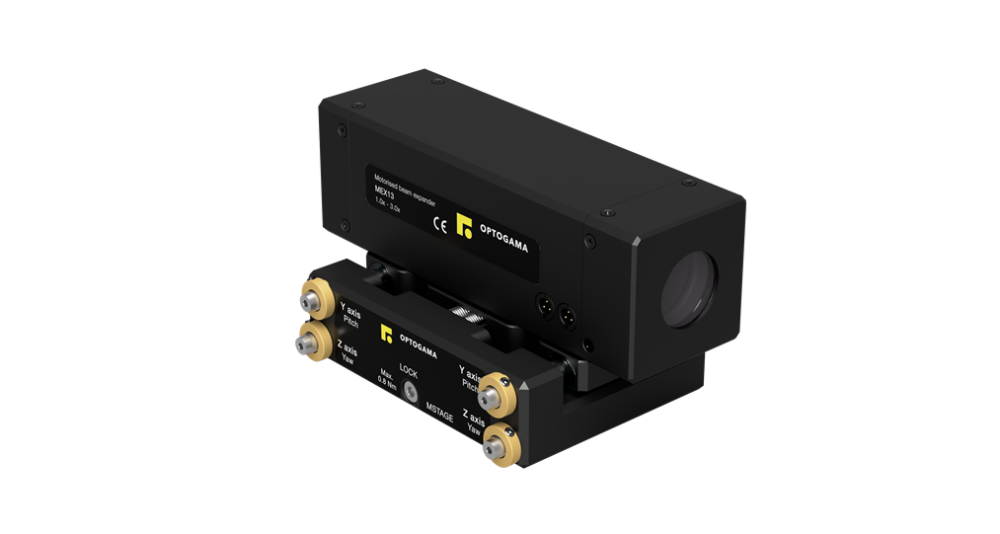

Моторизованные расширители лазерного луча серии MEX используются для увеличения диаметра лазерного луча и регулировки расходимости. Стандартные или изготовленные на заказ расширители луча имеют уникальную механическую конструкцию с замкнутым контуром и раздвижными линзами, обеспечивающую высокую стабильность наведения и минимальные размеры.
Эти расширители и редукторы луча с переменным увеличением (зумом) разработаны для требуемой длины волны, и каждый тип наших расширителей луча имеет моторизованную регулировку расхождения.
Что в коробке?
Видео
Характеристики
| Характеристики моторизованного лазерного расширителя луча | ||
|---|---|---|
| ОПТИЧЕСКИЙ | Диапазоны увеличения | MEX18 - 1,0x - 8,0x, MEX13 - 1,0x - 3,0x |
| Чистая входная апертура | ⌀11,5 мм | |
| Чистая выходная апертура | MEX13 - ⌀23 мм, MEX18 - ⌀38 мм, MEX18-ACH - ⌀23 мм | |
| Количество оптических элементов | 3 (MEX18, MEX13), 4 (MEX18-ACH) | |
| Покрытие LIDT | >10 [Дж/см2] (10 нс при 1064 нм) | |
| Стабильность наведения во время движения линзы | ||
| Время регулировки от МИН. до МАКС. увеличения и расхождения | ||
| Доступные покрытия | 1064 нм, 1030 нм, 532 нм, 515 нм, 355 нм, 343 нм, на заказ | |
| МЕХАНИЧЕСКИЕ | Механические размеры MEX13 | 140 x 45 x 45 мм |
| Механические размеры MEX18 | 237 x 45 x 45 мм | |
| Механические размеры MEX18-ACH | 226 x 45 x 45 мм | |
| Материал корпуса |
Анодированный алюминий
|
|
| ЭЛЕКТРОНИКА | Связь | Использование команд ASCII, описанных в руководстве |
| Программный интерфейс | Программное обеспечение BDS | |
| Входное напряжение | DC 12 В | |
| Интерфейс управления | USB, RS232, Ethernet (с использованием дополнительного адаптера) | |
| УСЛОВИЯ | Рабочая температура, по Цельсию | 10–40 |
| Монтажные отверстия | M4 снизу сторона | |
Загрузки
- Руководство MEX13 и MEX18 (MEX compact v10.pdf)
- Чертеж MEX13 (MEX13v2.2 Drawing.pdf)
- Чертеж MEX18 (Чертеж MEX18v2.2.pdf)
- Чертеж MEX18-ACH (MEX108v2-11.pdf)
- САПР MEX13 (MEX13v2.2.step)
- САПР MEX18 (MEX18v2.2.step)
- MEX18-ACH CAD (MEX18-ACHv2.2.step)
- MEX13 сертификат подтверждения (CE MEX13.pdf)
- MEX18 сертификат подтверждения (CE MEX18.pdf)
- Сертификат подтверждения MEX13-HP (CE MEX13-HP.pdf)
- Сертификат подтверждения MEX15-HP (CE MEX15-HP.pdf)
- Сертификат подтверждения MEX18-ACH (CE MEX18-ACH.pdf)
Дополнительные аксессуары
| Доступные кабели управления, совместимые с устройствами MEX13, MEX18, MEX18-ACH | |||
|---|---|---|---|
| ТИП КАБЕЛЯ | ДЛИНА КАБЕЛЯ | АРТИКУЛ | ЦЕНА |
| RS232 | 1,8 м | 13086 | 28 € |
| RS232 | 5 м | 13160 | 30 € |
| RS232 | 10 м | 13343 | 35 € |
| USB | 3 м | 13344 | 22 € |
|
Артикул
|
12080 |
