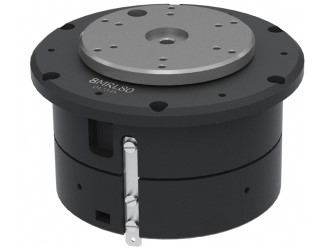

Компактная поворотная платформа 8MRL80, 360°, до 15 кг

Технология двигателей с прямым приводом позволяет достичь перемещения с высокой точностью позиционирования, двусторонней повторяемостью, стабильностью и низким коэффициентом трения. Поворотные платформы 8MRL80 имеют чистую апертуру 5 мм, а 8MRLP80 имеют специальный пневматический держатель, предназначенный для цанги ER11. При диапазоне поддерживаемых диаметров от 0.2 до 7 мм, 8MRLP80 идеально подходит для высокоточной лазерной обработки, такой как: лазерная резка, разметка, маркировка и т. д.

Бесконтактный оптический энкодер в качестве системы обратной связи гарантирует прямое управление положением с нанорадиальным разрешением. Естественно состаренный алюминиевый сплав гарантирует высокую температурную стабильность, легкий вес платформы и отличную длительную кинематику без изменения ее характеристик. Компактный перекрёстный роликовый подшипник обеспечивает идеальное сопротивление нагрузке в вертикальном направлении. 8MRL80 может быть подготовлена для чистых помещений и вакуума до 10^-3 торр без значительных изменений конструкции.

Точность платформы проверяется в условиях, близких к реальным рабочим, Standa собирает отчёты об измерениях как в разобранном, так и в собранном виде (тестируется как система). Платформы могут быть собраны в конфигурацию карданного типа с выдающейся характеристикой пересечения осей. Управление движением 8MRL80 доступно с контроллерами и драйверами Standa или ACS.

Особенности:

- Диапазон перемещения: ±360° (бесконечный);

- Сверхвысокая точность системы с нулевым люфтом;

- Разрешение: до <0,003 угловой секунды;

- Двунаправленная повторяемость: < ±1.50 угловой секунды (±0.60 угловой секунды RMS);

- Точность: < ±3.00 угловых секунд;

- Чистая апертура: 5 мм;

- Специальная модель, оптимизированная под цангу ER11 (диаметр от 0.2 до 7 мм).

Технические характеристики:

Примечания:

1) Система может поставляться со стандартным аналоговым SIN/COS энкодером с возможностью интерполяции сигнала;

2) Измерения абсолютной точности и двусторонней повторяемости выполнены с помощью электронного автоколлиматора 11D-ALI-COL;

3) Измерения наклона оси вращения и эксцентриситета выполнены с поощью электронного автоколлиматора 11D-ALI-COL. Разрешение 11D-ALI-COL: 1 мкрад. Основная погрешность: 1 мкрад;

4) Эксцентричность измеряется интерферометром Zygo Майкельсона;

5) Максимальная скорость ограничена частотой энкодера и драйвера (125 кГц в аналоговом интерфейсе; 50 МГц в цифровом интерфейсе RS422); максимальная скорость также ограничена подшипником;

6) Максимальное ускорение ограничено максимальным током драйвера, максимальным током двигателя и нагрузкой. Требуемые параметры можно согласовать с инженерами при расчете системы;

7) Грузоподъемность ограничена положением нагрузки и системой направляющих. Требуемые параметры можно согласовать с инженерами при расчете системы;

8) Перемещаемая масса – это постоянный параметр, характеризующий момент инерции системы;

9) Рекомендуемые контроллеры и драйверы подбираются исходя из требований к системе;

10) Рекомендуемый блок питания зависит от требуемого цикла работы системы и нагрузки;

11) Дифференциальные выходы доступны в пассивном (буферизованном) или активном (модулированном) способе с LCMv 2;

12) Скалярное управление может выполняться через USB/ TCP-IP / RS-232 интерфейсы; векторное управление через EtherCAT.

Модели:
