Этот коммутационный блок разработан для одноволновых лазеров MatchBox, как одночастотных, так и импульсных. Корпус из анодированного алюминия не только элегантен, но и включает в себя специально разработанную электронику для питания и управления лазером.

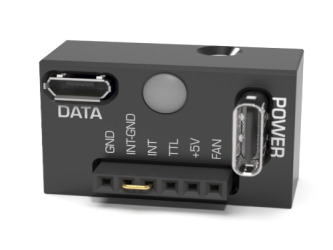

Разъемы:
- Разъем USB-micro для передачи данных;
- Разъем USB-C для подачи питания;
- Розетки с блокировкой, уже укороченные съемным золотым блоком;
- Входные разъемы модуляции TTL (TTL и GND) для модуляции лазера – такая функция должна быть запрошена;
- Разъемы управления внешними вентиляторами (+5 В и FAN для GND вентилятора). AM-H3 или AM-H8 могут питаться от них;
- Светодиодный индикатор состояния.
Примечание:
В комплект входит только коммутационный блок и кабель передачи данных.
Технические характеристики:
|
Параметр |
Значение |
|

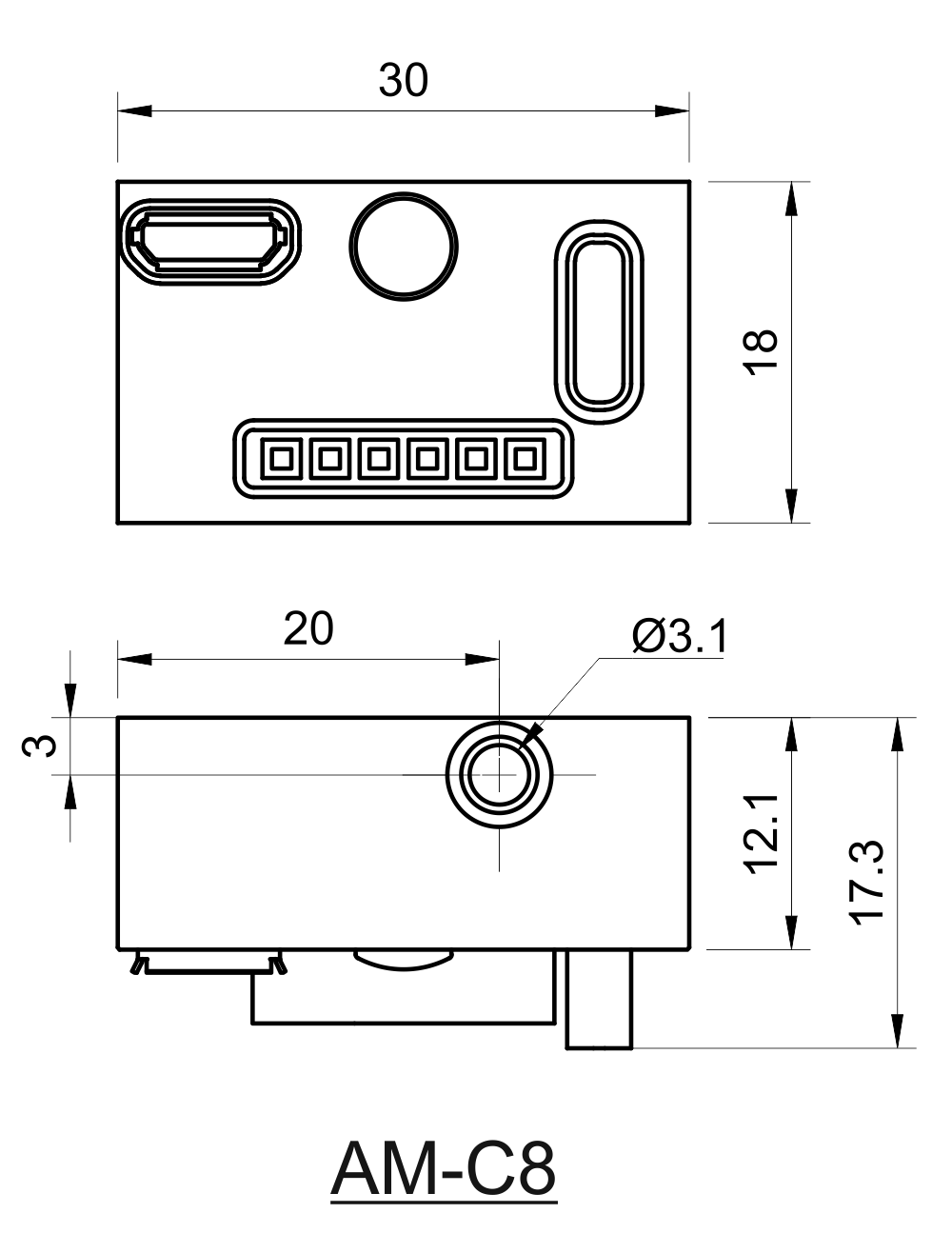

Габаритные размеры (ШxГxВ) |
30 x 17 x 18 1 |
|
Материал |
Алюминий |
|
Входное напряжение |
9 В |
|
Входной ток |
2.2 А |
|
Разъем питания |
UCB-C |
|
Разъем передачи данных |
USB-micro |
|
Гарантия |
14 месяцев |
Примечания:
1. Включая разъемы. Глубина без разъемов составляет 12.1 мм
Принципиальная схема
