Этот аксессуар обеспечивает интерфейс управления RS232 и вход питания USB-C для лазеров серии MatchBox. Несмотря на то, что разъем RS232 не виден на рисунке, разъем DE-9M включен в комплект поставки.
Разъемы:
- Разъем DE-9M (RS232) для передачи данных;
- Разъем USB-C для подачи питания;
- Розетки с блокировкой, уже укороченные съемным золотым блоком;
- Входные разъемы модуляции TTL (TTL и GND) для модуляции лазера – такая функция должна быть запрошена;
- Разъемы управления внешними вентиляторами (+5 В и FAN для GND вентилятора). AM-H3 или AM-H8 могут питаться от них;
- Светодиодный индикатор состояния.
Примечание:
В комплект входит только коммутационный блок и кабель передачи данных.
Технические характеристики:
|
Параметр |
Значение |
|

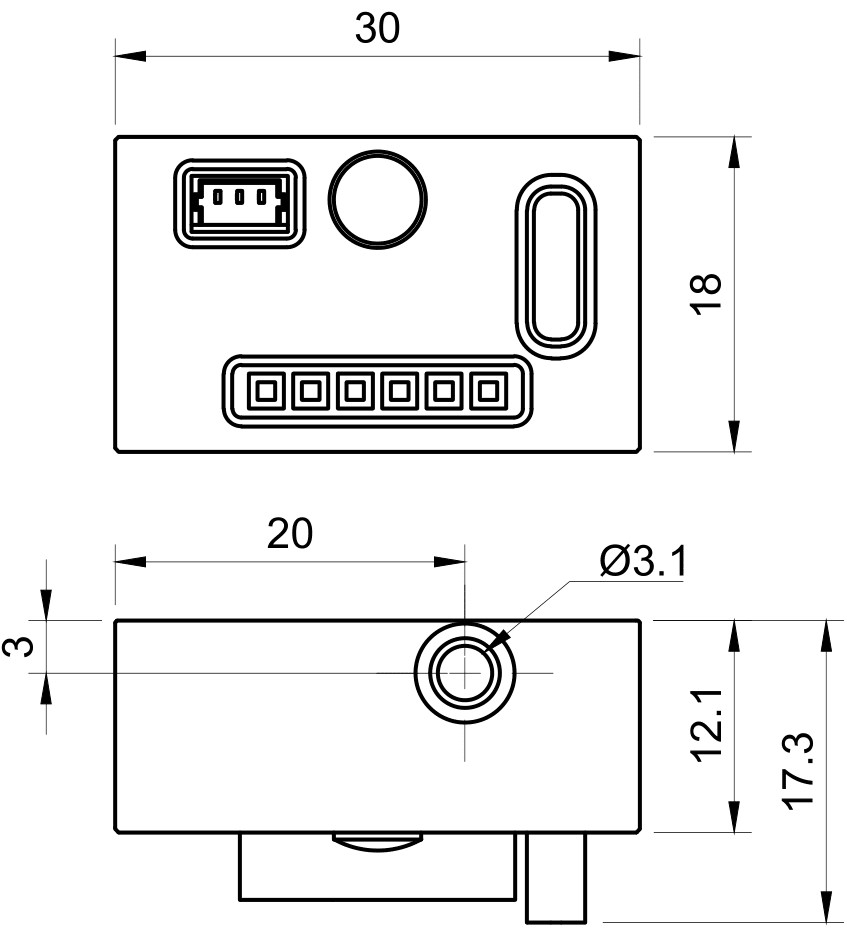

Габаритные размеры (ШxГxВ) |
30 x 17 x 18 |
|
Материал |
Алюминий |
|
Напряжение RS232 |
10 В |
|
Входное напряжение USB |
9 В |
|
Входной ток USB |
2.2 А |
|
Разъем питания |
UCB-C |
|
Разъем передачи данных |
DE-9M |
|
Гарантия |
14 месяцев |
Принципиальная схема
