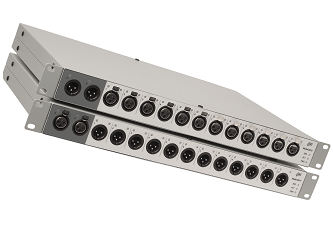

Коммутаторы SR10, SR11 и SR12 Stanford Research Systems обеспечивают возможность многоканального ввода-вывода для аудиоанализатора SR1. Эти системы коммутационные устройства позволяют расширить каналы ввода-вывода SR1 с двумя входами / двумя выходами до 192 каналов. Они также могут использоваться в системах общего назначения для управления практически любым количеством сигналов.
Входной коммутатор SR10 может подключить любые два из двенадцати симметричных входов XLR к SR1. SR11 может подключить два выхода SR1 к любому из его двенадцати симметричных выходов XLR. SR12 может быть сконфигурирован как входной или выходной несимметричный коммутатор для сигналов с разъемами BNC. Все коммутаторы могут быть объединены в каскад с использованием разъемов на задней панели для создания более крупных систем коммутаторов.
Коммутаторами SR10, SR11 и SR12 можно управлять с компьютера или напрямую с SR1. Интерфейсы включают GPIB, RS-232 и Ethernet.
Реле с высокой изоляцией сохраняют целостность сигнала и поддерживают исключительные перекрестные помехи <-155 дБ при 20 кГц. Светодиоды на передней панели четко указывают конфигурацию матрицы переключателя и состояние управления.
Особенности:
- SR10 – симметричный входной коммутатор;
- SR11 – симметричный выходной коммутатор;
- SR12 – несимметричный коммутатор ввода/вывода.
- Симметричные и несимметричные системы;
- XLR и BNC разъемы;
- 2×12 коммутаторв;
- Отдельные коммутатор могут быть объединены в систему.
Технические характеристики коммутаторов SR10, SR11 & SR12:
|
Параметры |
Значения |
|
Макс. напряжение |
250 Вrms, 220 Вp |
|
Макс. мощность |
5 Вт или 200 мА |
|
Перекрестные помехи (при 600 Ом) SR10 & SR11 (симм.) |
|
|
SR12 (несимм.) |
-138 дБ @ 20 кГц |
|
Добавочное сопротивление |
<300 мОм (тип.) |
|
Интерфейсы |
GPIB, RS-232, Ethernet |
|
Питание |
<10 Вт, 90 В (AC) - 264 В (AC), 47 Гц - 63 Гц |
|
Габаритные размеры |
17"×1.75"× 11.5" (ШхВхД) |
|
Вес |
5 lbs. |
|
Гарантия |
1 год |
