Особенности:
- КМОП камера для анализа сложных профилей пучка с разрешением 5 Мп;
- Каждый профилометр включает шесть фильтров нейтральной плотности, установленных в колесо;
- Комбинирование с дополнительными наборами, для создания полных измерительных систем M2.

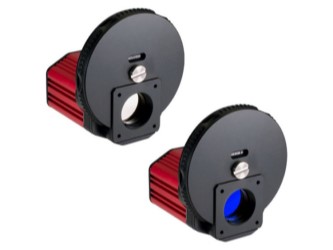

Профилометры пучка на основе КМОП камеры BC207UV (/M) и BC207VIS (/M) предназначены для анализа пучка в диапазонах длин волн 245 - 400 нм или 350 - 1100 нм соответственно. Каждый из них включает в себя установленное на передней панели колесо фильтров с шестью фильтрами нейтральной плотности для ослабления пучка и 5.0-мегапиксельную КМОП камеру для изображения профиля пучка в двух измерениях. Каждый профилометр имеет два резьбвых отверстия 1/4"-20 (M6 x 1.0) внизу для монтажа на стержне или крепления к измерительной системе M2 серии M2MS (приобретается отдельно ниже).
Технические характеристики:
|
Модель (дюйм.) |
BC207UV (/M) |
BC207VIS (/M) |
|
Диапазон длин волн |
245 - 400 нмa |
350 - 1100 нм |
|
Диапазон мощности |
20 фВт - 1 Втb,c |
40 фВт - 1 Втc,d |
|
Диаметр пучка |
20 мкм - 7.0 мм | |
|
Совместимые источники излучения |
Непрерывные, импульсныеe | |
|
Защитное стекло |
WG41010-UV |
Поглощающий нейтральный фильтр NG3, Ø25 мм, толщина 1 мм, номинальная оптическая плотность: 1.0 |
|
Поглощающие нейтральные фильтры | ||
|
Номинальные значения затухания |
20 дБ, 30 дБ, 40 дБf |
20 дБ, 40 дБ, 60 дБ (два набора)g |
|
Диапазон длин волн просветляющего покрытия |
N/A |
350 - 700 нм (три фильтра) |
|
650 - 1050 нм (три фильтра) | ||
|
Отражающие нейтральные фильтры | ||
|
Номинальные значения затухания |
20 дБ, 30 дБ, 40 дБ |
N/A |
|
Датчик | ||
|
Чип |
Sony IMX264LLR, 5.0 Мп, диагональ 11.1 мм, без окна | |
|
Размер апертуры (макс.) |
8.45 мм x 7.07 мм | |
|
Размер пикселя |
3.45 мкм x 3.45 мкм | |
|
Разрешение (макс.) |
2448 x 2048 пикселей, выбираемая ROI | |
|
Камера | ||
|
Затвор |
Центральный | |
|
Биннинг |
1x1, 2x2, 4x4 | |
|
Частота кадров при полном разрешении |
4 кадр/сh (макс.) | |
|
Частота кадров при 1224 x 1024 пикселей |
>8 кадр/сh | |
|
Частота кадров при 612 x 512 пикселей |
>12 кадр/сh | |
|
Частота следование импульсов |
До 37 кГц (обнаружение одиночных импульсов), без ограничений (обнаружение нескольких импульсов)i | |
|
АЦП |
12 бит | |
|
Отношение сигнал шум |
≤71 дБ | |
|
Диапазон выдержки |
27 мкс - 1 с | |
|
Диапазон усиления |
От 0 до 12 дБ | |
|
Режимы захвата изображений |
Однокадровый, непрерывный, с аппаратным запуском | |
|
Расстояние от датчика до поверхности переднего держателя фильтра |
20.7 мм (0.82") | |
|
Интерфейсы | ||
|
Вход триггера |
Уровень TTL, совместимость с LVTTL, разъем BNC, низкий: от 0 до +0.5 В; высокий: от 2.4 В до 5.5. В | |
|
Задержка срабатывания |
0.27 мкс | |
|
Ширина импульса |
100 мкс (мин.) | |
|
Интерфейсы ПК |
USB 3.0 (Micro-B) | |
|
Основные параметры | ||
|
Рабочая температура |
От +10 до +35 °C | |
|
Температура хранения |
От 0 до +55 °C | |
|
Размер (В x Ш x Г) с колесом фильтров |
94.3 мм x 84.8 мм x 85.7 мм (3.71'' x 3.34'' x 3.37'') | |
|
Вес |
420 г | |
|
Установочные отверстия |
Дюймовая резьба: 1/4"-20; метрическая резьба: M6 x 1.0 | |
|
Источник питания |
3.6 Вт, питание от USB | |
Примечания:
a. Диапазон длин волн поставляемых нейтральных УФ фильтров составляет от 200 нм.;
b. На длине волны 400 нм, в зависимости от диаметра пучка и нейтрального фильтра;
c. Фильтр нейтральной плотности будет нагреваться и может быть поврежден при воздействии падающей мощности выше 1 Вт в течение более нескольких секунд;
d. На длине волны 700 нм, в зависимости от диаметра пучка и нейтрального фильтра;
e. Данные о пороге повреждения в настоящее время недоступны. Для использования с импульсными лазерами рекомендуется следующая процедура в качестве руководства для определения безопасного верхнего предела: нужно установить профилометр на максимальное время интегрирования (т. е. экспозицию на 1 с). Далее медленно увеличивать мощность, пока сигнал не достигнет примерно 50% интенсивности. Потом умножить эту мощность на коэффициент 10. Это безопасный верхний предел средней мощности импульса для профилометра пучка;
f. Эти фильтры предназначены для использования в верхнем диапазоне длин волн 400 нм камеры BC207UV (/M);
g. Один набор фильтров имеет просветляющее покрытие для диапазона от 350 до 700 нм, а другой – для диапазона от 650 до 1050 нм;
h. Сильно зависит от процессора, производительности графического адаптера и размера области вычислений;
|
