Держатель предназначен для юстировки (точной угловой настройки) пленочных оптических элементов, таких как:
- Поляризационные пленки
- Нейтральные светофильтры
- Тепловые фильтры
- Прочие пленочные материалы, нарезанные в стандартные оправы
Он позволяет с высокой точностью выставить элемент перпендикулярно оптической оси или задать ему нужный угол (например, угол Брюстера для поляризаторов).
Ключевые характеристики
- Посадочный диаметр оправы: 1/2" (дюйма) или 12.7 мм. Это внутренний диаметр самого держателя, куда вкручивается оправа с пленкой.
- Тип резьбы для оправы: SM05 (0.535"-40) — стандартная резьба Thorlabs для 1/2" компонентов.
- Крепление к столу: Резьба M4 (2 отверстия).
- Юстировка: Регулируется с помощью двух установочных (юстировочных) винтов, которые позволяют наклонять элемент в двух плоскостях.
Преимущества
- Точность: Позволяет добиться точной угловой ориентации пленки.
- Стабильность: Кинематическая конструкция обеспечивает надежную фиксацию после юстировки.
- Совместимость: Стандартные посадочные размеры Thorlabs (серия CPxx) позволяют легко интегрировать его в существующие оптические системы.
- Удобство: Монтажные отверстия M4 являются стандартом для большинства оптических стоек и пластин.

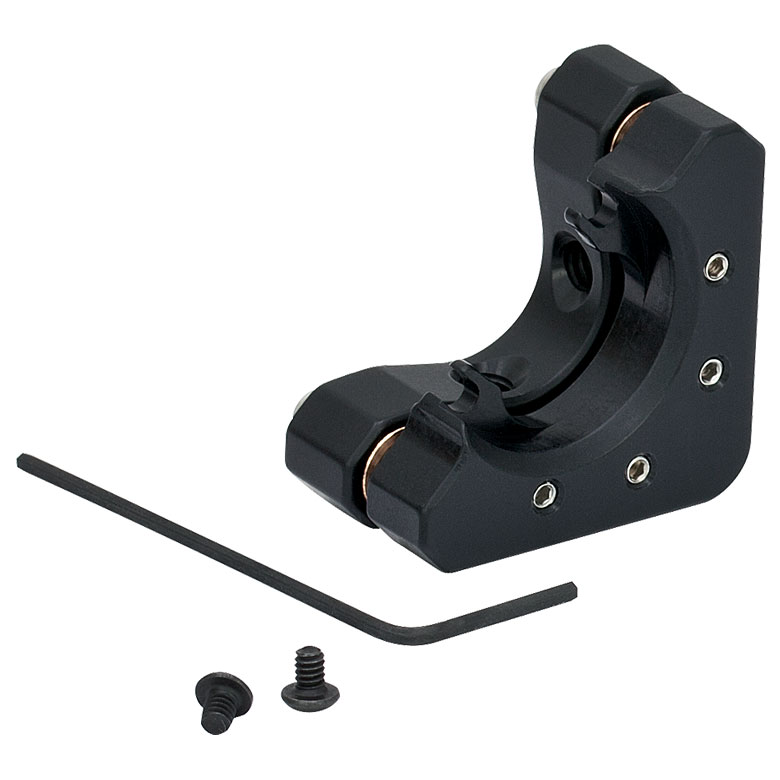

KM05BP/M — это специализированный, высококачественный держатель для задач, требующих точной угловой установки пленочных оптических компонентов. Он является неотъемлемой частью модульной системы Thorlabs и идеально подходит для исследовательских лабораторий и прецизионных оптических установок.
