Поставщик
|
New Imaging Technologies |
|
Типы изделий
|
камеры |
|
Интерфейс
|
usb 3.0 |
|
Разрешение
|
320×256 |
|
Тип сенсора
|
InGaAs |
|
Тип камеры
|
SWIR |
|
ИК диапазон
|
SWIR |
|
Частота кадров
|
200 Гц |

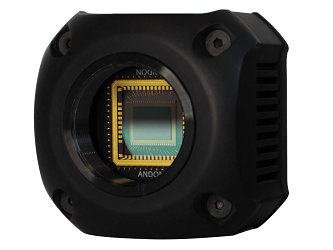

SWIR камеры New Imaging Technologies WiDy SWIR 320V-S - простые и удобные в использовании камеры без термоэлектрического охлаждения. Камеры серии WiDy SWIR 320V-S с интерфейсом USB совместимы с фирменным программным обеспечением WiDyVISION.
Комплект для разработки программного обеспечения (SDK)
NITLibrary - это библиотека, которая предоставляет основные функции для взаимодействия с камерами NIT USB и GigE. Он содержит функции, связанные с диспетчером устройств, настройками параметров (частота следования пикселей ,время экспозиции, режим сенсора ...) и автоматическим управлением усилением для интеграции камер в различные проекты. SDK доступен в C ++, C # (Windows); Linux и Python.
|
Особенности: - QVGA 320 × 256, шаг пикселя: 25 мкм; - InGaAs камера, режим “Snapshot”; - Компактная камера с низким энергопотреблением; - Динамический диапазон 120 дБ; - Частота кадров до 200 Гц;
- Тип интерфейса: USB3.0 |
Системные требования для ПО: - Windows 7, 8, 8.1, 10; - 32-бит или 64-бит; - 4 ГБ ОЗУ или больше; - Фрейм-граббер, совместимый с WiDyCAM (Camera Link): Dalsa ImperX; - Сетевая карта Intel Pro / 1000 (или эквивалентная) с Jumbo Frames. |
Технические характеристики ИК камер WiDy SWIR 320V-S от New Imaging Technologies:
|
Параметр |
Значение |
|
Тип интерфейса |
USB3.0 |
|
Разрешение |
320(H)x256(V) |
|
Формат сенсора |
1/1.6 дюйм |
|
Шаг пикселя |
25 мкм |
|
Режим съемки |
“Snapshot” |
|
Время экспозиции |
От 10 мксек до 200 мсек |
|
Спектральный диапазон |
От 900 до 1700 нм |
|
Динамический диапазон |
120 дБ |
|
АЦП |
14 бит |
|
Частота кадров |
До 200 Гц |
|
Триггер |
Вход/Выход (LVTTL) |
|
Потребляемая мощность |
1.5 Вт |
|
Диапазон напряжений |
5В (USB) |
|
Тип крепления |
CS/C |
|
Температурный диапазон |
От 0 до 65 °C |
|
Механические параметры |
Тестирование на вибрацию и ударопрочность |
|
Размер |
48.6 × 48.6 × 43.4 мм |
|
Вес |
< 125 г |
Применения InGaAs камер WiDy SWIR от New Imaging Technologies
SWIR камеры серии WiDy SWIR идеально подходят для приложений и сред, в которых затруднено освещение. Камеры WiDy SWIR обладают VGA разрешением и достаточным качеством изображения для производственного контроля.
Производственный контроль на производстве полупроводниковых технологий
Инспекция стала одним из ключевых процессов в полупроводниковой промышленности: обнаружение дефектных изделий на производственной линии помогает повысить продуктивность и общую производительность одной из крупнейших отраслей промышленности.
В последние годы спектральный диапазон SWIR был признан одним из лучшим для контроля полупроводников. InGaAs камера (900-1700 нм) идеально подходит для детектирования сквозь кремний, к примеру, обнаружения трещин и дефектов на пластинах или панелях солнечных батарей или анализа неисправностей интегральных схем. Камеры такого класса должны иметь оптимальное соотношение цена/ качество, для облегчения интеграции в производственные линии. Ниже демонстрируется преимущество SWIR камеры по сравнению с камерой видимого диапазона при обнаружении дефектов.
Демонстрация работы SWIR камеры
Термография
Промышленный сектор предъявляет повышенные требования к термографии для отслеживания процессов и повышения качества продукции с высокой точностью и скоростью. Возможные дефекты могут быть обнаружены и ошибочные операции могут быть быстро остановлены благодаря проверке. Чтобы сделать эти средства контроля и проверки эффективными, следует тщательно выбирать набор параметров для мониторинга в соответствии со спецификой каждого процесса.
Контроль температуры необходим на протяжении всего производственного процесса, для обеспечения качественной продукции в конце производственной линии. Особенно это актуально в таких отраслях промышленности как сталелитейная, стекольная, керамическая или цементная, в которых используются температуры от 300 до 1500 ° C, предъявляя высокие требования к динамическому диапазону камеры.
Компания New Imaging Technologies (NIT) разработала широкий ассортимент InGaAs и CMOS камер с высоким динамическим диапазоном. Логарифмическая пиксельная структура, обеспечивающая высокий динамический диапазон, превышающий 120 дБ, способна отображать всю сцену с температурным интервалом от 300 °C до 3000 °C (с камерой SWIR) одновременно. В стекольной промышленности одна отдельная камера позволяет непрерывно проверять капли расплавленного стекла при температуре почти 1000 ° C и стекло в контейнерах, поддерживаемых при температуре около 300 ° C, без каких-либо дополнительных манипуляций с камерой.
|
Стальные брусья |
Измерение температуры литья |
|
Измерение температуры в камере горения |
Термография стеклопластика |
Лазерное применение
SWIR камеры, обладая широким спектром (900 – 1700 нм), находят применение для регулировки мощности лазерного излучения. Технология компании NIT позволяет преодолеть обычные эффекты насыщения и эффекты “blooming”, возникающие в любой стандартной камере, подвергаемой воздействию мощного лазерного излучения.
Области применения:
- Лазерная коммуникация;
- Лазерное слежение до 10 кГц;
- Лазерное выравнивание и профилирование луча;
- Активная визуализация.
