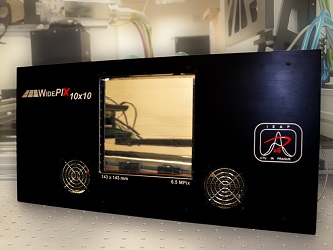

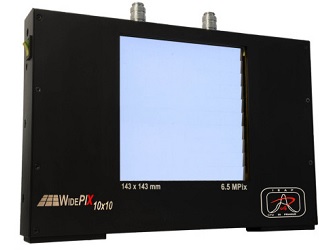

Камера WidePIX 10х10 компании Advacam состоит из 100 плиток, соединенных друг с другом краями в виде двумерного массива в формате 10х10. Каждая плитка представляет собой один чип гибридного Timepix детектора (256х256 пикселей). Бесшовная сенсорная технология (отсутствие мертвой зоны между чипами) позволяет размещать все плитки плотно друг к другу со всех сторон. Таким образом вся площадь камеры WidePIX 10x10 полностью чувствительна к заряженным частицам без пробелов в виде мертвых зон между чипами.
Каждый пиксель детектора Timepix имеет интегрированную цифровую схему, которая подсчитывает количество частиц (например, рентгеновские фотоны). Принцип подсчета частиц обеспечивает регистрацию квантов излучения без добавленного шума (интегрирование и шум считывания равны нулю). Подсчет фотонов позволяет получать изображения с очень высокой контрастностью и широким динамическим диапазоном (теоретически ничем неограниченного). Поэтому даже структура исследуемых объектов малой плотности, например пластиковых или мягких тканей, получаемая на изображении имеет высокий контраст.
Технология Timepix позволяет использовать энергетический порог, благодаря чему можно получить многоканальный "цвет" или спектральные рентгенограммы. Различные материалы могут быть визуализированы в разнообразии цветовой палитры (аналогично цветной фотографии). Минимальная регистрируемая энергия составляет, как правило, 5 кэВ в случае рентгеновских фотонов. Внутреннее пространственное разрешение камеры WidePIX 10х10 определяется размером пикселя, который составляет 55 мкм. Пиксели, расположенные на границе плитки имеют в 2.5 раза большие размеры в одном направлении. Угловые пиксели плитки в 2.5 раза больше, в обоих направлениях.
Камера WidePIX 10х10 подключается к управляющему компьютеру через интерфейс USB 2.0 со временем считывания 0.65 секунд на кадр. Тепловая стабилизация камеры в зависимости от температуры окружающей среды осуществляется активной водяной системой охлаждения с чиллером. Потребляемая мощность составляет 100 Вт.
Технические параметры камеры WidePIX 10х10 компании Advacam:
|
Параметр |
Значение |
|
Материал сенсора |
кремний (Si) |
|
Толщина сенсора |
300 мкм, 500 мкм для Si |
|
Активная область |
143х143 мм |
|
Скорость считывания |
10 кадров/с |
|
Интерфейс передачи данных |
USB 2.0 |
|
Число пикселей |
2560х2560 |
|
Шаг пикселя |
55 мкм |
|
Режим работы пикселя |
счет единичных фотонов, режим Time-over-Threshold (время над порогом), режим Time-of-Arrival (время прихода) |
|
Минимальная регистрируемая энергия |
5 кэВ для рентгеновских лучей |
|
Шаг порогового разрешения |
0.1 кэВ |
|
Энергетическое разрешение |
0.8 кэВ (THL) и 2 кэВ (ToT) |
|
Скорость счета фотонов одного пикселя |
3e6 фотонов/с/пиксель |
|
Тип чипа считывания |
Timepix |
|
Разрешение |
9 пар линий/мм |
|
Вес |
8 кг |
|
Габаритные размеры |
320x215x40 мм (ДxШxВ) |
|
Программное обеспечение |
Pixet PRO |
