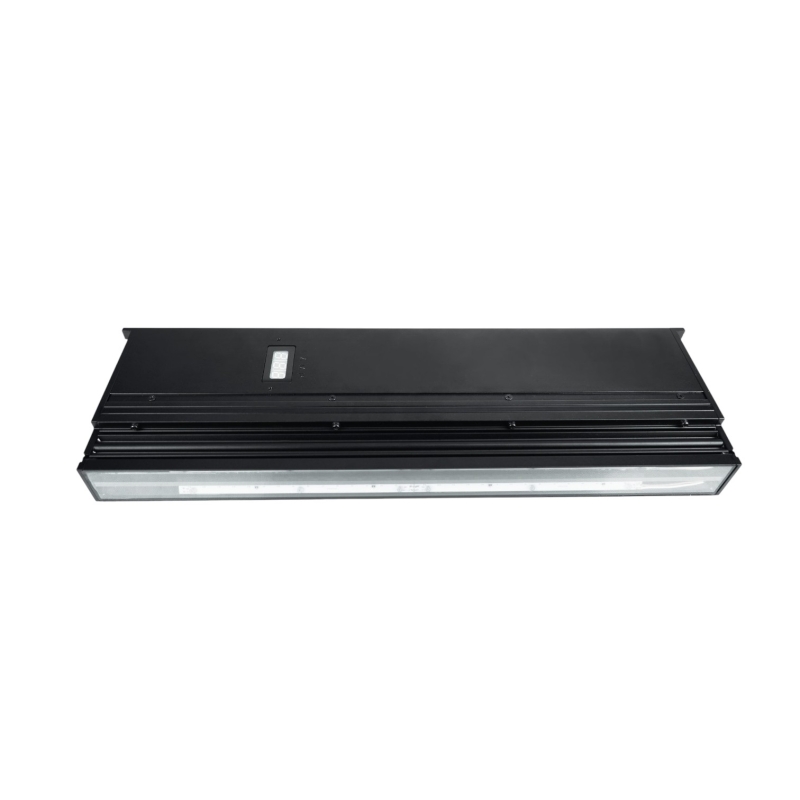

Линейная сканирующая камера CIS — это полностью интегрированное решение, объединяющее сенсор, оптику, освещение и процессор в одном компактном корпусе. Благодаря этой интеграции камера отличается исключительной надежностью, стабильностью и устойчивостью к вибрациям, что позволяет легко размещать ее в ограниченном пространстве.
Ключевое преимущество технологии — формирование изображения в масштабе 1:1 без геометрических искажений и размытия краев. Это обеспечивает высочайшую точность измерений и инспекции, а также упрощает процесс установки, настройки и обслуживания системы, снижая ваши эксплуатационные расходы.
Области применения GigE CIS:
- Машинное зрение и промышленная автоматизация;
- Контроль качества рулонных материалов (бумага, пластик, металл);
- Инспекция поверхности деревянных панелей;
- Контроль текстиля и стекла.
Банковское дело
В банковской индустрии камеры WHEC CIS с линейным сканированием широко используются для защиты от подделок в оборудовании, таком как банкоматы (ATM), сортеры, счетчики, в основном благодаря их высокой точности и скорости по сравнению с точечными датчиками.
WHEC поставляет продукты для производителей банковского оборудования по всему миру, чтобы помочь клиентам повысить точность идентификации банкнот. В последние годы, в связи с ужесточением требований к проверке банкнот на розничном рынке, производители валидаторов банкнот все чаще переходят с точечных датчиков на камеры CIS с линейным сканированием.
Технические параметры
|
|
Технические параметры |
Под заказ |
|
|
Ширина сканирования (мм) |
83~216 |
|
|
|
Разрешение (dpi) |
50/100/200/300/600 |
|
|
|
Тактовая частота (МГц) |
8/16/24/32 |
|
|
|
Источник света |
Отраженный свет |
R/G/B/ИК1/ ИК2/ ИК3/УФ (макс. 7 цветов) |
ИК=760 нм, 810 нм, 850 нм, 880 нм, 940 нм опционально |
|
Проходящий свет |
R/G/B/ИК/УФ (опционально) |
||
|
Выходные каналы |
1~12 |
|
|
|
Выходные сигналы |
Аналоговые/Диджитал |
|
|
|
Рабочее расстояние (мм) |
0~1 |
|
|
Ключевые особенности
- Точность без компромиссов: Формирование изображения 1:1 без дисторсии;
- Универсальность сканирования: Ширина сканирования от 18 мм до 1960 мм;
- Скорость и детализация: Высокое разрешение до 600 dpi и скорость сканирования до 61 кГц;
- Гибкость настройки: Широкий диапазон рабочих расстояний (от 0,9 мм до 29,3 мм);
- Современные интерфейсы: Поддержка стандартов 10GigE и 2.5GigE для высокоскоростной передачи данных.
Характеристики
|
Технические параметры |
2.5GigE |
||||
|
Ширина сканирования (мм) |
108, 216, 310 |
||||
|
Разрешение (dpi) |
- |
- |
200 |
300 |
600 |
|
Размер эффективного пикселя (мкм) |
- |
- |
125 |
84 |
42 |
|
Скорость сканирования (8 бит, полный вывод) |
Монохромный |
м/мин |
1030 |
522 |
150 |
|
кГц |
136 |
104 |
61 |
||
|
Цветной |
м/мин |
344 |
175 |
50 |
|
|
кГц |
45 |
34 |
20 |
||
|
Источник света |
Монохромный (белый), Цветной (R/G/B) |
||||
|
Рабочее расстояние (мм) |
8,0 (PY), 14,8 (PL), 17,2 (PH), 29,3 (PV) |
||||
