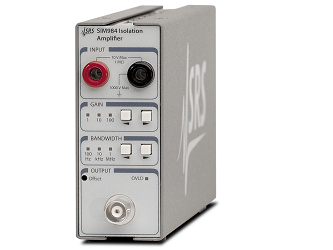

Модуль SIM984 компании Stanford Research Systems представляет собой широкополосный изолирующий усилитель с низким уровнем шума. Он имеет усиление до х100 и полосу пропускания до 1 МГц. Входной каскад является плавающим и оптически связан с выходным каскадом, который заземлен на корпус. Входной сигнал может плавать до 1000 В выше или ниже "земли". Смещение выхода постоянного тока можно регулировать с передней панели с помощью небольшой отвертки. В дополнение к измерению изолированных сигналов SIM984 может также использоваться для размыкания контуров заземления и уменьшения синфазных помех.
Особенности:
- Напряжение изоляции: до ±1000 В;
- Ширина полосы пропускания: 1 МГц;
- Шум на входе: 15 нВ/√Гц;
- Импеданс на входе: 1 МОм;
- Усиление: x1, x10 or x100.
Технические характеристики модулей SIM984 компании Stanford Research Systems:
|
Параметр |
Значение |
|
Напряжение изоляции |
±1000 В (макс) |
|
Ток утечки |
<2 мкА при 1000 В (DC) |
|
Емкость изоляции |
1000 пФ |
|
Коэффициент ослабления по зеркальному каналу |
150 дБ (DC) |
|
Макс. вход |
±10 В |
|
Входной импеданс |
1 MОм |
|
Шум на входе(тип.) |
15 нВ/√Гц @ 1 кГц |
|
Дрейф смещения на входе |
3 мкВ/°C (тип) |
|
Выходной диапазон напряжений |
±10 В |
|
Выходной ток |
±20 мА (макс) |
|
Выходное сопротивление |
50 Ом |
|
Смещение на выходе |
±0.1 В, регулируемое |
|
Дрейф смещения выхода |
1 мВ/°C (тип.) |
|
Шум выхода |
80 мкВrms (100 Гц ширина полосы)
|
|
Усиление |
x1, x10, x100 |
|
Погрешность усиления |
±0.5 % |
|
КНИ |
0.005 % (при 1 кГц, 600 Ом нагрузка) |
|
Частотный диапазон |
DC - 100 Гц (малая полоса пропускания)
|
|
Время нарастания |
300 нс (Vout = 4 В) |
|
Скорость нарастания |
25 В/мкс (Vout = 20 Вpp) |
|
Интерфейс |
Последовательный |
|
Разъемы |
Banana (2 спереди), BNC (1 спереди), BNC (1 сзади)
|
|
Мощность |
Питание подается от стойки SIM900, или от пользовательского источника питания постоянного тока (±15 В, +5 В и +24 В) |
|
Габаритные размеры |
1.5" × 3.6" × 7.0" (ШхВхД) |
|
Вес |
0.5 кг |
|
Гарантия |
Один год |
|
Поставщик
|
Stanford Research Systems |
