Рабочий диапазон
|
400-2400 нм |
|
Тип оборудования
|
измерительные приборы |

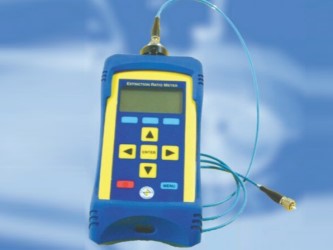

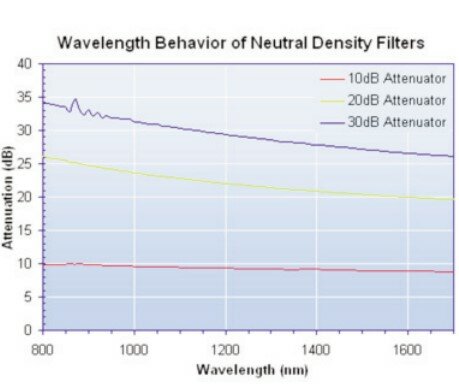

ER-100 – это измеритель поляризационной экстинкции на выходе волокна. Вращающийся поляризатор измеряет коэффициент затухания и ориентацию оси передачи относительно ключа на разъеме. В качестве опции к измерителю коэффициента экстинкции можно добавить фильтры нейтральной плотности для расширения диапазона максимальной мощности. Эти фильтры можно легко вставлять и снимать, не внося изменения в первоначальные настройки системы. Эти фильтры позволяют измерять уровни мощности до 2 Вт.
Измеритель работает в нескольких режимах. В режиме реального времени он измеряет коэффициент ослабления и выравнивание. В режиме регистрации измеритель показывает наименьший коэффициент ослабления за заданный промежуток времени. Этот режим идеально подходит для измерений качества волокон. Кроме того, измеритель может отображать относительную мощность, пропорциональную входной мощности в дБ. Этот показатель обновляется до 650 раз в секунду. Компьютерный интерфейс позволяет использовать устройство с компьютерными блоками управления для центровки. Комбинация функций поляризации и относительной мощности позволяет использовать устройство для полного автоматического выравнивания компонентов, поддерживающих поляризацию.
Особенности:- Измеряет коэффициент ослабления до 40 дБ; - Встроенный USB интерфейс; - Широкий диапазон длин волн от 400 нм до 2400 нм; - Разрешение 0.01 дБ; - Точность 1 дБ; - Измеряет входную мощность до 2 Вт в непрерывном режиме; - Прочная и компактная конструкция; - Режим регистрации для непрерывного измерения; - Сменные разъемы. |
Применения:- Производство волоконно-оптических компонентов; - Автоматическое выравнивание; - Контроль качества и измерения; - Разработка продуктов; - Устранение неполадок систем. |
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон длин волн |
400 - 2400 нм |
|
Коэффициент экстинкции |
30 - 40 дБ |
|
Динамический диапазон |
35 - 47 дБ |
|
Точность |
±1 дБ |
|
Разрешение |
0.01 дБ |
|
Угловая точность |
± 0,5° |
|
Угловое разрешение |
0.3° |
|
Входная оптическая мощность |
От 50 мкВт до 1 мВт |
|
Интерфейс |
USB |
|
Размеры |
65 мм x 90 мм x 184 мм |
|
Вес |
480 г |
|
Диапазон рабочих температур |
От -10 до +50 °C |
|
Температура хранения |
От -30 до +60 °C |
