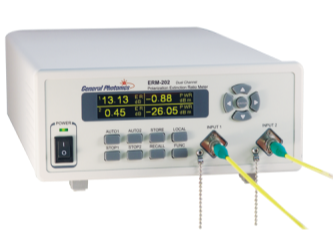

Измеритель PER – коэффициента поляризационной экстинкции ERM-202 изготавливается в двух вариантах: двухканальном и одноканальном. Использование двухканального экстинкциометра позволяет производить параллельное подключение устройств с двумя выходами. Приборы позволяют тестировать МИОС волоконно-оптических гироскопов, PM разветвители, оценить качество деполяризаторов и поляризационно-зависимых делителей пучка.
Более бюджетная одноканальная версия экстинкциометра может быть впоследствии улучшена до двухканальной. Каждому каналу соответствует отдельный вывод электрического сигнала. Угловое разрешение в 0.06° и динамический диапазон 50 дБ обеспечивают превосходство ERM-202 над всеми аналогичными устройствами этого класса. Прибор имеет 4 скорости измерения в диапазоне от 0.1 до 1 секунды / цикл. Более высокая скорость подходит для активного выравнивания положения элементов, низкая - для высокой точности измерения.

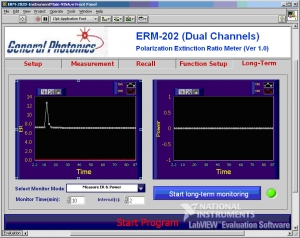

На дисплее в режиме реального времени отражаются значения поляризационной экстинкции, оптической мощности, угла рассогласования с ключом. Полученные в ходе измерений значения могут сохраняться и использоваться для сравнения с последующими результатами.
Особенности:- Два измерительных канала; - Одновременное измерение PER и мощности; - Динамический диапазон PER > 50 дБ; - Яркий OLED-дисплей; - Высокое угловое разрешение; - Сохранение и повторный вызов функции. |
Применения:- Измерение характеристик МИОС и катушек волоконно-оптических гироскопов; - Измерение характеристик PM разветвителей, поляризационных делителей пучка; - Тестирование деполяризаторов; - Монтаж волоконных выводов модуляторов, ФИС, лазерных диодов; - Монтаж коннекторов PM волокон; - Сварка PM волокон. |
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения | ||
|
Диапазон длин волн |
1260 – 1620 |
960 - 1160 |
600 - 850 |
нм |
|
Калиброванные длины волн |
1310 и 1550 |
980 и 1064 |
630 и 830 |
нм |
|
Динамический диапазон PER |
> 50 |
> 40 |
> 40 |
дБ |
|
Диапазон входной мощности |
От -30 до 10 |
От -20 до 10 |
От -20 до 10 |
дБм |
|
Разрешение PER |
0.1 |
дБ | ||
|
Точность PER |
± 0.15 для ER < 30 |
дБ | ||
|
Угловое разрешение |
0.06 |
° | ||
|
Угловая точность |
± 1 |
° | ||
|
Точность измерения мощности |
± 0.5 |
дБ | ||
|
Разрешение мощности |
0.02 (PER <30); 0.2 (PER >30) |
дБ | ||
|
Скорость измерения |
0.1; 0.2; 0.4; 1 |
с/цикл | ||
|
Оптическая мощность |
300 мВт | |||
|
Интерфейс |
USB, RS-232, Ethernet, GPIB | |||
|
Рабочий диапазон температур |
От 0 до + 40 |
°C | ||
|
Габариты |
2U 19", 14" x 8.5" x 3.5" | |||
Модели:
|
Модель |
Описание |
|
ERM-202-1-13/15-FC |
Экстинкциометр, 1260-1650 нм, 1 канал, FC адаптер |
|
ERM-202-2-13/15-FC |
Экстинкциометр, 1260-1650 нм, 2 канала, FC адаптер |
|
ERM-202-1-98/10-FC |
Экстинкциометр, 960-1160 нм, 1 канал, FC адаптер |
|
ERM-202-2-98/10-FC |
Экстинкциометр, 960-1160 нм, 2 канала, FC адаптер |
|
ERM-202-1-63/83-FC |
Экстинкциометр, 600-850 нм, 1 канал, FC адаптер |
|
ERM-202-2-63/83-FC |
Экстинкциометр, 600-850 нм, 2 канала, FC адаптер |
