Поставщик
|
MOG Laboratories |
|
Тип оборудования
|
измерители длины волны |
|
Особенности
|
c оптоволоконным выводом |
|
Тип оборудования
|
анализаторы излучения |

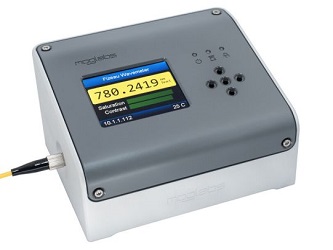

Компания MOG Laboratories предлагает компактное устройство для измерения длины волны на основе интерферометров Физо, обеспечивающее точные измерения в широком диапазоне длин волн (400–1100 нм) без повторной калибровки. Измерение и расчет выполняются прямо на устройстве, а результат отображается на экране, что устраняет необходимость в компьютере. Включите измеритель и узнайте длину волны излучения менее чем за 2 секунды!
Малый форм-фактор делает измеритель длины волны MOG Laboratories простым в использовании инструментом для анализа излучения. Питание измерителя может осуществляться либо через USB, либо от разъема постоянного тока. Прибор имеет аналоговый выход либо для контроля длины волны, либо для стабилизации лазера через встроенный настраиваемый ПИД-регулятор.
Измеритель длины волны MOG Laboratories включает интерфейсы Ethernet и USB для команд и запросов, с немедленной интеграцией в существующие системы управления (предоставлены драйверы LabVIEW, MATLAB и python). Простая процедура калибровки осуществляется нажатием одной кнопки с использованием внешнего эталонного источника и компенсирует дрейф.
Доступны совместимые оптоволоконные переключатели (см. ниже), позволяющие измерять и стабилизировать до 8 отдельных лазеров.
|
Особенности: - Рабочий диапазон: 400 – 1100 нм без перекалибровки; - Точность измерения < 200 МГц - Встроенный ПИД-регулятор для стабилизации частоты лазера; - Питание от USB или постоянного тока; - Не требует компьютера для работы; - Интерфейс: Ethernet/USB.
|
Опции: - FC/PC или FC/APC волокна; - Коммутатор с FC/APC выводом на 4 или 8 каналов с ПИД-управлением.
|

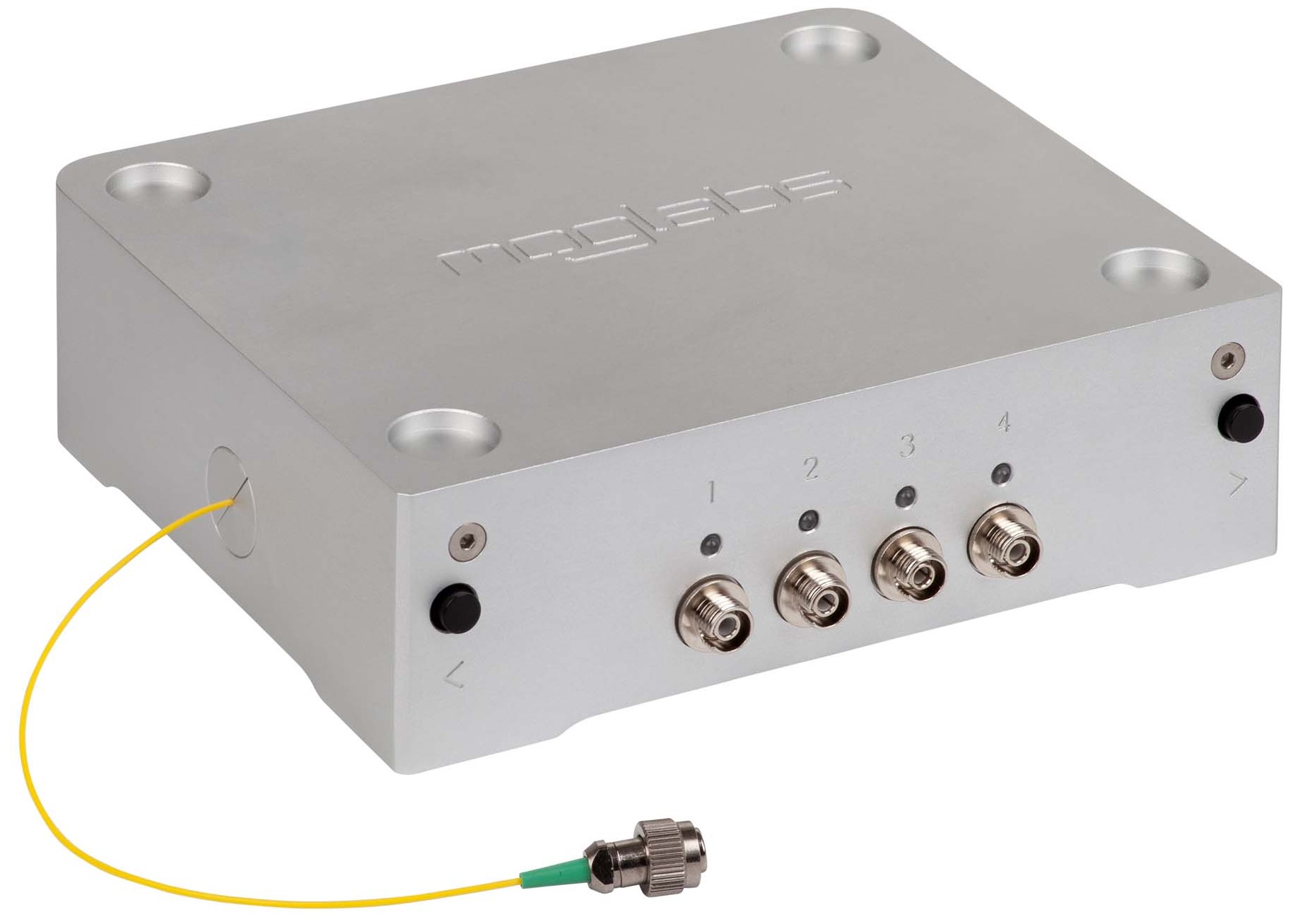

Дополнительный 4- и 8-канальный оптоволоконный переключатель
FZW поддерживает работу с многоканальным оптоволоконным коммутатором, который позволяет переключаться между несколькими входными волокнами. Коммутатор доступен в 4-канальной (FSW4) и 8-канальной (FSW8) конфигурациях с выделенными аналоговыми выходами на каждый канал. Это дает возможность выполнять одновременную ПИД-стабилизацию частоты нескольких лазеров.
Коммутатором можно легко управлять с помощью встроенных кнопок на передней панели для автономной работы или через компьютерный интерфейс. В настоящее время доступно только FC / APC подключение.
Технические характеристики измерителя длины волны FZW MOG Laboratories:
|
Параметры |
Значения |
|
Рабочий диапазон |
350 нм – 1120 нм |
|
Ед. измерения |
нм (вакуум), нм (воздух; NTP), ТГц, см-1 |
|
Требования к входной мощности |
10 нВт @ 10 изм./сек; 500 нВт при 350 изм./сек (550нм) |
|
Точность |
600 МГц (3σ) @ 400 нм – 1100 нм; тип. 200 МГц |
|
Разрешение |
10 МГц (макс. скорость); 1 МГц (100-изм среднее) |
|
Экспозиция |
100 мкс - 1 сек |
|
Скорость измерений (>500 мкВт) |
500 /с (режим wide) 150 /с (режим fine) |
|
Интерферометры Физо |
4; мин. Область дисперсии = 7.5 ГГц |
|
Калибровка |
Как правило не требуется. Используется стабилизированный HeNe или любой другой лазерный источник, например, с интервалом 12 мес. |
|
Время прогрева |
Заявленная точность в течение 10 минут |
|
Электроника |
|
|
Дипслей |
Встроенный цветной 320x240 TFT LCD |
|
ПИД ОС |
12-бит ЦАП выход, 0.5 мВ разрешение |
|
Мощность |
+5 В 600 мА через USB или источник пост. тока |
|
Вкл./выкл |
Тумблер |
|
Интерфейсы |
|
|
Ethernet |
10/100 TP RJ45 |
|
USB |
USB2.0, USB-B (также исп. для питания) |
|
SPI |
для OEM |
|
РАзмеры |
|
|
Размеры |
120 мм x 146 мм x 81 мм; 0.7 кг |
|
Размеры с оптоволоконным коммутатором |
120 мм x 146 мм x 131 мм; 1.35 кг |
