        Излучатель большой площади без смещения TeraBlast, 700-1600 нм

        Главная
        —
        Каталог продукции
        —
        Лазеры и лазерные системы
        —
        Терагерцовые лазеры
        —Излучатель большой площади без смещения TeraBlast, 700-1600 нм

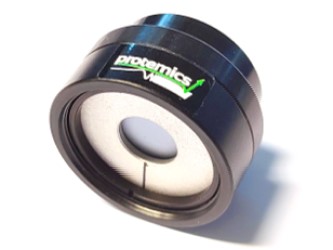

        Фото Излучатель большой площади без смещения TeraBlast, 700-1600 нм
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Оплата
        • Доставка
        • Гарантия

        Новая серия терагерцовых излучателей без смещения TeraBlast от Protemics представляет собой ТГц-источники с оптической накачкой, которые можно использовать с широким спектром фемтосекундных лазерных источников (таких как маломощные генераторы или усиленные лазеры с длинами волн в диапазоне 700-1600 нм). Они идеально подходят и протестированы для приложений визуализации ближнего поля, включая работу с микрозондами TeraSpike. Однако TeraBlast также является отличным излучателем для спектроскопии дальнего поля и других ТГц приложений.

        Излучатели TeraBlast основаны на запатентованной технологии, в которой используются биметаллические решетчатые структуры для генерации терагерцового излучения без оптического смещения. Излучатели имеют большую активную площадь и могут возбуждаться импульсными фемтосекундными лазерами в широком диапазоне средней мощности от 5 мВт до более 1 Вт, не вызывая типичных признаков насыщения эффективности преобразования или отказов устройств, характерных для малогабаритных фотопроводящих антенн. Кроме того, излучатели TeraBlast являются идеальным решением для приложений, в которых генерация терагерцовых импульсов должна происходить в непосредственной близости от фотопроводящего обнаружения (например, обнаружение в ближнем поле или возбуждение волновода с стыковой связью). В таких ситуациях эмиттеры со смещением по напряжению часто непригодны из-за сильных паразитных эффектов связи от модулированных фототоков, которых избегают эмиттеры TeraBlast без смещения.

        Особенности:

        - Высокая эффективность преобразования благодаря усовершенствованной наноконструкции биметаллической структуры;

        - Высокая мощность излучения от свободной от насыщения большой активной области;

        - Рекомендуемый ТГц источник для работы микрозонда TeraSpike;

        - Непревзойденная простота в обращении;

        - Практически никаких усилий по выравниванию/фокусировке;

        - Может использоваться как точечный источник или эмиттер массива;

        - Линейно поляризованное излучение;

        - Чрезвычайно надежный благодаря работе без смещения;

        - Отсутствие сбоев устройства при локальных кратчайших дефектах;

        - Отсутствие темнового тока;

        - Отсутствие генерации паразитного сигнала смещения в схемах синхронного обнаружения.

        Характеристики излучения и принцип работы:

        Излучение терагерцового импульса генерируется оптическим возбуждением излучателя TeraBlast посредством фемтосекундных импульсов ближнего инфракрасного или инфракрасного диапазона. Рекомендуемая длительность импульса < 150 фс. Испускаемое терагерцовое излучение линейно поляризовано. На следующем графике показано примерное измерение излучаемого терагерцового поля, которое сканируется по линии через центр излучателя TeraBlast во временной области с использованием микрозонда TeraSpike (модель: TD-800-X-HRS). Яркие быстро осциллирующие компоненты терагерцовой частоты хорошо ограничены площадью апертуры размером в несколько миллиметров, тогда как гигагерцовое излучение излучается в гораздо более широком диапазоне. Профиль излучения можно легко адаптировать, регулируя фокусировку оптического луча возбуждения.

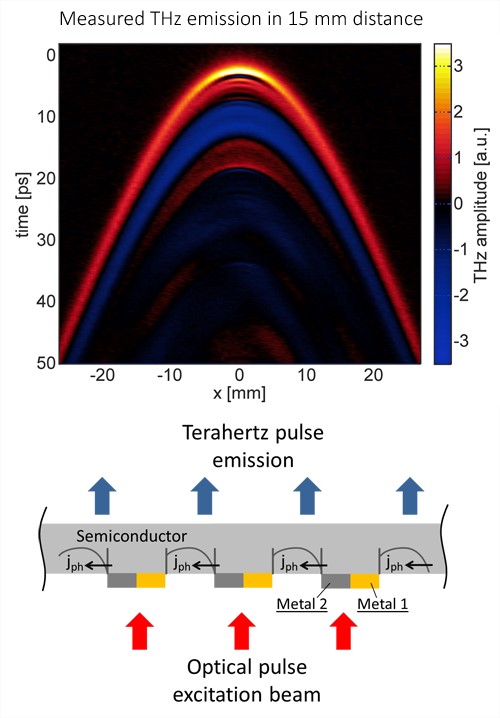

        Схема возбуждения: ТГц процесс возбуждения основан на индуцируемых полем Шоттки боковых фототоках (jph) на множественных асимметричных переходах металл/полупроводник

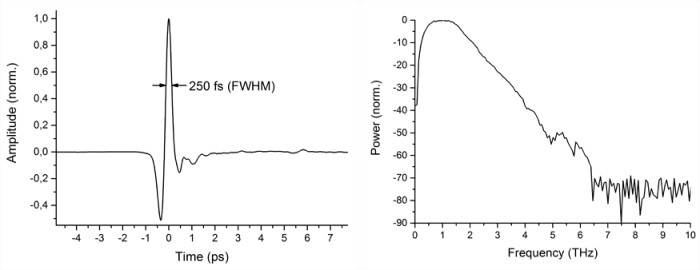

        Пример измерения: пропускание в дальней зоне через N2-продуваемое свободное пространство, измерено с помощью фемтосекундного лазера и электрооптического детектирования в GaP кристалле толщиной 400 мкм с использованием спектроскопии во временной области на основе ASOPS

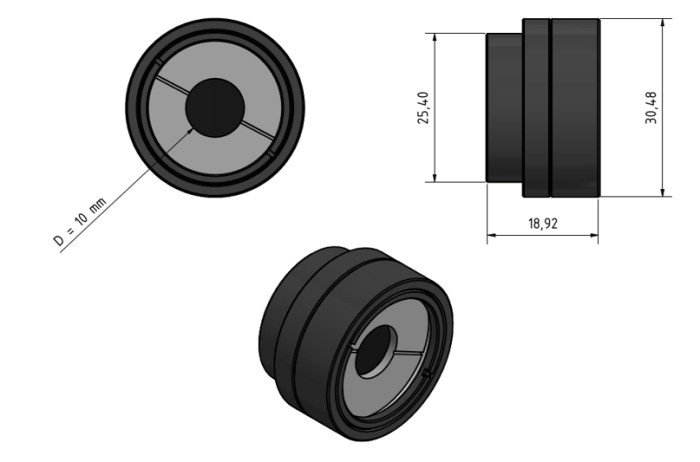

        Габаритные размеры:


        Технические характеристики:

        Модель

        TeraBlast TD-1550-L-165

        Диапазон длин волн возбуждения

        700 - 1600 нм

        Тип. средний диапазон мощностей возбуждения

        5 - 1000 мВт

        Средняя ТГц мощность излучения

        > 2.5 мкВт (a)

        Диаметр активной области

        ca. 10 мм (больший размер по запросу)

        Размер адаптера (внешний диаметр)

        1/2"

        Примечания:

        (а) Измерено с помощью пироэлектрического детектора при мощности оптической накачки 370 мВт.

        Опции:

        Просветляющее покрытие (-AR)

        Для терагерцовых спектров излучения без профиля Фабри-Перо отражение терагерцового импульса на задней стороне излучателя может быть подавлено этим широкополосным просветляющим покрытием. Следует обратить внимание, что амплитуда поля излучаемого импульса также уменьшается, приблизительно на 30% за счет нанесения просветляющего покрытия.

        Фильтр верхних частот (-HPF)

        Для обеспечения возможности измерения терагерцового поля на близком расстоянии от излучателя TeraBlast без доминирующего вклада излучения низкочастотного диапазона излучатель может быть оснащен встроенным фильтром верхних частот на выходной грани.

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
