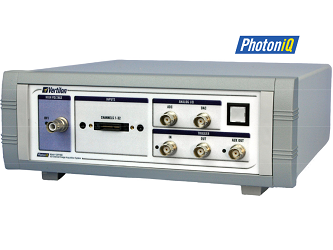

Модель PhotoniQ IQSP480 – это автономная система сбора данных для работы с ФЭУ, лавинными фотодиодами, кремниевыми фотоумножителями и другими многоэлементными детекторами. 32-х канальная система IQSP480 обеспечивает возможность цифровой обработки сигнала (DSP) в режиме реального времени. Управление системой осуществляется с помощью ПК через USB 2.0 интерфейс и графический интерфейс пользователя (GUI). Непрерывная высокоскоростная передача данных на ПК реализуется с помощью GUI или DLL библиотеки для Windows.
Применения:
- Физика элементарных частиц;
- Проточная цитометрия;
- Флуоресцентная спектроскопия;
- Конфокальная микроскопия;
- Аналитическая химия;
- ПЭТ (позитронно-эмиссионная томография);
- ОФЭКТ (Однофотонная эмиссионная компьютерная томография);
- Кремниевые фотоумножители;
- Детектирование биоаэрозолей.
Особенности:
- динамический диапазон 96 дБ (разрешение 16 бит);
- 32 входных канала;
- максимальная скорость триггера 150 кГц;
- максимальный входной заряд 1450 пКл;
- среднеквадратическое значение эквивалентного входного шума заряда: 30 фКл;
- Регистрация частиц с разрешением 6 мкс;
- Регистрация изображений со скоростью 150 000 пикс./сек;
- Средняя скорость передачи данных в непрерывном режиме: 65000 событий/сек
- Чувствительность на уровне одиночных фотонов при использовании с многоанодными фотоэлектронными умножителями и кремниевыми фотоумножителями;
- Несколько режимов запуска;
- Управление параметрами регистрируемого сигнала: задержка, фильтрация, период;
- Два режима сбора данных (регистрация частиц, регистрация изображений);
- Дополнительный буфер памяти (500 000 или 1 000 000 пикселей) для задач, требующих высокой скорости регистрации изображений;
- Обработка данных в режиме реального времени, вычитание фонового сигнала и нормировка коэффициента усиления;
- Программируемая фильтрация сигнала.
Технические характеристики DAQ системы PhotoniQ IQSP480
|
Параметр |
Значение |
|
Число каналов |
32 |
|
Разрешение |
16 бит |
|
Динамический диапазон |
96 дБ |
|
Эквивалентный входной шум |
30 фКл |
|
Макс. значение сигнала на входе |
1462 пКл |
|
Перекрестные помехи |
-84 дБ (тип.), |
|
Входной ток |
1 пА – 2 А |
|
Входной ток смещения |
±40 пА (тип.) |
|
Средняя скорость передачи данных в непрерывном режиме (32 канала) |
65000 соб./сек |
|
Средняя скорость передачи данных в непрерывном режиме (8 каналов) |
130 000 соб./сек |
|
Энергопотребление |
4.5 Вт (тип.) |
|
Размеры (ШхВхД) |
250х85х260 мм |
