        Интерфейсный модуль SIPMIM4X4H

        Главная
        —
        Каталог продукции
        —
        Детекторы излучения
        —
        Фотоэлектронные умножители
        —
        Модули фотоумножителей
        —
        Интерфейсные модули
        —Интерфейсный модуль SIPMIM4X4H

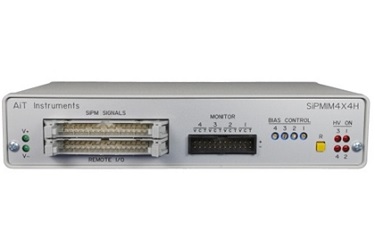

        Фото Интерфейсный модуль SIPMIM4X4H
        Производитель: AiT Instruments
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        AiT Instruments
        Тип ФЭУ
        интерфейсные
        Электроника для sipm матриц
        интерфейсные модули

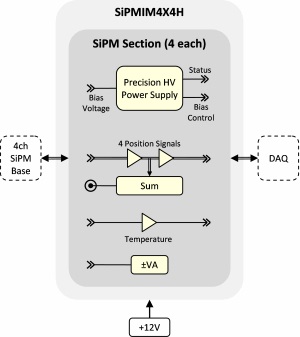

        Интерфейсный модуль SIPMIM4X4H упрощает работу с 4-канальными платами считывания. Он подает питание на плату, заносит в буферную память 4 сигнала положения событий, возникающих на матрице кремниевого фотоумножителя для внешнего АЦП, и суммирует сигналы положения для внешнего дискриминатора. Этот интерфейсный модуль может подключаться непосредственно к осциллографу или анализатору данных с помощью стандартных BNC разъемов.

        Особенности:

        - подключение до 4-х четырехканальных плат считывания серии AB4;

        - суммирование 4-х сигналов положения с регулировкой коэффициента усиления и порога (на матрицу) для внешнего дискриминатора;

        - занесение в буферную память всех сигналов положения событий, возникающих на матрице кремниевого фотоумножителя для подключения к внешнему АЦП;

        - наличие входного сигнала TTL триггера на каждую плату считывания;

        - точная подача напряжения смещения на каждую плату считывания с отключением в случае токовой перегрузки, контроль напряжения и протекающего тока;

        - управление напряжением смещения, датчиком температуры на каждой плате считывания.

        Дополнительные комплектующие входящие в комплект поставки:

        - источник питания 12В, 1А;

        - 4 шт. шлейфовых кабелей с разъемами длиной 1 метр для подключения 4-канальных плат считывания серии AB4;

        - алюминиевый корпус.

        Галерея
        2 фото —
        1/2 —

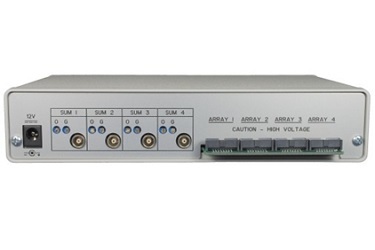

        Фото Интерфейсный модуль SIPMIM4X4H
        Фото Интерфейсный модуль SIPMIM4X4H
        Фото Интерфейсный модуль SIPMIM4X4H
        Фото Интерфейсный модуль SIPMIM4X4H
        Для доступа к файлам требуется Авторизация
        Документация на интерфейсный модуль SIPMIM4X4H
        305.3 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        С этим товаром покупают
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа D
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Применимый ФЭУ
        13 мм лобового типа
        Полярность напряжения питания
        -
        [Макс. Номинал] Ток делителя напряжения
        0,34 мА
        Ток утечки в сигнале Макс.
        1,0 х 10–10 А
        [Макс. Номинал] Напряжение питания
        1250 В
        Общее сопротивление делителя напряжения
        3,63 МОм
        Фото Розетка типа D в сборе E849-35
        Розетка типа D в сборе E849-35
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа DA
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Температура хранения
        от -15 ℃ до +60 ℃
        Тип
        Розетка источника питания высокого напряжения в сборе (тип DP)
        Рабочая температура окружающей среды
        от 0 ℃ до +40 ℃
        Входное напряжение
        +15 В +/-1 В
        Макс. Входное напряжение
        18 В
        Макс. Входной ток
        60 мА
        Применимый ФЭУ
        25 мм диам. Лобовой тип
        Вес
        40 g
        [PMT] Типичный шум анодных пульсаций.
        0,5 мВпик-пик
        Фото Розетка типа DP в сборе C13003-01
        Розетка типа DP в сборе C13003-01
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа DA
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Температура хранения
        от -15 ℃ до +60 ℃
        Тип
        Розетка источника питания высокого напряжения в сборе (тип DP)
        Рабочая температура окружающей среды
        от 0 ℃ до +45 ℃
        Входное напряжение
        +15 В +/-1 В
        Макс. Входное напряжение
        18 В
        Макс. Входной ток
        65 мА
        Применимый ФЭУ
        8-ступенчатый динод лобового типа
        Вес
        122 g
        [PMT] Типичный шум анодных пульсаций.
        0,5 мВпик-пик
        Фото Розетка типа DP в сборе C13002-02
        Розетка типа DP в сборе C13002-02
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа D
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Примечания
        Для R12421 в комплект поставки входит E5038.
        Применимый ФЭУ
        13 мм лобового типа
        Полярность напряжения питания
        -
        [Макс. Номинал] Ток делителя напряжения
        0,32 мА
        Ток утечки в сигнале Макс.
        1,0 х 10–10 А
        Выходной сигнал
        постоянный ток/импульсный
        [Макс. Номинал] Напряжение питания
        1250 В
        Общее сопротивление делителя напряжения
        3,96 МОм
        Фото Розетка типа D в сборе E849-99
        Розетка типа D в сборе E849-99
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа D
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Примечания
        За 7899 руб.
        Применимый ФЭУ
        25 мм лобового типа
        Полярность напряжения питания
        -
        [Макс. Номинал] Ток делителя напряжения
        0,41 мА
        Ток утечки в сигнале Макс.
        1,0 х 10–10 А
        [Макс. Номинал] Напряжение питания
        1800 В
        Общее сопротивление делителя напряжения
        4,47 МОм
        Фото Розетка типа D в сборе E2924-11
        Розетка типа D в сборе E2924-11
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа DA
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Температура хранения
        от -15 ℃ до +60 ℃
        Тип
        Розетка источника питания высокого напряжения с трансимпедансным усилителем (тип DAP)
        Рабочая температура окружающей среды
        от 0 ℃ до +40 ℃
        Входное напряжение
        +/-15 В +/-1 В
        Макс. Входное напряжение
        +/-18 В
        Макс. Входной ток
        +82 мА / -20 мА
        Применимый ФЭУ
        28 мм диам. Лобовой тип
        Вес
        60 g
        [Ампер] Полоса частот (-3 дБ)
        от постоянного тока до 5 МГц
        [Амп] Макс. Напряжение выходного сигнала
        +3 В (сопротивление нагрузки 50 Ом)
        [Amp] Пульсации/шум выходного сигнала
        10 мВ (тип.)
        Фото Розетка типа DAP в сборе C14019-02
        Розетка типа DAP в сборе C14019-02
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа D
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Примечания
        Для R5505, с разъемом
        Применимый ФЭУ
        Для сильномагнитных сред 25 мм
        Полярность напряжения питания
        +
        [Макс. Номинал] Ток делителя напряжения
        0,45 мА
        [Макс. Номинал] Напряжение питания
        2500 В
        Общее сопротивление делителя напряжения
        5,62 МОм
        Фото Розетка типа D в сборе E6133-04
        Розетка типа D в сборе E6133-04
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Hamamatsu
        Тип комплектующих для ФЭУ
        розетки типа D
        Категория (для бренда)
        Комплектующие для фотоэлектронных умножителей, Фотоэлектронные умножители
        Применимый ФЭУ
        25 мм лобового типа
        Полярность напряжения питания
        -
        [Макс. Номинал] Ток делителя напряжения
        0,3 мА
        Ток утечки в сигнале Макс.
        1,0 х 10–10 А
        [Макс. Номинал] Напряжение питания
        1250 В
        Общее сопротивление делителя напряжения
        4,29 МОм
        Фото Розетка типа D в сборе E2924
        Розетка типа D в сборе E2924
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
