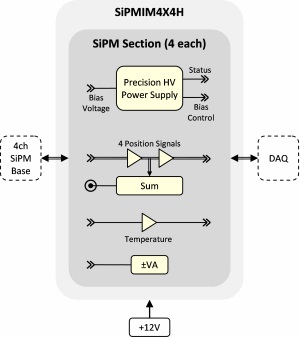

Интерфейсный модуль SIPMIM4X4 упрощает работу с 4-канальными платами считывания. Он подает питание на плату, заносит в буферную память 4 сигнала положения событий, возникающих на матрице кремниевого фотоумножителя для внешнего АЦП, и суммирует сигналы положения для внешнего дискриминатора. Этот интерфейсный модуль может подключаться непосредственно к осциллографу или анализатору данных с помощью стандартных BNC разъемов.
Особенности:
- D-Sub разъемы входного и выходного сигнальных портов совместимы с АЦП платой сбора данных серии MDU;
- обеспечивает 16 сигналов положения событий, возникающих на матрице кремниевого фотоумножителя, и сигнал триггера к плате АЦП MDU20-GI16 или MDU40-GI32;
- обеспечивает управление напряжением смещения и подачу сигналов индикации состояния;
- сигналы управления и состояния доступны на отдельном разъеме для удаленного управления;

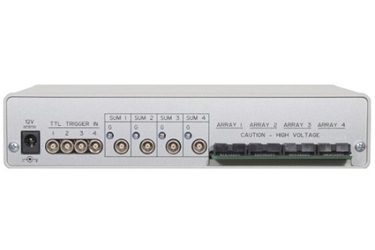

- выходной сигнал суммирования событий и входной сигнал TTL триггера доступны для подключения к внешнему дискриминатору;
- подключение до 4-х четырехканальных плат считывания серии AB4;
- суммирование 4-х сигналов положения с регулировкой коэффициента усиления и порога (на матрицу) для подключения к внешнему дискриминатору;
- занесение в буферную память всех сигналов положения событий, возникающих на матрице кремниевого фотоумножителя для подключения к внешнему АЦП;
- наличие входного сигнала TTL триггера на каждую плату считывания;
- точная подача напряжения смещения на каждую плату считывания с отключением в случае токовой перегрузки, контроль напряжения и протекающего тока;
- управление напряжением смещения, датчиком температуры на каждой плате считывания.
Дополнительные комплектующие входящие в комплект поставки:
- источник питания 12В, 1А;
- 4 шт. шлейфовых кабелей с разъемами длиной 1 метр для подключения 4-канальных плат считывания серии AB4;
- 1 шт. шлейфовый кабель с разъемом длиной 30 см для подключения платы АЦП серии MDU;
- алюминиевый корпус.
|
