        Интерферометр GL16, для многоволоконных разъемов

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Обработка оптоволокна
        —
        Оборудование Vytran Thorlabs
        —
        Измерение геометрии торца
        —Интерферометр GL16, для многоволоконных разъемов

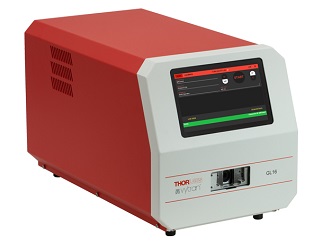

        Интерферометр GL16, для многоволоконных разъемов
        Производитель: Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Thorlabs

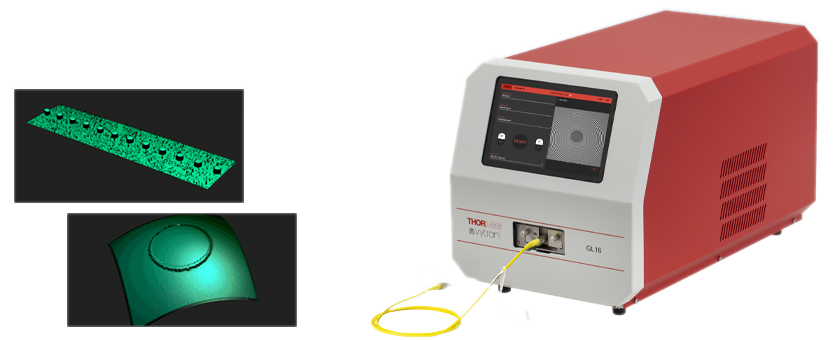

        Прибор для измерения геометрии торца оптоволокна Vytran® GL16 компании Thorlabs представляет собой простую в использовании систему для измерения и визуализации геометрии торца одно- и многоволоконных разъемов. В нем используется бесконтактная сканирующая низкокогерентная интерферометрическая методика (SWLI), чтобы обеспечить высокую точность, повторяемость и надежность при тестировании оптоволоконного разъема, особенно при тестировании на соответствие / несоответствие требованиям с использованием стандартов IEC или Telcordia. Управление осуществляется локально через сенсорный дисплей или удаленно через приложение на основе браузера.

        Все компоненты системы Vytran® GL16 Thorlabs, такие как интерферометр, прецизионная оптика, высокоскоростные камеры и система управления, полностью интегрированы в закрытый корпус. В интерферометре GL16 используется широкополосный светодиодный источник света с длиной волны 570 нм c линзой объектива, оптимизированной для интерферометра Майкельсона, для измерения фазового сдвига при изменении высоты "неровности" до 35 мкм. Пьезоэлектрическая платформа перемещает линзу относительно разъема и собирает полученные в результате интерференционные картины с помощью камеры высокого разрешения. Создается трехмерная карта высоты поверхности разъема, которая затем используется для расчета геометрических параметров волокна с разрешением по высоте 1.1 нм и латеральным разрешением 2.2 мкм. Низкокогерентная интерферометрия позволяет проводить высокоточные измерения поверхности разъема или волокна, и позволяет характеризовать вдавленные или выступающие волокна, которые не будут распознаны при использовании монохроматического интерферометра.

        Прилагаемое крепежное приспособление GL16M4 типа MT позволяет за 8 секунд измерять до 72 волокон одновременно в кабельных наконечниках с 12 рядами волокон. Интерферометр GL16 может работать с разными типами волокон и разъемов путем замены прилагаемого крепежа.

        Особенности:

        - Интерферометр для анализа геометрии торца оптоволоконных разъемов;

        - Для разъемов с одним или несколькими волокнами;

        - Трехмерная карта поверхности разъема;

        - Бесконтактная сканирующая низкокогерентная интерферометрия;

        - Полностью соответствует отраслевым стандартам, например, IEC и Telcordia;

        - Совместим со всеми основными типами разъемов;

        - Стандарты NIST для калибровки увеличения и наклона платформы;

        - Результат сканирования на сенсорном экране через ≤8 секунд (тип.);

        - Удаленное управление измерениями с помощью ПО;

        - Экспорт данных в формате .CSV, база данных SQL типа или отчет о сканировании.

        Комплект поставки:

        - Интерферометр GL16;

        - Программное обеспечение;

        - Фиксатор волокна GL16M4;

        - Калибровочная сетка для отслеживания увеличения по NIST;

        - Калибровочный стандарт наклона платформы 0° / 8° (NIST);

        - Очиститель волоконных разъемов;

        - Внешний источник питания: 100 - 240 В (AC), 50/60 Гц, 4.0 A;

        - Шнур питания.

        Дополнительное оборудование:

        - Фиксаторы волокон;

        - Инструменты выравнивания;

        - Крепежная вставка для разъемов с полировкой под углом.

        Технические характеристики интерферометра GL16 Vytran от Thorlabs:

        Параметры

        Значения


        Диаметр волокна

        Одно волокно в разъеме

        60 – 280 мкм

        Несколько волокон в разъеме

        60 – 250 мкм


        Разъемы

        Одно волокно в разъеме

        FC/PC, FC/APC, SC/PC, LC/PC

        Несколько волокон в разъеме

        Наконечник типа MT (MT12 или MT16)

        Коннектор MPOa (MPO12 или MPO16)

        Латеральное разрешение измерений

        2.2 мкм

        Разрешение измерения высотыb

        1.1 нм

        Поле обзора

        4.2 мм x 2.4 мм

        Диапазон глубины сканирования

        70 мкм


        Общее время измерений

        Одно волокно в разъеме

        4 с (тип.)

        Несколько волокон в разъеме

        8 с (тип.)

        Жесткий диск (SSD)

        500 Гб

        Вес

        10.4 кг

        Питание

        120 / 240 В (AC), 50 / 60 Гц при 1 A

        Размеры (Д x Ш x В)

        10.15" x 18.38" x 11.14"

        (257.8 мм x 466.9 мм x 238.0 мм)

        Примечания:

        a. Разъемы MTP® также могут быть установлены в фиксаторах, совместимых с разъемами типа MPO.

        b. Определяется как измеримая разница высот на поверхности разъема с использованием интерферометрических полос и глубины цвета камеры.

        Программное обеспечение

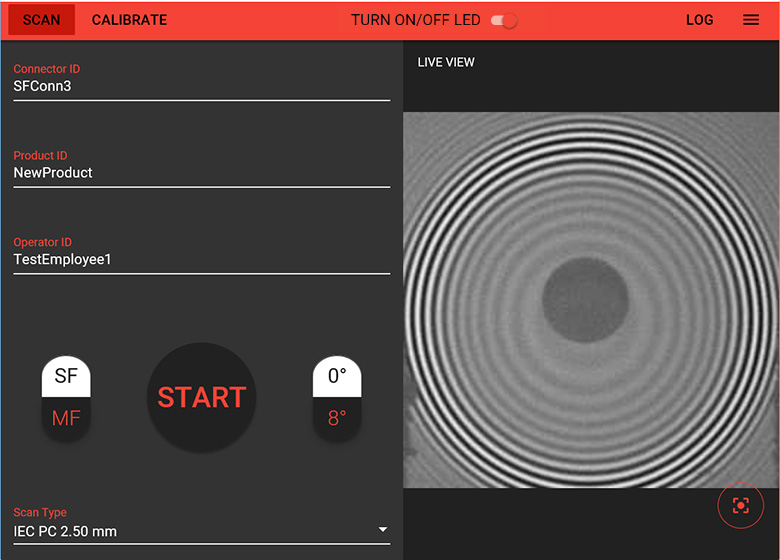

        Интерферометрическое сканирование используется для измерения геометрии волокна и соединителя и сравнения результатов с базой данных стандартных условий прохождения / отказа. Волокно отображается в виде темного круга, а центр интерференционных колец указывает на центр поверхности разъема.

        Для доступа к файлам требуется Авторизация
        Руководство пользователя интерферометром GL16
        14.1 MБ
        Чертеж интерферометра GL16
        93.3 Кб
        Обзор функций и характеристик GL16
        2 MБ

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Связанные товары

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97Москва
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        Москва, ул. Шаболовка, д. 10,корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
