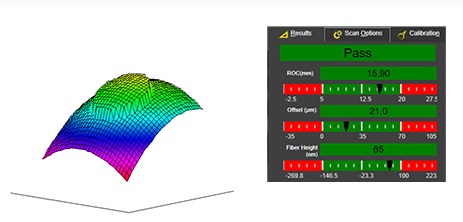

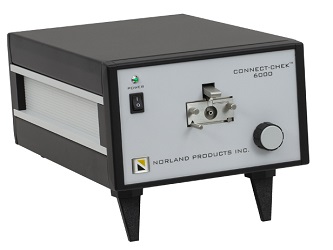

Интерферометр Vytran® Connect-Chek™ компании Thorlabs автоматически и с высокой точностью измеряет радиус кривизны полировки, смещение вершины и высоту волокна в любом одноволоконном (одножильном) PC или APC разъеме. Интерферометр CC6000 использует бесконтактный метод фазового анализа для быстрых и надежных измерений геометрии торцов разъемов. Этот компактный интерферометр имеет ручку для переноски и должен быть подключен к настольному компьютеру или ноутбуку (не входит в комплект) со стандартным портом USB 2.0 для работы. Прилагаемое программное обеспечение CC6000, которое используется для управления интерферометром, может быть установлено на компьютер с минимальными требованиями. Предназначенный для использования как на заводе, так и в полевых условиях, этот интерферометр предоставляет важную информацию о качестве, необходимую для обеспечения долговременной эффективной работы оптоволоконных разъемов.
|

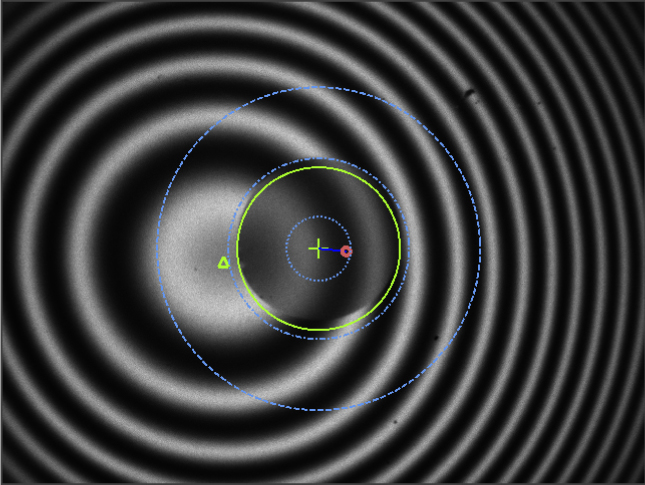

Поставляемое ПО с функцией Live View позволяет пользователю регулировать фокус в режиме реального времени для максимального контраста изображения, что гарантирует высокую точность и скорость измерений. |

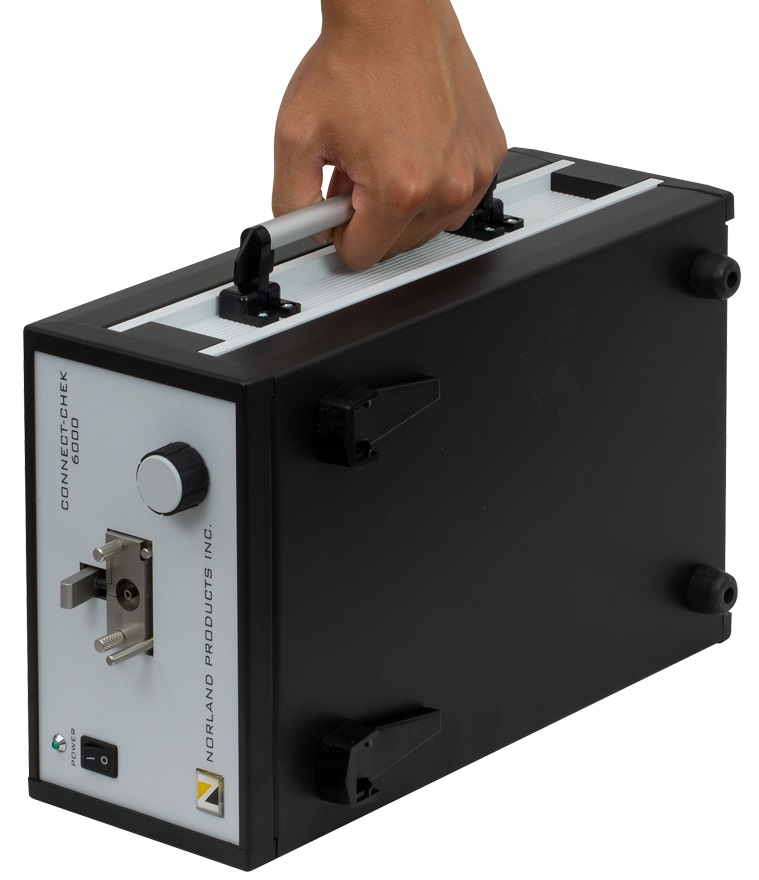

Портативный интерферометр со встроенной ручкой для переноски предназначен для использования как на производстве, так и в полевых условиях. |
Система оптимизирована для обеспечения максимальной стабильности и устраняет необходимость в повторной калибровке, кроме случаев повторного присоединения или замены креплений. Необходимость в перефокусировке также уменьшается за счет отсутствия движущихся компонентов и ограниченного воздействия загрязнений окружающей среды на оптические компоненты.
Особенности:- Автоматизированный бесконтактный анализ торца одноволоконного разъема; - Быстрое измерение радиуса кривизны, смещения вершины полировки, а также западания или возвышение волокна; - Практически не требует перефокусировки – отсутствуют подвижные элементы; - ПО устанавливается на ПК (не входит в комплект) с Windows® 7 или выше; Сменные держатели для наконечников Ø1.25 мм - Ø2.50 мм, PC или APC, одноволоконный разъем.
|
Комплект поставки:- Система CC6000; - Внешний источник питания; - Шнур питания; - Программное обеспечение; * - Руководство пользователя; - Крепление CC250P для Ø2.5 мм PC разъемов; - Инструмент калибровки держателя - RT250P;
- Инструмент очищения разъема. Дополнительное оборудование:- Держатели волокна V-образной канавкой; - Инструменты для калибровки держателей волокна. * Для работы необходим компьютер с портом USB 2.0 (не входит в комплект). |
Техническая документация на интерферометры Vytran® Connect-Chek™ компании Thorlabs:
|
Модель |
CC6000 | ||
|
Параметры измерений |
Диапазон |
Повторяемостьa |
Воспроизводимостьb |
|
Радиус кривизны |
3 - 50 мм |
1% |
2% |
|
Смещение вершины |
0 мкм - 100 мкм |
2 мкм |
4 мкм |
|
Высота сферического волокна |
±160 нм |
5 нм |
10 нм |
|
Спецификация интерферометра | |||
|
Размеры (Д x Ш x В) |
13.9" x 8.8" x 5.9" | ||
|
Источник света |
Светодиодный (660 нм) | ||
|
Сенсор камеры |
CCD, 5.79 мм x 4.89 мм – чувствительная область | ||
|
Латеральное разрешение измерения |
1 мкм | ||
|
Увеличение |
10X объектив | ||
|
Поле обзора (Г x В) |
358 мкм x 336 мкм | ||
|
Минимальные требования к компьютеру | |||
|
Скорость |
Pentium IV 1.5 ГГц | ||
|
USB |
2.0 | ||
|
Операционная система |
Microsoft® Windows® 7 | ||
|
RAM |
1 Гб | ||
Примечания:
а. Определяется как разброс 1σ для 50 последовательных измерений без помех.
b. Определяется как отклонение 1σ для 50 последовательных измерений с повторной вставкой соединителя между каждым измерением.
|
