Поставщик
|
Pleora Technologies |
IP-ядро ПЛИС Pleora Technologies CoreGEV-Tx10 GigE Vision с гибкой гибридной архитектурой ускорителя помогает производителям сократить время выхода на рынок, снизить риски и снизить расходы, обеспечивая надежную, низкую задержку и высокую производительность передачи данных GigE Vision® для своих сенсорных систем.
Архитектура гибридного ускорителя ПЛИС
Уникальная гибридная реализация ускорителя ПЛИС Pleora Technologies позволяет пользователям запускать датчик, используя только встроенный процессор и чисто программный подход для быстрого прототипирования. После завершения реализации ПЛИС пользователи переключают программный драйвер в режим «FPGA Acceleration», используя ПЛИС для разгрузки потокового видео и обеспечивая передачу несжатых изображений со скоростью до 10 Гбит / с с малой задержкой. Программный метод также можно использовать для более медленных датчиков в семействе датчиков, что снижает затраты на разработку и обеспечивает согласованный интерфейс для программных приложений во всем семействе или семействах датчиков.
Видеоинтерфейс соответствует стандартам GigE Vision 2.0 и GenICam ™, обеспечивая возможность взаимодействия в сетевых или двухточечных цифровых видеосистемах разных производителей. Гибкий, динамически генерируемый, полностью настраиваемый подход к файлам GenICam XML позволяет пользователям быстро и легко добавлять собственные функции.
Полное комплексное решение
Потоки изображений, передаваемые IP CoreGEV-Tx10, должны быть получены конечным приложением, часто работающим на главном ПК. Комплект для разработки программного обеспечения (SDK) Pleora Technologies eBUS ™ - это многофункциональный набор инструментов для разработки приложений, предоставляющий комплексные API-интерфейсы для управления датчиками GigE Vision и для эффективного приема потоков изображений для обработки центральным процессором или графическим процессором. Используя eBUS, производители могут еще больше сократить время вывода на рынок и затраты на разработку для подключения своих конечных приложений к датчику.

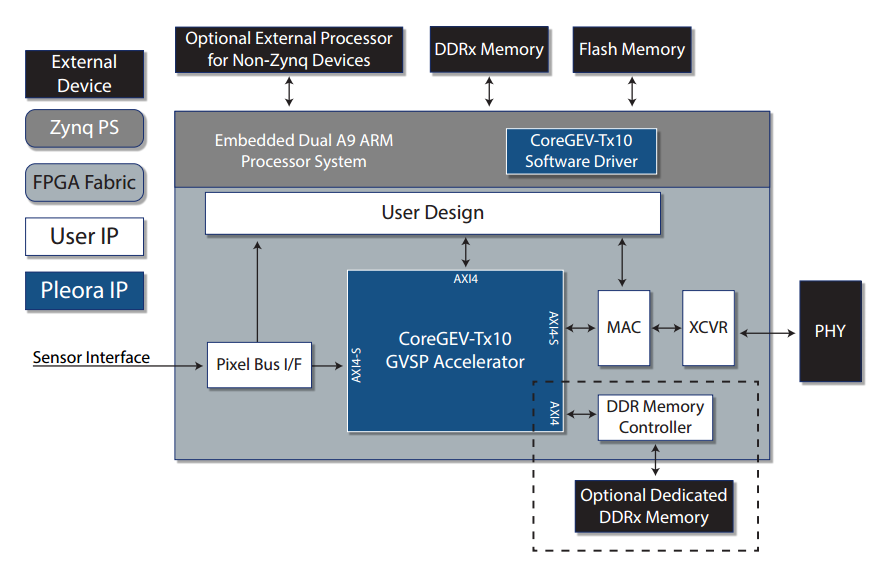

Внедрение IP-ядра Pleora Technologies CoreGEV-Tx10 GigE Vision в систему
Особенности:
- Поддерживает скорость передачи до 10 Гбит / с для несжатых изображений по стандартному Ethernet;
- Общие порты AXI обеспечивают быстрое подключение к системе центрального процессора, системе памяти, MAC / PHY и видеоинтерфейсу;
- Низкое использование ресурсов для выбора недорогого устройства;
- Гибридная архитектура, обеспечивающая быстрый режим быстрого прототипирования только с помощью программного обеспечения;
- Соответствие GigE Vision 2.0 обеспечивает совместимость с цифровыми видеосистемами от разных производителей;
- Интерфейс, совместимый с GenICam, обеспечивает легкий доступ к функциям программирования и упрощает интеграцию устройств обработки изображений в существующие или новые системы;
- Управление изображениями помечает изображение или группу изображений метаданными – обеспечивает контекст, необходимый для извлечения данных изображения из встроенного буфера кадра в случае сбоя питания или сети на приемнике.
Технические характеристики CoreGEV-Tx10 GigE Vision:
|
Параметры |
Значения | |
|
Форматы пикселей |
Моно 8–16 бит | |
|
Геометрия нажатий |
1X_1Y 1X2_1Y 1X4–1Y | |
|
Эталонный дизайн, стабильная непрерывная скорость передачи (Общая память между CoreGEV-Tx10 и процессором ARM) |
Режим только программного обеспечения 1,2 Гбит / с Режим ускорения 9,2 Гбит / с | |
|
Интерфейс сенсора |
Интерфейс AXI4-S - позволяет поддерживать любой пользовательский интерфейс шины пикселей | |
|
MAC |
Определяется пользователем, подключается через интерфейс AXI4-S. В эталонном дизайне используется Xilinx 10GE MAC | |
|
Поддерживаемые устройства | ||
|
Эталонный дизайн |
Zynq-7000 | |
|
IP-ядро |
RTL поддерживается на Artix-7, Kintex-7 и Virtex-7. | |
