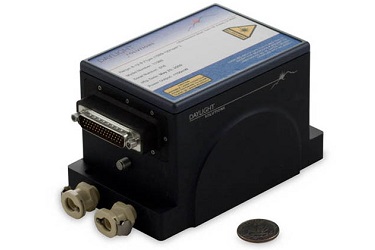

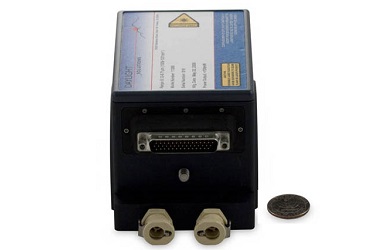

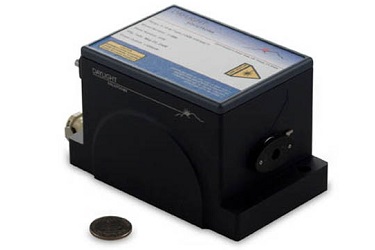

Компания Daylight Solutions представляет инфракрасный лазер среднего ИК диапазона серии Unicorn с фиксированной длиной волны излучения, работающий в непрерывном или импульсном режиме. Надёжная и устойчивая конструкция резонатора позволяет получить узкую спектральную ширину линии и длины волн излучения стабильные при различных условиях внешней среды. Этот источник излучения представляет с собой небольшой настольный прибор, в котором используется простое и эффективное терморегулирование, поэтому в импульсном режиме работы не требуется внешнее охлаждение, и только непрерывный режим работы лазера требует водяного охлаждения. Доступные длины волн излучения охватывают средний ИК диапазон от 3.5 мкм до 10.4 мкм и установлены на фабрике с точностью ±30 ГГц (±1 см-1 ). Лазер среднего инфракрасного диапазона серии Unicorn способен работать как в импульсном, так и в непрерывном режиме, давая пользователю возможность перестраивать систему модуляции и максимальной выходной мощности излучения вплоть до 500 мВт.
Новый многофункциональный HFQD контроллер (HFQD – High-Fidelity Quantum Cascade Drive, высококачественный квантово-каскадный драйвер) обеспечивает формирование более длительных импульсов, а также более высокой частоты повторения. Архитектура HFQD также обеспечивает более широкую полосу пропускания модуляции (до 2 МГц) для непрерывного режима работы и улучшенную защиту цепи для чипа усиления. Полный доступ к управлению работой лазера осуществляется с передней панели контроллера или через интерфейсы RS-232, GRIB или USB-подключение к компьютеру.
Особенности:
- Фиксированная длина волны излучения;
- Непрерывный или импульсный режим работы;
- Расширенная функциональность модуляции;
- Выбор из ряда точно выставленных длин волн излучения;
- Низкий дрейф длины волны излучения;
- Высокая выходная мощность излучения;
- Не требует криогенного охлаждения;
- Расширенный диапазон частоты повторений, длительности импульсов и скважности.
Применения:
- ЛИДАР;
- инфракрасная визуализация;
- калибровка инфракрасных детекторов;
- инфракрасная радиоэлектронная борьба;
- обнаружение токсичных промышленных химикатов;
- обнаружение утечек газа.
- дистанционное зондирование;
- атмосферные исследования;
Технические параметры ИК квантово-каскадных лазеров Unicorn:
|
Параметр |
Значение |
|
Режим работы |
импульсный и непрерывный 1) |
|
Центральная длина волны излучения 2) |
3.5, 3.8, 4.0, 4.2, 4.4, 4.5, 4.6, 4.9, 5.3, 6.1, 6.2, 7.4, 7.8, 8.1, 8.8, 9.5, 10.4 мкм |
|
Точность установки центральной длины волны |
±1 см-1 |
|
Расходимость пучка |
<5 мрад |
|
Стабильность луча |
<50 мкрад |
|
Поляризация |
линейная, вертикальная 100:1 |
|
Качество луча |
TEM00 |
|
Пучок М2 |
≤1.3 |
|
Размер пятна |
<2.5 мм (1/e) |
|
Сужение пучка |
стандартно 30-50 см (из выходного порта) |
|
Работа в непрерывном режиме: | |
|
Выходная мощность излучения 3) |
зависит от длины волны, стандартно >100 мВт |
|
Спектральная ширина линии 4) |
≤100 МГц |
|
Дрейф центральной длины волны излучения |
≤0.5 см – 1/8 часа в рабочем температурном диапазоне |
|
Ширина полосы токовой модуляции 5) |
до 2 МГц |
|
Высота амплитуды токовой модуляции |
>50% |
|
Высота частоты токовой модуляции |
~0.05 см-1 |
|
Работа в импульсном режиме: | |
|
Спектральная ширина линии |
≤1 см-1 |
|
Пиковая выходная мощность 1) |
зависит от длины волны, стандартная >100 мВт |
|
Минимальная средняя мощность (импульсный режим) 1) |
зависит от длины волны, стандартная >5 мВт |
|
Длительность импульса 6,7) |
40-500 нс |
|
Частота повторения 5,8) |
0.1-100 кГц |
|
Максимальная скважность 4) |
5% |
|
Изменение мощности (от импульса к импульсу) 9) |
<2% среднеквадратическое значение |
|
Параметры управления: | |
|
Управляющий интерфейс |
Контроллер SideKick 10) |
|
Запуск |
встроенный или внешний импульс, внешний запуск |
|
Внешние интерфейсы управления |
USB 2.0, Ethernet 10/100 |
|
Рабочие параметры: | |
|
Рабочая температура |
15-35 °C |
|
Рабочая влажность |
10-90% относительной влажности, без конденсации |
|
Охлаждение (импульсный режим) 11) |
пассивное воздушное |
|
Охлаждение (непрерывный режим) 7) |
водяное 12) |
|
Требования к электропитанию |
100-240 В, 50-60 Гц, однофазное |
|
Механические параметры: | |
|
Размер лазерной головки (ДхШхВ) |
140 х 88 × 84 мм |
|
Размеры контроллера (ДхШхВ) |
267 × 216 × 101 мм |
Примечание (все спецификации могут быть изменены без предварительного уведомления, т.к. проблематично указать точные значения параметров серии лазеров в одной колонке, поэтому некоторые значения параметров могут незначительно отличаться в зависимости от длины волны излучения):
1) некоторые длины волн излучения доступны только в импульсном режиме;
2) значения получены для пика кривой усиления доступной для чипов усиления. По большому счёту доступны все длины волн в диапазоне от 3.5 до 10.4 мкм, требует уточнения перед заказом;
3) обратитесь для уточнения мощности на интересующей вас длине волны излучения;
4) среднее значение более 200 мс;
5) не рекомендуется использовать токовую модуляцию в импульсном режиме;
6) некоторые чипы усиления могут поддерживать короткие или длинные длительности импульсов, более высокие частоты повторения и/или рабочие циклы;
7) с шагом 20 нс;
8) с шагом 0.1 кГц;
9) измеряемый в интервале больше 1 часа;
10) лазерные головки Unicorn совместимы только с HFQD контроллером;
11) без криогенного охлаждения;
12) энергопотребление системы водяного охлаждения ~50 Вт.
|
