Инфракрасный DPSS лазерный модуль для резки и маркировки / гравировки металла представляет собой насадку на 3D-принтер / станок с ЧПУ, имеет длину волны 1064 нм, выходную мощность 10 Вт (10 000 мВт) и включает в себя воздушное сопло и воздушный компрессор.
Особенности:- Возможность установки практически на любой 3D-принтер / станок с ЧПУ / XY-плоттер; - Высокая пиковая мощность; - Высокая точность лазерной гравировки (мин. пятно лазерного пучка 20 мкм (микрон)); - Высокая надежность лазерного модуля. 10 000 часов гарантированной наработки; - Усовершенствованный, универсальный монтажный кронштейн. |
Применения:- Резка металла: 0.2-0.3 мм легкая резка. 0.3-0.5 мм требуется несколько проходов; - Гравировка металла: золото, серебро, желтая, красная медь, алюминий, железо, зеркальная нержавеющая сталь и т. д; - Большинство пластиков (ПК, ПВХ, ПЭ, ПЭВП, АБС, ППР, ПЭТ, ПС, ПП, ППО, ПА, ПОМ, ПММА, АС и т. д.), пластиковая пленка и упаковка. |

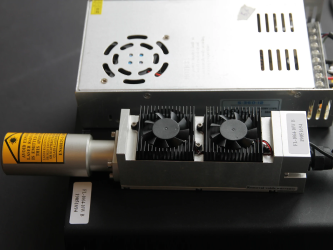

Комплектация:- Лазерный модуль DPSS (1064 нм) с оптической мощностью 10 Вт; - AC/DC, 12 В, 30 А (блок питания); - Защитные очки для длины волны 1064 нм. |
|
Технические характеристики:
|
Параметр |
Значение |
Приложение (ниже) |
|
Частота следования импульсов |
28.24 кГц |
График 1 |
|
Средняя мощность |
10.63 Вт |
График 2 |
|
Стабильность средней мощность (через 4 часа) |
0.239% |
График 2 |
|
Длительность импульса |
7.58 нс |
График 1 |
|
Поперечная мода |
TEM00 |
- |
|
Диаметр пучка |
~8 мм |
- |
|
Расходимость пучка, полный угол |
< 1.2 мрад |
- |
|
Высота пучка от основания |
16.5 мм |
- |
|
Габариты лазерной головки |
297 мм x 48 мм x 45 мм |
- |
|
Вес лазерной головки |
0.7 кг |
- |
|
Источник питания |
220 В |
- |
|
Встроенный драйвер |
PSU-FL-FDA |
- |
|
Габариты драйвера |
253 мм x 242 мм x 100 мм |
- |
|
Вес драйвера |
3.6 кг |
- |

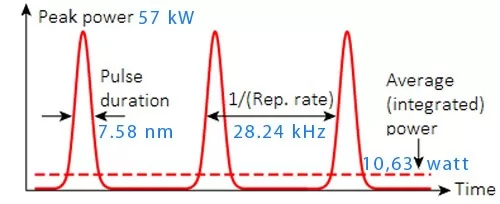

График 1

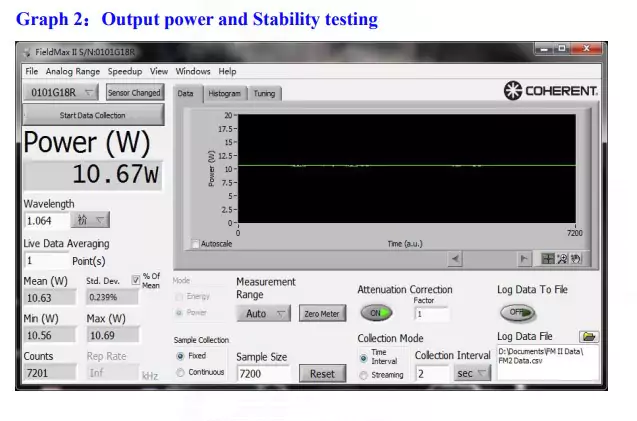

График 2
Аппаратная совместимость
Совместим со всеми станками с ЧПУ / плоттерами XY и, в основном, со всеми 3D-принтерами, в которых достаточно места для крепления излучателя лазерного луча.
Лазеры полностью совместимы с популярными 3D-принтерами и станками с ЧПУ: CR-10, Ender 2, Ender 3, Ender 4, Ender 5, MPCNC, X-Carve, Shark, Stepcraft, Prusa i3, Shapeoko 3, Lutzbot, Acro, Anet. A8, Flashforge, Anycubic i3, Eleksmaker, Ortur, Neje, Sainsmart, Atomstack, Wanhao, Tevo, Tronxy, ADIMLab, Robo 3D и многие другие.
Программная совместимость
Лазерный модуль DPSS может управляться любым программным обеспечением, которое запускается для управления 3D-принтером / станком с ЧПУ / плоттером XY. Совместимое ПО: T2Laser/Lightburn.
Управление
Через провода PWM (5 В) TTL. Может управляться через аналоговый вход (по запросу). Частота ШИМ-контроллера (сигнал TTL) 25 кГц.

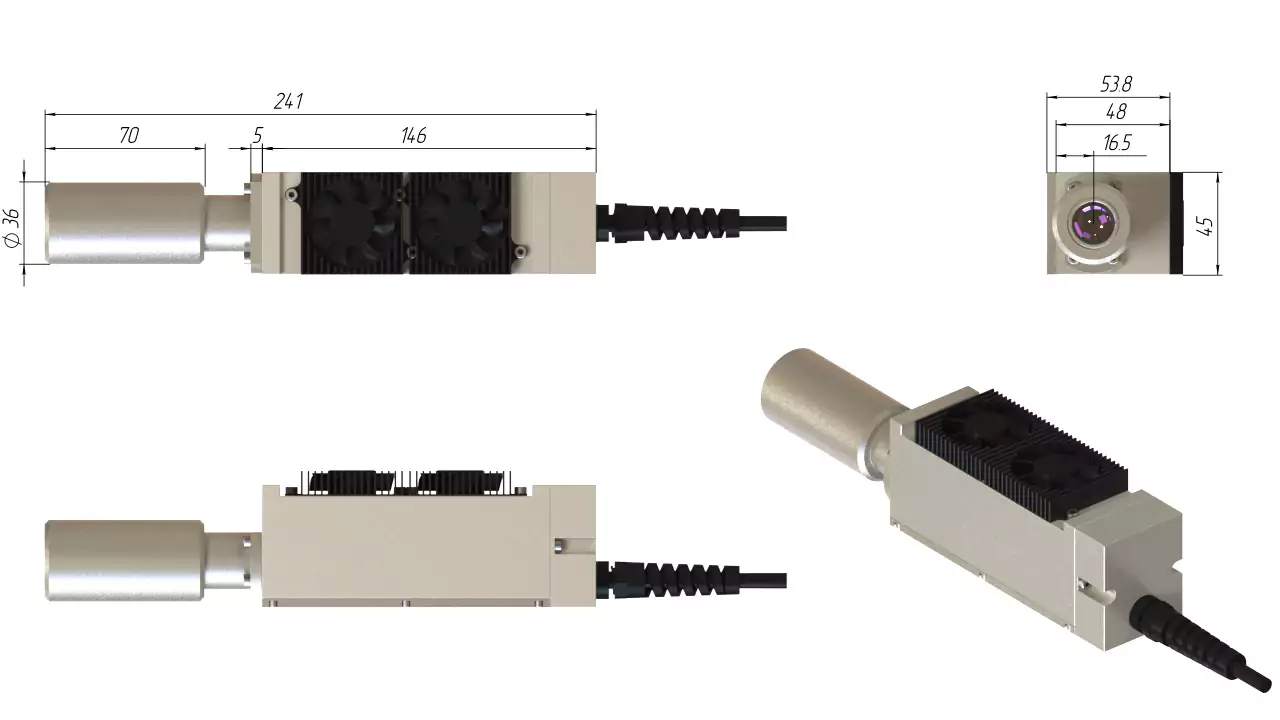

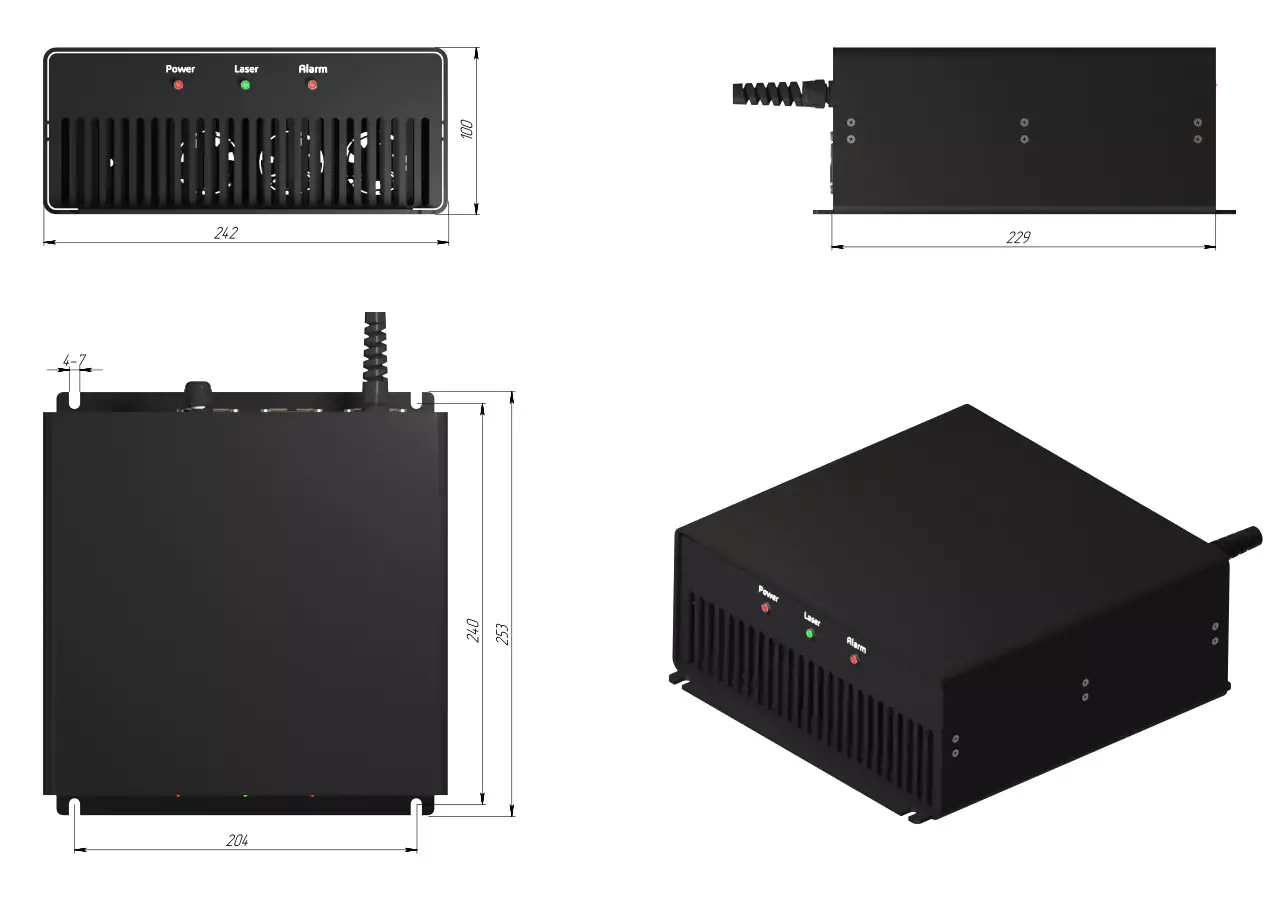

Габаритные размеры
Размер корпуса лазерного контроллера: 250 мм х 205 мм х 85 мм, вес: 3.52 кг
Головка лазерного излучателя без оптики: 146 мм х 45 мм х 52 мм, вес: 0.59 кг.
Головка лазерного излучателя с оптикой: 146+(55/110/160/215) мм х 45 мм х 52 мм.
Примеры:

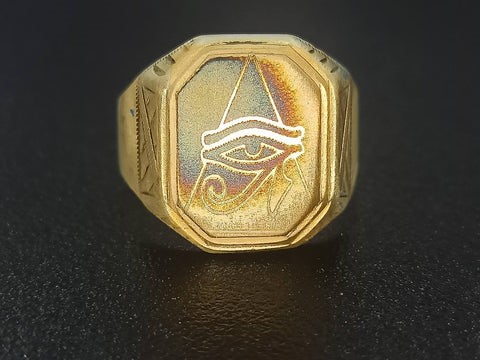

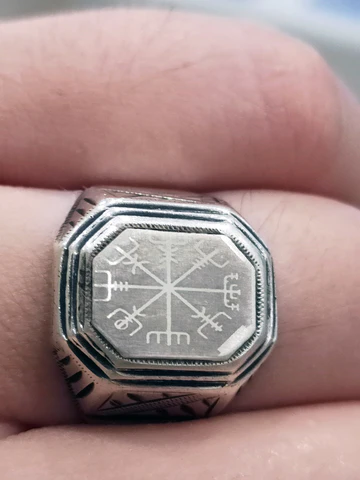

Ювелирная лазерная гравировка/маркировка на серебряном кольце
Гравировка на цветном серебре

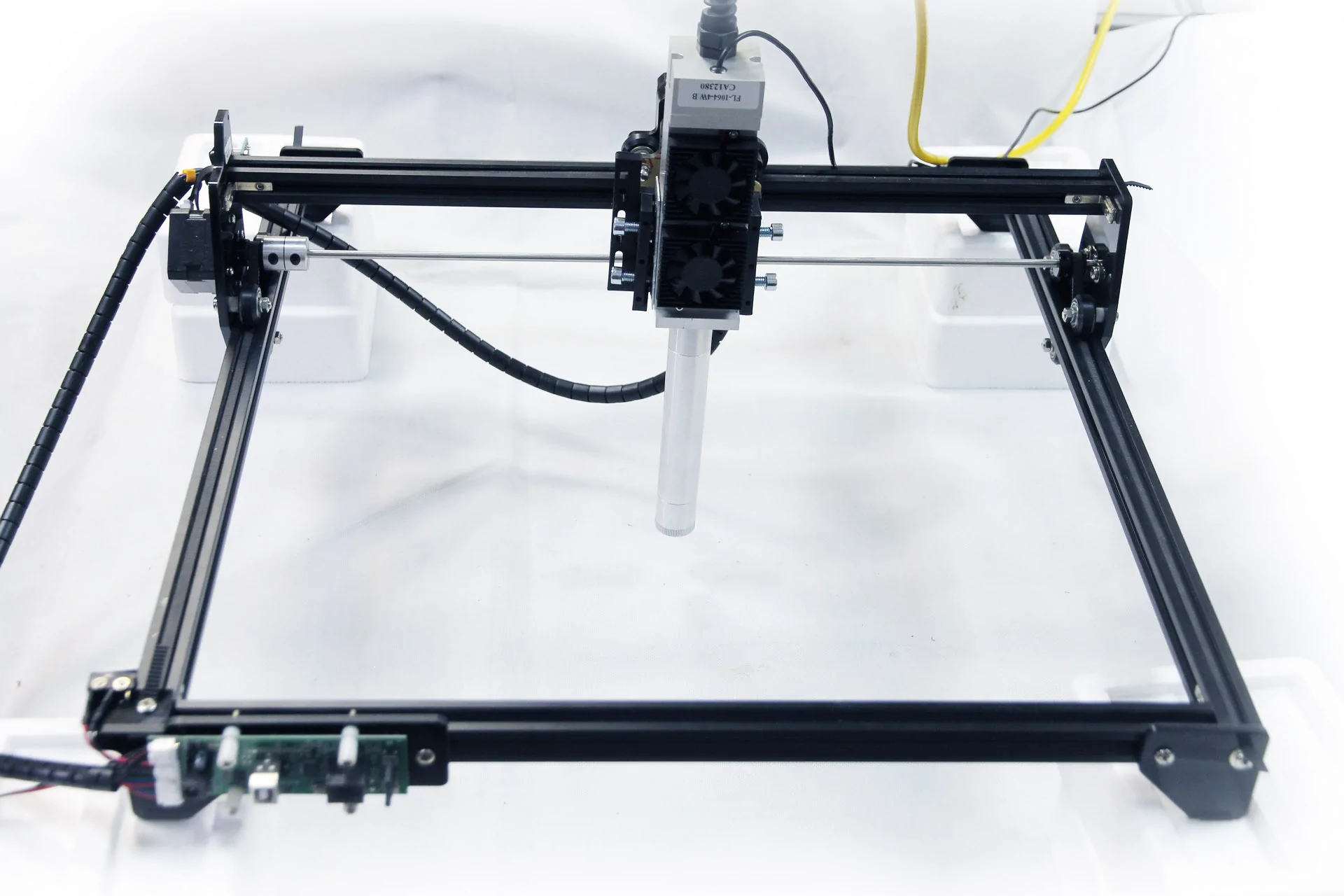

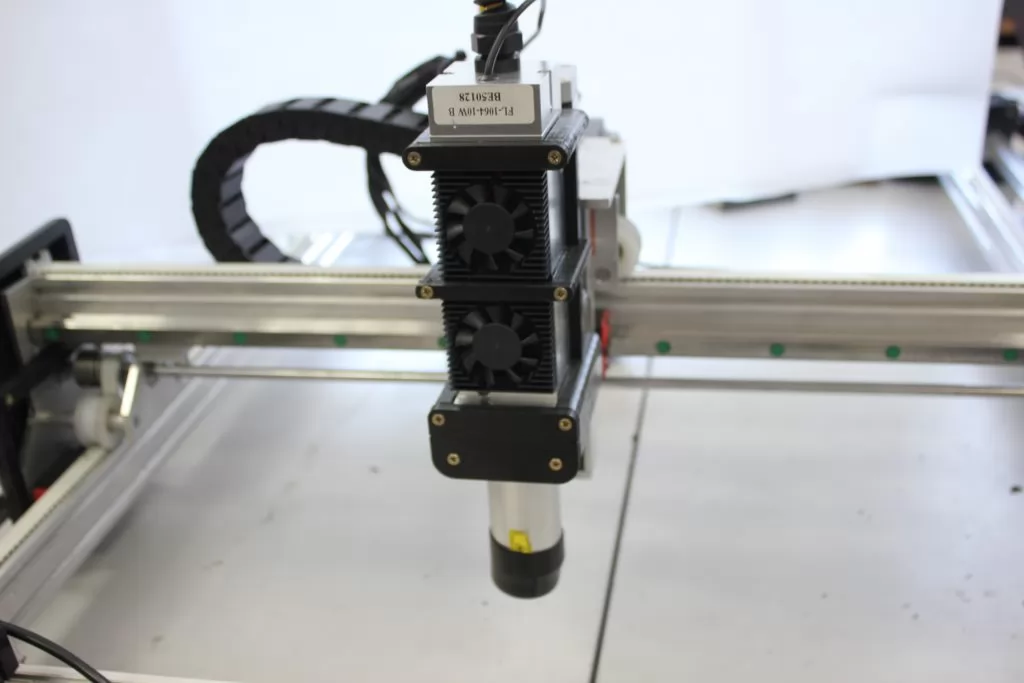

DPSS модуль, установленный на станине с ЧПУ

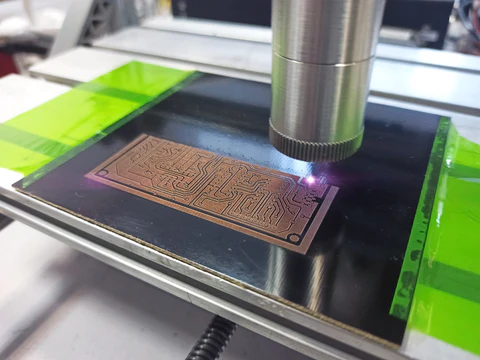

Лазерная резка печатных плат

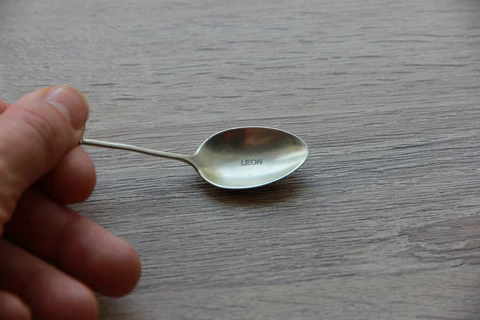

Гравировка на серебряной ложке

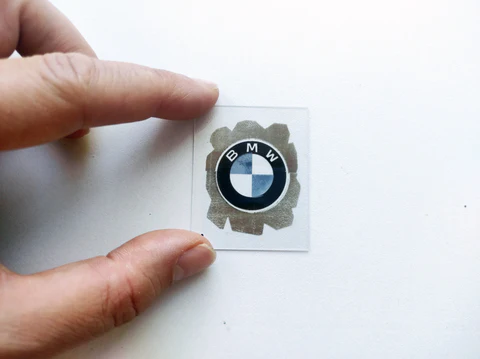

Цветная гравировка (травление) на сапфировом стекле

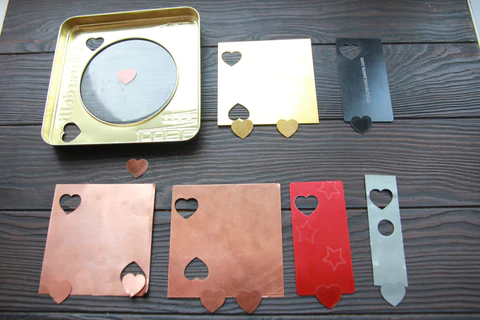

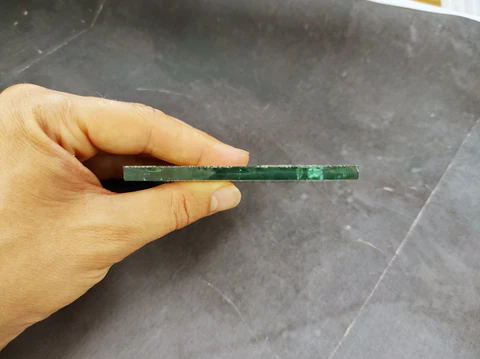

Лазерная резка разных материалов
Чистый и аккуратный край после лазерной резки

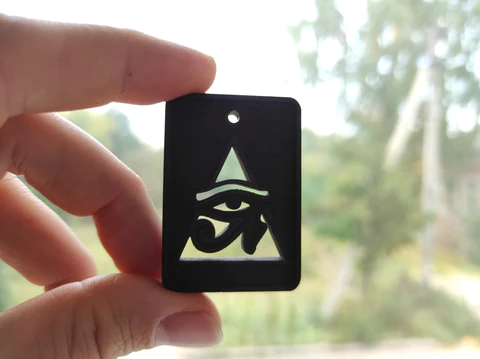

Лазерная резка темного дерева

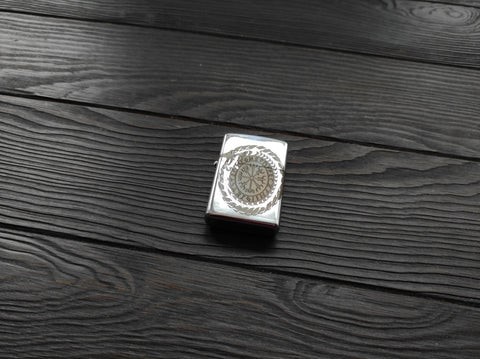

Маркировка на металлической зажигалке

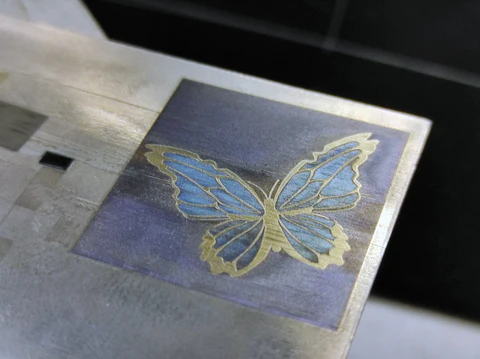

Цветная гравировка на титане («оттеночные» цвета)

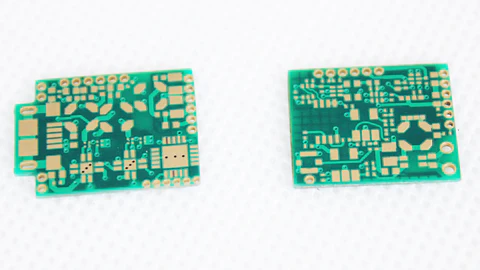

Печатная плата своими руками

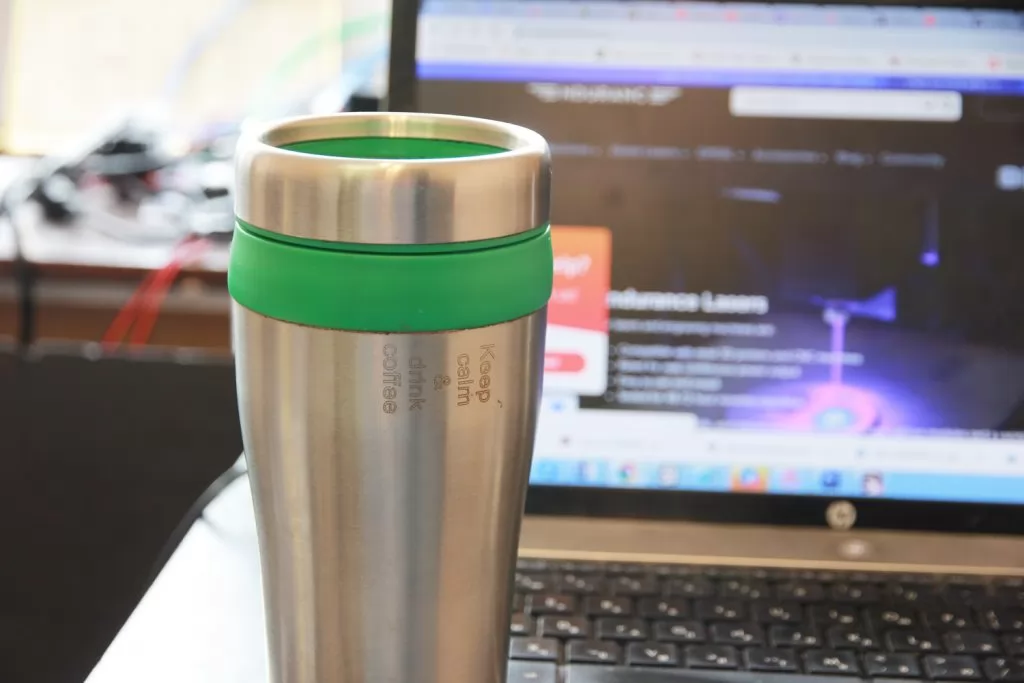

Гравировка на нержавеющей стали
