Инфракрасные термопарные матрицы фирмы Heimann Sensor GmbH позволяют проводить измерения распределения температуры по исследуемому объекту. Термопарные матрицы применяются в тех случаях, когда не требуется высокое разрешение детектора – контроль присутствия человека, определение горячих точек, предупреждение возникновения очагов возгорания, наблюдение за объектами, выделяющими тепло.
Преимуществами технологии изготовления термопарных матриц является относительно низкая стоимость по сравнению с использованием микроболометрических матриц, низкое энергопотребление, работа при отрицательных температурах, компактные размеры и высокая чувствительность к инфракрасному излучению. Термопарные матрицы из термоэлементов содержат интегрированные малошумящие усилители и узкополосные фильтры, а также микроконтроллер для обработки и последующей передачи аналогового сигнала. Термопарные матрицы HTPA оснащены EEPROM для хранения калибровочных данных и 16-битным АЦП.

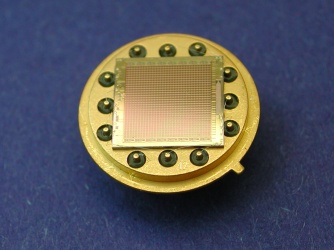

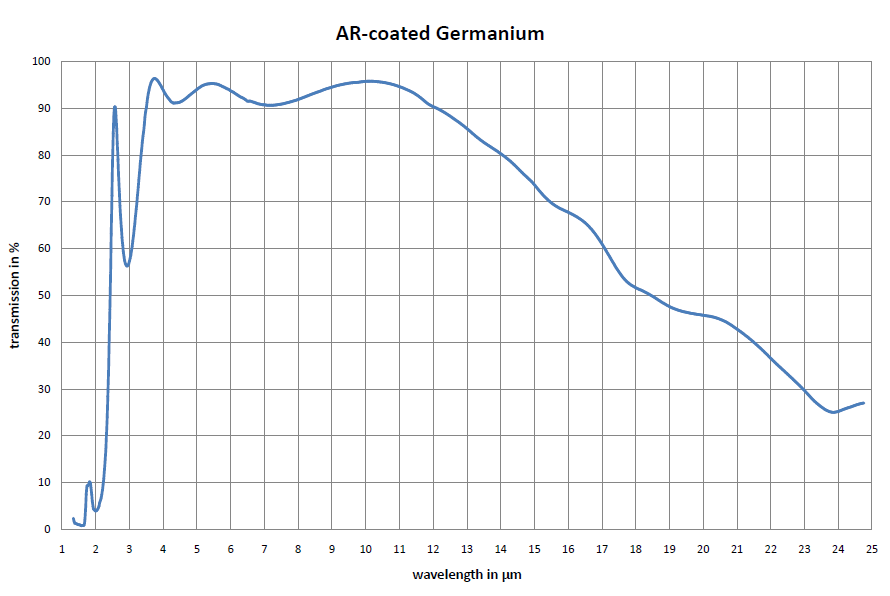

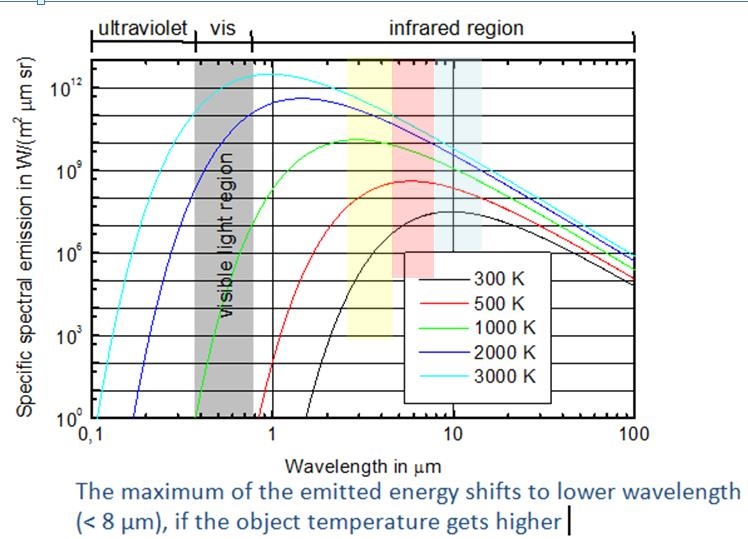

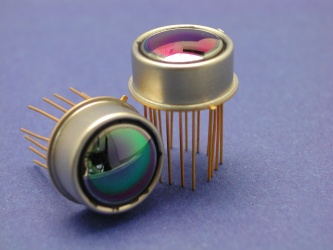

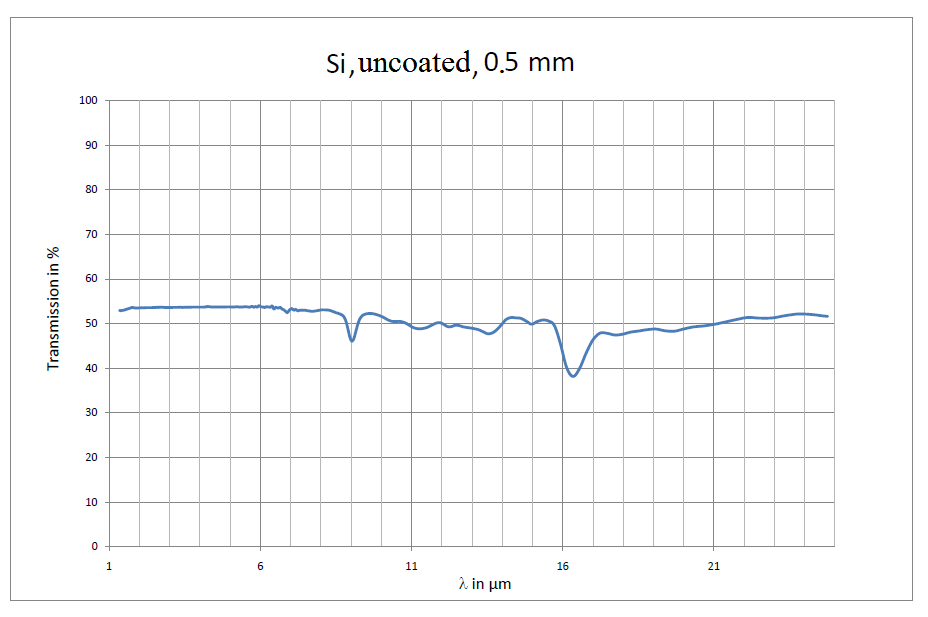

Термопарные матрицы комплектуются различными типами линз, позволяющими получить угол зрения, удовлетворяющий требованиям заказчика. Поле зрения термопарной матрицы зависит от размера корпуса матрицы, а также встроенной оптики и может меняться по требованию заказчика. Твердотельные линзы изготавливаются из германия и могут иметь различный радиус кривизны для получения узко или широко направленного поля зрения. Также предлагаются термопарные матрицы с интегрированными двойными линзами, действующими как объектив. Кроме того, возможно изготовление специализированной оптики под конкретные задачи. Миниатюрные размеры и малое энергопотребление позволяют использовать термопарные матрицы в переносных устройствах с питанием от аккумуляторной батареи.
Особенности:
- Разрешение 8x8, 16х16, 16х4, 32x31, 32x32, 80х64;
- Интегрированная оптика с различным углом обзора;
- Встроенная электроника для обработки сигнала;
- Измерение температуры объекта каждым пикселем;
- Миниатюрный корпус, низкое энергопотребление;
- Температурная компенсация;
- Низкая стоимость по сравнению с микроболометрическими матрицами;
- Работа при отрицательных температурах.
Параметры термопарных матриц HTPA Heimann Sensor:
|
Параметр |
HTPA8x8d |
HTPA16x4R0 |
HTPA16x4 R1 |
HTPA32x32d |
HTPA80x64d |
Единица измерения |
|
Напряжение питания |
3.3±0.3 |
3 |
2.6 |
3.3±0.3 |
3.3±0.3 |
В |
|
Потребляемый ток |
4±0.5 |
<6 |
9 |
8±1 |
25 |
мА |
|
Температура окружающей среды |
-20 до 85 |
-40 до 85 |
-40 до 85 |
-20 до 85 |
-20 до 85 |
°С |
|
Температура исследуемого объекта |
-20 до >1000 |
-50 до 800 |
-50 до 1100 |
-20 до >1000 |
-20 до >1000 |
°С |
|
Частота кадров |
7-800 |
0.5-512 |
0.5-512 |
2-60 |
1-200 |
Гц |
|
Температурная чувствительность (при 1 Гц) |
100 |
500 |
200 (при 4 Гц) |
150 |
250 |
мК |
|
Интерфейс передачи сигнала |
I²C |
I²C |
I²C |
I²C |
SPI |
- |
| Техническая документация |
|
|
|
|
|
Демонстрация работы ИК матриц 120х84
Съемка на автостоянке. Китай 2019
Съемка в ресторане
Демонстрация термопарных матриц Heimann Sensor в корпусах TO
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Heimann Sensor занимается производством термопарных датчиков, модулей и матриц для бесконтактного измерения температуры, а также пироэлектрических детекторов для инфракрасного газоанализа.
