VIGO Photonics предлагает самые маленькие на рынке, экологически безопасные модули для регистрации излучения в MWIR диапазоне с общими размерами микросхем 10 x 10 x 3 мм. Доступные по цене модули детектирования основаны на полупроводниковом материале InAsSb, что означает отсутствие ртути или кадмия и приводит к созданию устройства, соответствующего требованиям RoHS.

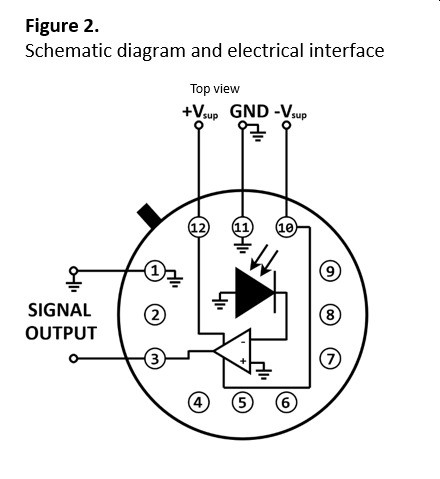

AM03120-01, доступный детекторный MWIR InAsSb модуль, представляет собой неохлаждаемый модуль для регистрации ИК излучения в компактном корпусе TO8. Чувствительный элемент InAsSb с многопереходным фотоэлектрическим преобразователем напрямую интегрирован с малошумящим предусилителем. Аналоговый выход с усилением может быть подключен непосредственно к измерительному оборудованию.
Детекторный модуль оснащен окном с просветляющим покрытием, предотвращающим нежелательные эффекты помех. Конечный продукт может быть предложен как OEM-компонент (только печатная плата с чувствительным элементом), установленный на подставке TO8 или смонтированный и запечатанный в корпусе TO8 с окном.

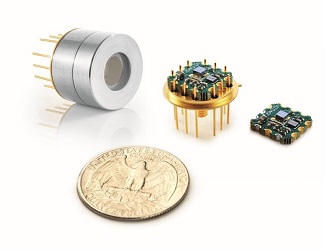

InAsSb детекторы (AM03120-01) доступны для покупки в трех вариантах. AM03120 - в корпусе TO8. AM03110 - на стальном основании. Также возможно заказать миниатюрную микросхему размером 10 х 10 х 3 мм с усилителем на печатной плате - AM03100.
Большим преимуществом данного детекторного модуля является отсутствие криогенного охлаждения. Устройство имеет небольшие размеры и, следовательно, имеет ограниченное энергопотребление. Детектор также отличается широким динамическим диапазоном, поэтому его можно использовать во многих интересных приложениях.
Применения
InAsSb модуль VIGO Photonics используется в различных приложениях. Благодаря своей высокой скорости отклика он подходит для применений, где MWIR лазерных источник коротких импульсов передает информацию, например, в спектроскопии MWIR. Данный модуль разработан для приложений, в которых размеры доступного пространства ограничены. Дополнительным преимуществом является низкое энергопотребление, которое подходит, например, для устройств с батарейным питанием. Остальные области применения: лазерная метрология, мониторинг промышленных и лабораторных процессов, мониторинг и контроль мощности лазера.
Технические характеристики:
|
Параметры |
Мин. |
Тип. |
Макс. |
|

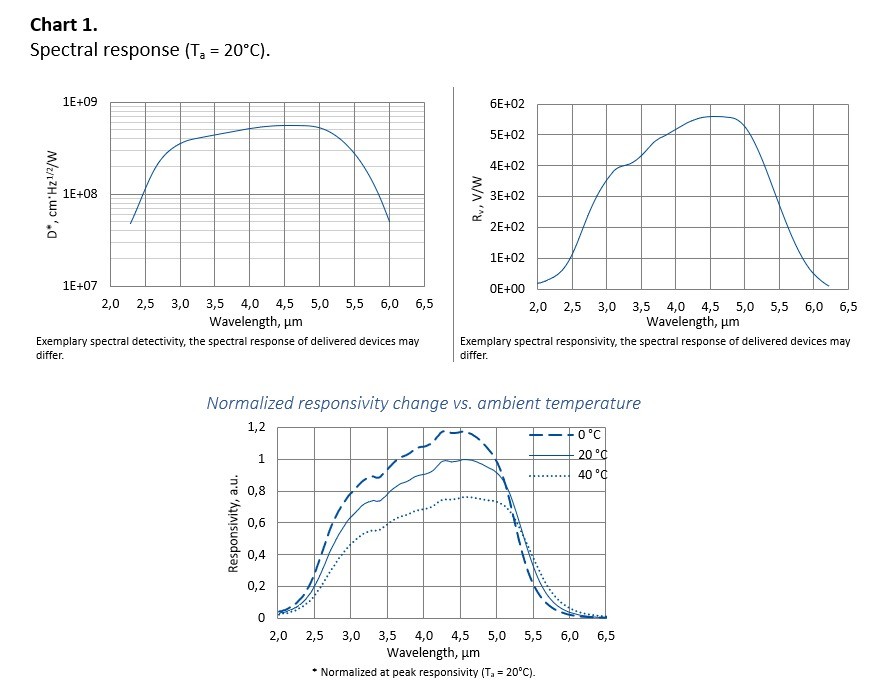

Длина волны среза нижняя λcut-on (10%), мкм |
– |
2.3 |
– |
|
Пиковая длина волны λpeak, мкм |
4.4 |
4.6 |
4.7 |
|
Длина волны среза верхняя λcut-off (10%), мкм |
– |
5.9 |
– |
|
Чувствительность D*(λpeak), см·Гц1/2/Вт |
3.4×108 |
5.5×108 |
– |
|
Плотность выходного шумового напряжения vn, нВ/Гц1/2 |
– |
100 |
130 |
|
Эквивалентная мощность шума NEP(λpeak), нВт/Гц1/2 |
– |
0.18 |
0.30 |
|
Чувствительность по напряжению Rv(λpeak), В/Вт |
– |
559 |
– |
|
Нижняя частота среза flo, Гц |
– |
DC |
– |
|
Верхняя частота среза fhi, Гц |
2.5M |
– |
– |
|
Трансимпенданс Ki, В/А |
4.65k |
4.70k |
4.75k |
|
Выходной импеданс Rout, Ом |
49.5 |
50.0 |
50.5 |
|
Выходное напряжение Vout, В |
0
|
–
|
2.50 (RL = 1 МОм)
|
|
Смещение выходного напряжения Voff, мВ |
-10 |
– |
+10 |
|
Напряжение источника питания Vsup, В |
– |
±3 |
– |
|
Ток источника питания Isup, мА |
– |
– |
20 |
|
Энергопотребление, мВт |
– |
– |
120 |
|
Материал активного элемента |
эпитаксиальная гетероструктура InAsSb | ||
|
Активная область A, мм×мм |
1×1 | ||
|

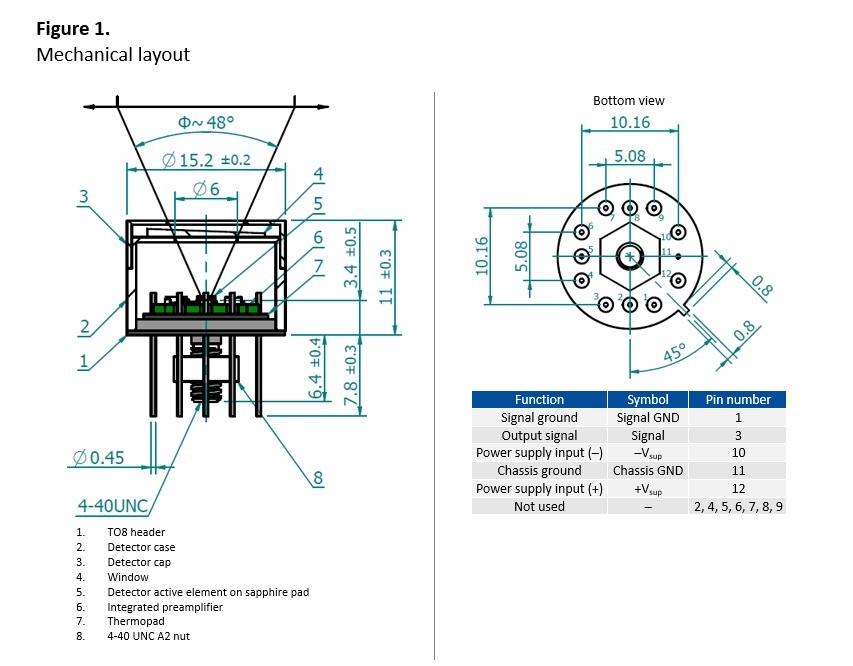

Корпус |
TO8 | ||
|
Угол приема Φ |
~48° | ||
|
Окно |
wZnSeAR | ||
|
Поставщик
|
VIGO Photonics |
|
Материал
|
InAsSb |
