Поставщик
|
VIGO Photonics |
|
Типы изделий
|
детекторы |
|
Применение
|
для ИК излучения |
|
Материал
|
InAsSb |

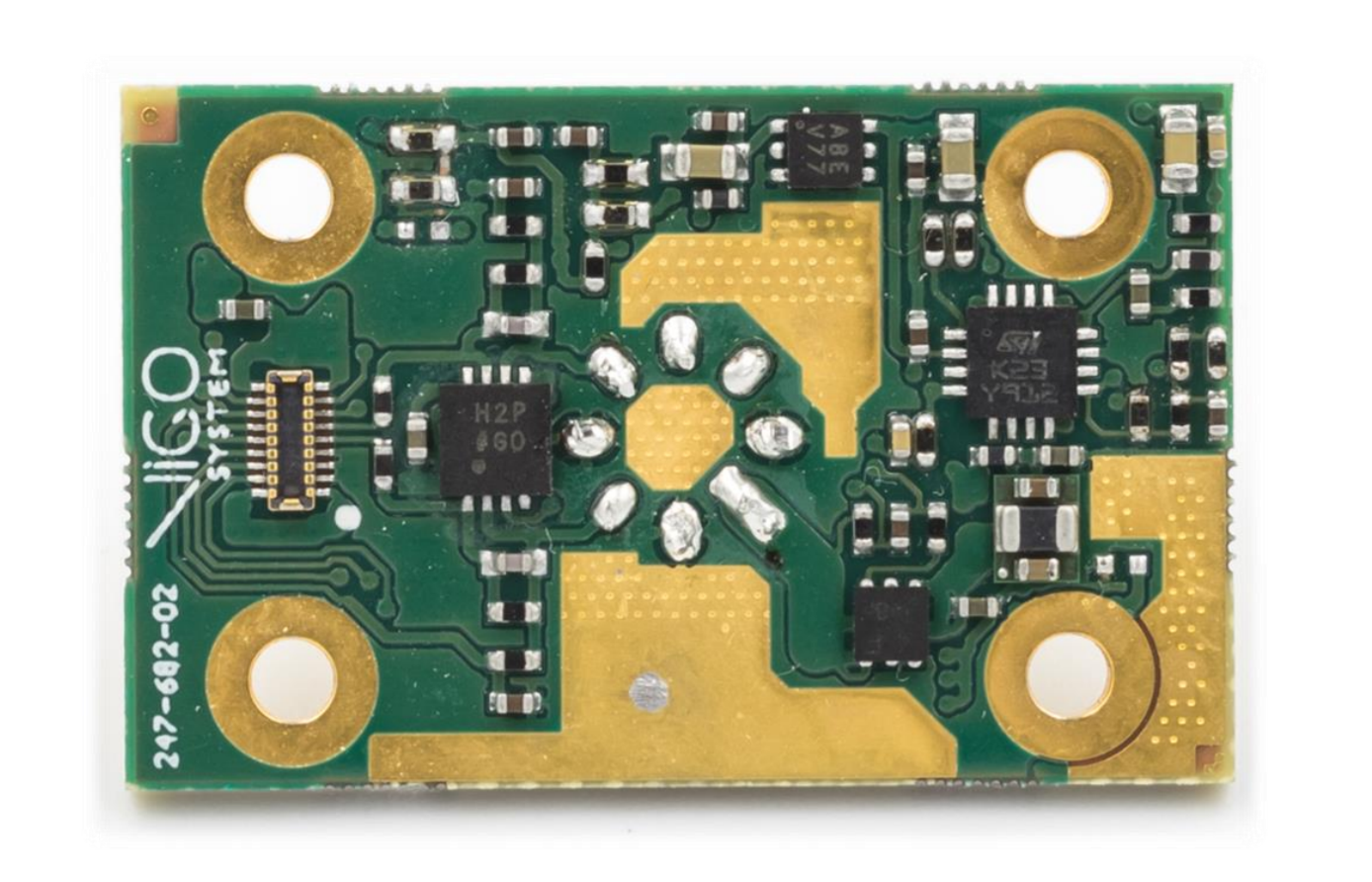

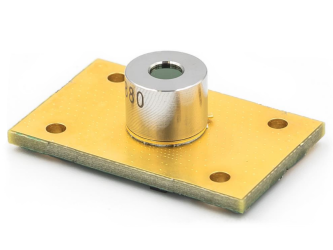

AMS3140-01 – это экономичный детекторный ИК модуль, предназначенный для применения в массовом производстве. Встроенный усилитель и регулятор температуры обеспечивают постоянную чувствительность в широком диапазоне температур окружающей среды. Широкая полоса пропускания и низкий угловой шум 1/f обеспечивают эффективные измерения с общедоступными источниками излучения, включая нагреватели MEMS и импульсные светодиоды или лазеры. Благодаря дифференциальному выходу AMS3140-01 обеспечивает простоту подключения через крошечные и недорогие разъемы с высокой устойчивостью к электромагнитным помехам. Небольшие размеры обеспечивают легкую механическую и тепловую интеграцию с целевым устройством. Планарное кремниевое окно с просветляющим покрытием упрощает работу с узкополосными источниками ИК-излучения.
Особенности:- Спектральный диапазон: от 2.5 до 5.7 мкм; - Площадь сенсора: 1x1 мм; - Встроенный регулятор температуры; - Настраиваемая температура чипа; - Низкий угловой шум 1/f: 50 Гц; - Полоса пропускания: от DC до 3 МГц или от DC до 6 МГц; - Одиночный источник питания низкого напряжения: 3.3 В; - Дифференциальный выход; - Маленькая плата для соединения; - Малые размеры: 30 мм x 19 мм x 10 мм. |
Применения:- Детекторы газа с МЭМС, светодиодными или лазерными источниками; - Датчики температуры; - Встроенные системы; - Портативные устройства. |

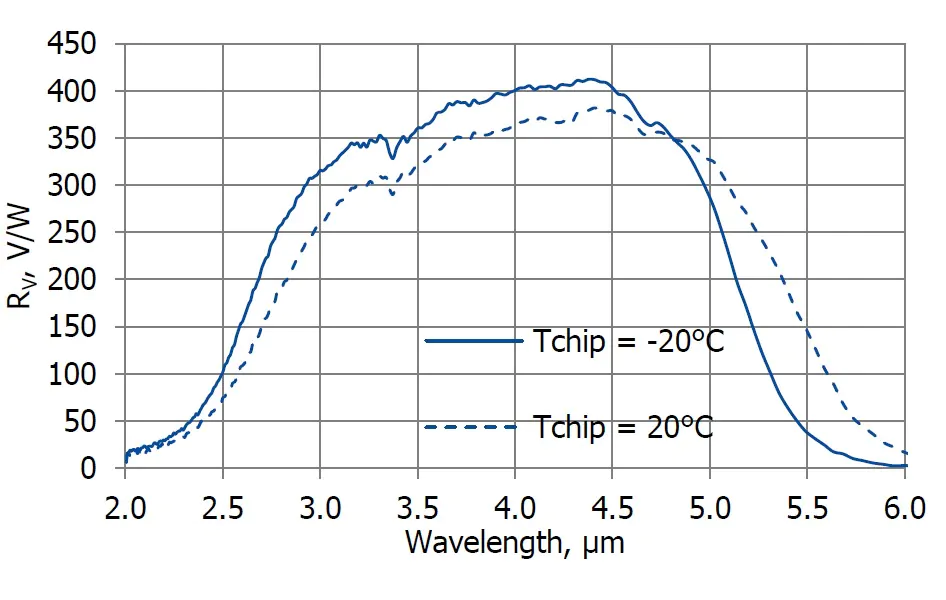

Спектральный отклик (Ta = 20°C)
Технические характеристики:
|
Параметр |
Значение | |
|
Температура чипа Tchip, °C |
-20 |
20 |
|
Материал активного элемента |
Эпитаксиальная гетероструктура InAsSb
| |
|
Площадь активной области А, мм×мм |
1×1
| |
|
Длина волны среза λcut-on (10%), мкм |
2.35 |
2.40 |
|
Пиковая длина волны λpeak, мкм |
4.3 |
4.4 |
|
Длина волны среза λcut-off (10%), мкм |
5.4 |
5.7 |
|
Обнаружительная способность D⋅(λpeak), см⋅Гц1/2/Вт |
2.0×109 |
5.0×108 |
|
Чувствительность к напряжению Rv(λpeak), В/Вт |
400 |
360 |
|
Нижняя частота среза flo, Гц |
DC
|
DC |
|
Верхняя частота среза fhi,(RLoad = 50 Ом) МГц |
6.1 |
3.0 |
|
Выходное сопротивление Rout, Ом |
50 | |
|
Размах выходного напряжения Vout, В |
0.2 (отрицательное) 2.8 (положительное) | |
|
Напряжение питания Vsup, В |
3.3 | |
|
Корпус |
TO39 | |
|
Угол приема Φ |
58° | |
|
Окно |
pSiAR | |

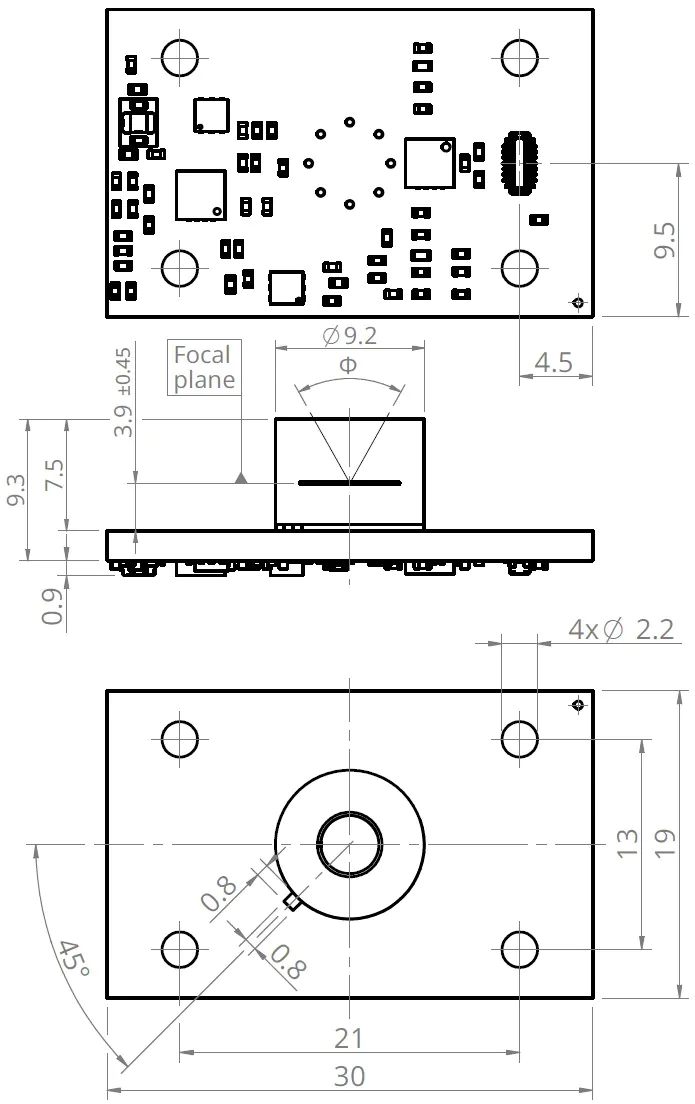

Чертеж
