Лабораторная работа: «Импульсный твердотельный лазер на кристалле Y3Al5O12:Nd с активной модуляцией добротности»
Изучаемые темы: |
|
|
- Импульсная лазерная генерация; - Активная модуляция добротности; - Акустооптический модулятор; |
- Основы сборки и юстировки импульсных лазеров; - Полупроводниковая накачка; - Визуализация инфракрасного излучения. |
Метод модуляции добротности позволяет получать лазерную генерацию в виде коротких импульсов (длительностью от нескольких наносекунд до нескольких десятков наносекунд) с высокой пиковой мощностью (от нескольких мегаватт до нескольких десятков мегаватт).
Типичные области применения таких лазеров, обработка материалов (например, резка, сверление, лазерная маркировка), накачка нелинейных преобразователей частоты, дальномеры и дистанционное зондирование.

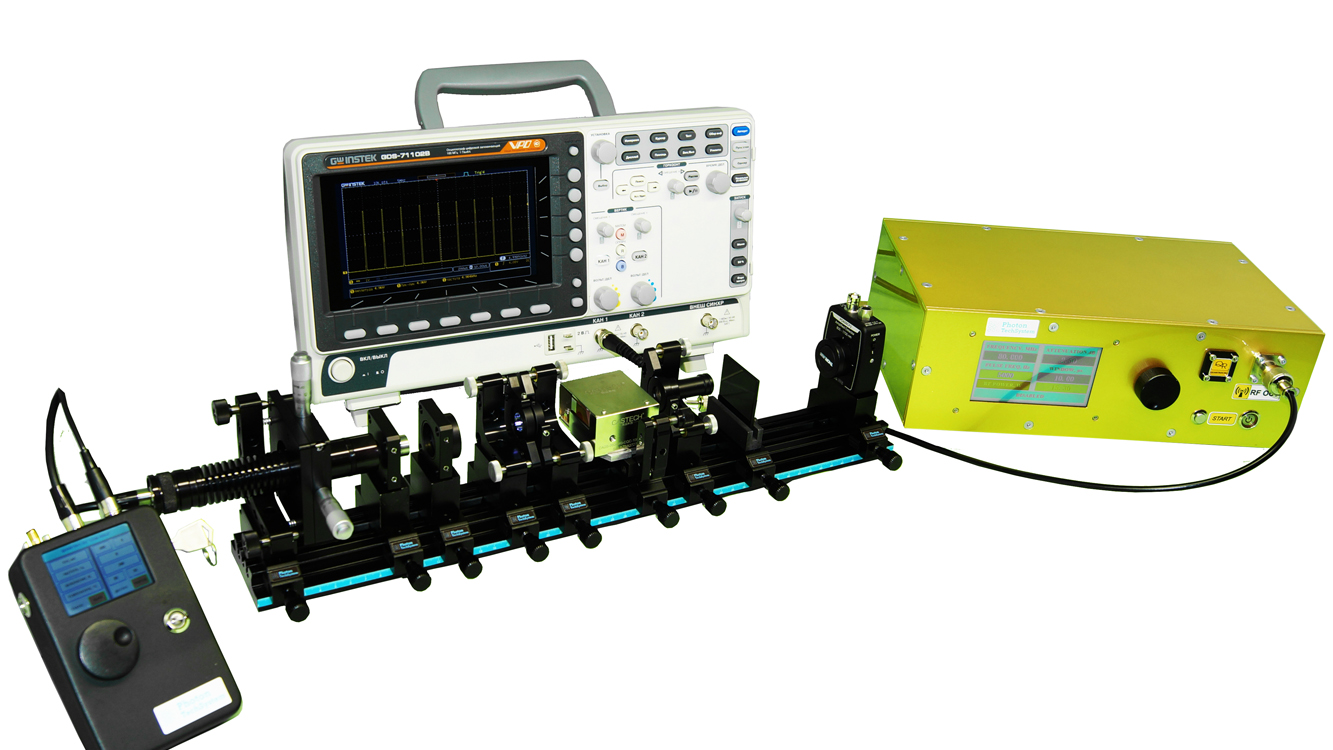

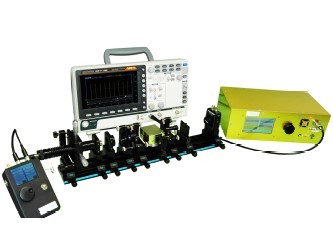

В настоящей работе осуществляется сборка макета импульсного твердотельного лазера на кристалле Y3Al5O12:Nd работающего в режиме активной модуляции добротности. В качестве акустооптического модулятора (АОМ) используется модулятор на основе кристаллического кварца с просветляющими боковыми сторонами на длину волны генерации излучения 1064 нм.
Комплектация: |
|
|
- Диодный лазер накачки 808 нм с максимальной выходной мощностью 1 Вт в держателе, 1 шт; - Терминал управления диодного лазера накачки, 1 шт; - Коллиматорная линза в держателе, 1 шт; - Фокусирующая линза f=50 мм в держателе,1 шт; - Плоское входное зеркало резонатора в держателе, 1 шт; - Активный элемент из кристалла YAG:Nd длиной 5 мм и диаметром 5 мм в держателе, 1 шт; - Акустооптический модулятор c несущей частотой 80 мГц; - Блок управления акустооптического модулятора с несущей частотой 80 мГц, 1 шт; - Выходное сферическое зеркало R=100 мм резонатора в держателе, 1 шт; - Светофильтр, 1 шт; |
- Фотодетектор в держателе, 1 шт; - Мультиметр цифровой, 1 шт; - Юстировочная мишень, 2 шт; - Юстировочный диодный лазер 650 нм в держателе, 1 шт; - Оптический рельс длиной 50 см, 1 шт; - Каретки для оптического рельса, 12 шт; - Визуализатор лазерного излучения ИК2-1, 1 шт; - Набор для чистки оптики, 1 шт; - Описание работы, 1 шт; - Упаковочный кейс с ложементом, 1 шт. |
Дополнительное оборудование:
- Осциллограф цифровой, 100 МГц, 2 канала, 1 шт;
- Набор выходных сферических зеркал с различным пропусканием (T(@1064 нм)=1%, 5%, 10%, 20%);
- Набор фокусирующих линз с различным фокусом (40 мм, 60 мм, 100 мм).
