Описание

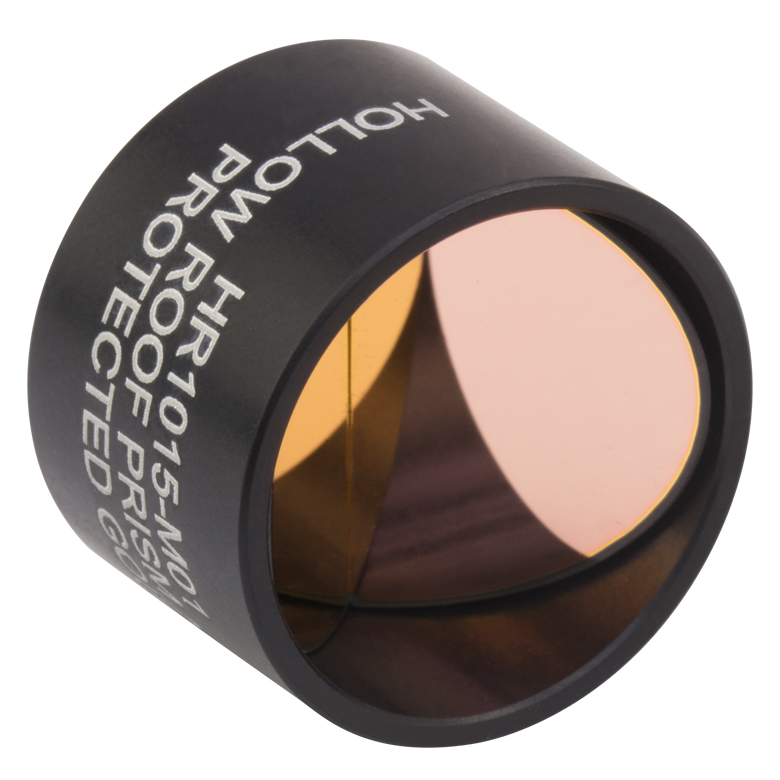

Зеркало прямого обратного отражения HR1015-M01 представляет собой полый призменный ретрорефлектор в круглой оправе диаметром 1", предназначенный для высокоэффективной работы в инфракрасном диапазоне от 800 нм до 20 мкм благодаря защищенному золотому покрытию. Конструкция типа hollow roof prism обеспечивает поворот луча на 180° с высокой точностью угла, что упрощает трассировку оптических систем и позволяет стабильно возвращать луч практически точно в обратном направлении. В отличие от классических твердотельных уголковых отражателей, полая конструкция снижает массу и устраняет прохождение луча через стекло, минимизируя хроматические эффекты и поглощение в подложке, что особенно важно при работе в среднем и дальнем инфракрасном диапазонах. Защищенное золотое покрытие обеспечивает высокий коэффициент отражения в широком ИК-диапазоне и устойчиво к окислению, благодаря чему зеркало сохраняет свои параметры даже при длительной эксплуатации в лабораторных и промышленных условиях. Оправа рассчитана на удобную интеграцию с типовыми монтажными элементами Thorlabs, что позволяет быстро включать этот ретрорефлектор в существующие оптические стенды и измерительные тракты. Высокая точность изготовления обеспечивает малую погрешность диэдрального угла и минимальные искажения волнового фронта, что критически важно для интерферометрии, прецизионных измерений расстояния и систем стабилизации оптического пути. Применение защищенного золота делает зеркало особенно эффективным при работе с мощными ИК-лазерами и источниками теплового излучения, где требуется высокая отражательная способность и стойкость к интенсивному потоку энергии. Благодаря совокупности этих характеристик HR1015-M01 является универсальным элементом для построения высокостабильных оптических систем, где важно надежное и воспроизводимое обратное отражение луча.
Характеристики
- Тип оптики: полый ретрорефлектор (hollow roof prism mirror) в круглой оправе
- Диаметр оправы: 1" (25.4 мм)
- Рабочий спектральный диапазон: 800 нм – 20 мкм (ИК-диапазон)
- Отражающее покрытие: защищенное золото (protected gold)
- Высокий коэффициент отражения в среднем и дальнем ИК-диапазоне
- Конструкция обеспечивает разворот луча на 180° с высокой угловой точностью
- Минимальное прохождение излучения через стеклянную подложку благодаря полой конструкции
- Сниженная масса по сравнению с монолитными призменными отражателями
- Низкие потери на поглощение и рассеяние в рабочем диапазоне длин волн
- Малая погрешность диэдрального угла (порядка десятков угловых секунд)
- Высокое качество поверхностей для минимизации искажений волнового фронта
- Стабильность оптических параметров при температурных колебаниях
- Защитное покрытие повышает стойкость к окислению и внешним воздействиям
- Совместимость с типовыми держателями и крепежом Thorlabs
- Подходит для эксплуатации с непрерывными и импульсными ИК-лазерами
Отрасли применения
- Интерферометрические измерительные системы в инфракрасном диапазоне
- Прецизионные системы стабилизации оптического пути и задержки импульсов
- Лазерные дальномеры и системы измерения расстояния
- ИК-спектроскопия и анализ материалов на средних и длинных волнах
- Лазерные системы для обработки и анализа в ИК-диапазоне
- Оптические стенды для калибровки и юстировки ИК-детекторов и камер
- Системы термовизионного контроля и диагностические комплексы
- Научные исследования в области фотоники, оптики и физики плазмы
- Стабилизация резонаторов и обратных ветвей лазерных трактов
- Высокоточные метрологические комплексы для контроля геометрии и вибраций
- Лабораторные стенды в университетах и научных центрах
- Промышленные системы контроля температуры и излучения
