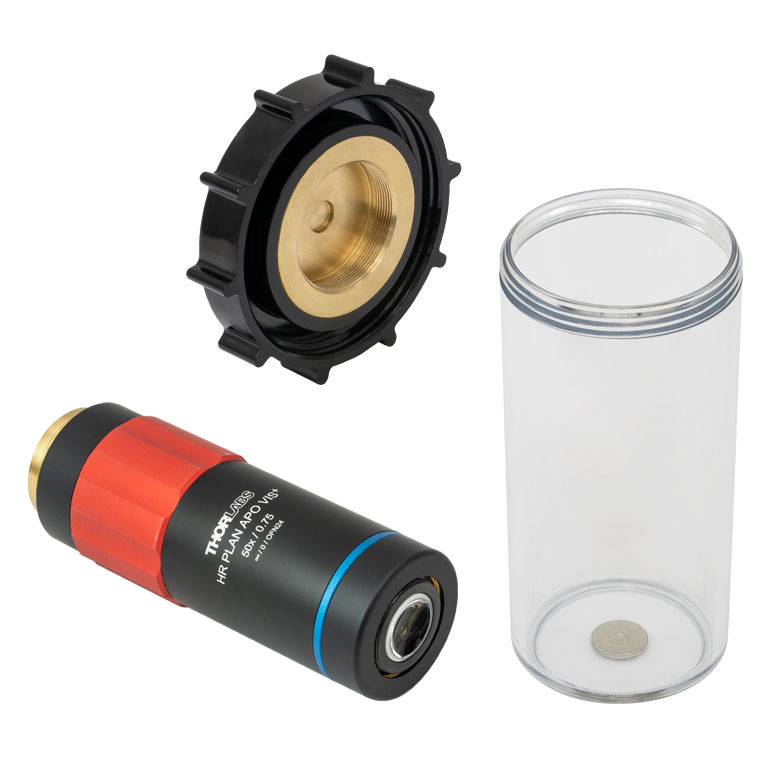

HPA50XAB - Ахроматический объектив, увеличение: 50X, рабочий диапазон: 400 - 1100 нм, числовая апертура: 0.75, рабочее расстояние: 5.0 мм, Thorlabs

Описание

Объектив HPA50XAB относится к серии высокоразрешающих план-апохроматических объективов VIS+ и разработан специально для задач, где одновременно критичны детализация, стабильность фокуса по полю и широкий спектральный диапазон. Диапазон 400–1100 нм позволяет использовать один и тот же объектив как в классических задачах видимой микроскопии, так и в ближнем ИК-диапазоне — для инспекции полупроводников, ИК-изображения, контроля лазерных систем и оптоэлектронных компонентов.

Благодаря числовой апертуре 0,75 объектив обеспечивает высокое пространственное разрешение порядка 0,4 мкм при зеленой длине волны, а рабочее расстояние 5,0 мм даёт комфортный зазор между фронтальной линзой и образцом. Это особенно важно в задачах, где требуется место для защитных стекол, покрытия, пайки или работы с объёмными объектами — например, печатными платами или микромеханическими узлами. Инфинити-коррекция и расчёт под тубусную линзу 200 мм упрощают интеграцию объектива в модульные системы и позволяют включать в оптический тракт фильтры, модуляторы и другие элементы.

План-апохроматическая схема VIS+ снижает хроматические и полевые аберрации, обеспечивая ровное поле и стабильный фокус по всему изображению — это критично при измерительных и машинно-зрительных задачах. Объектив имеет резьбу W26 x 0,706 и parfocal 95 мм, что облегчает установку в стандартные держатели и автоматические револьверные головки. Низкое среднее отражение покрытия (менее 1 % в диапазоне 400–1100 нм) позволяет максимально эффективно использовать световой поток, что повышает отношение сигнал/шум при работе с малоконтрастными объектами.

Отрасли применения:

• Машинное зрение и автоматическая оптическая инспекция (AOI) в электронике и микроэлектронике.
• Инспекция полупроводниковых пластин, кристаллов, оптоэлектронных компонентов и лазерных диодов.
• Лабораторная микроскопия с комбинированным VIS/IR-освещением, в том числе конфокальная и флуоресцентная визуализация в ближнем ИК.
• Контроль качества прецизионных оптических поверхностей, покрытий и микроструктур.
• Лазерная микрообработка и позиционирование, где требуется точная фокусировка и наблюдение пятна.

Характеристики

• Тип: высокоразрешающий план-апохроматический объектив серии VIS+ (dry).
• Увеличение: 50X (при использовании с тубусной линзой f = 200 мм).
• Рабочий спектральный диапазон: 400–1100 нм.
• Числовая апертура (NA): 0,75.
• Рабочее расстояние (WD): 5,0 мм.
• Эффективный фокус (EFL): 4 мм.
• Расчётное разрешение: ≈0,4 мкм при λ = 550 нм.
• Входной зрачок: около 6 мм (2 × NA × EFL).
• Parfocal: 95 мм.
• Резьба корпуса: W26 × 0,706; глубина резьбы 5 мм.
• Инфинити-коррекция, рассчитан на тубусную линзу с фокусным расстоянием 200 мм.
• Антиотражающее покрытие: среднее отражение R<1 % в диапазоне 400–1100 нм.
• Рекомендуемое применение: без покровного стекла (без коррекционного кольца).
