Описание

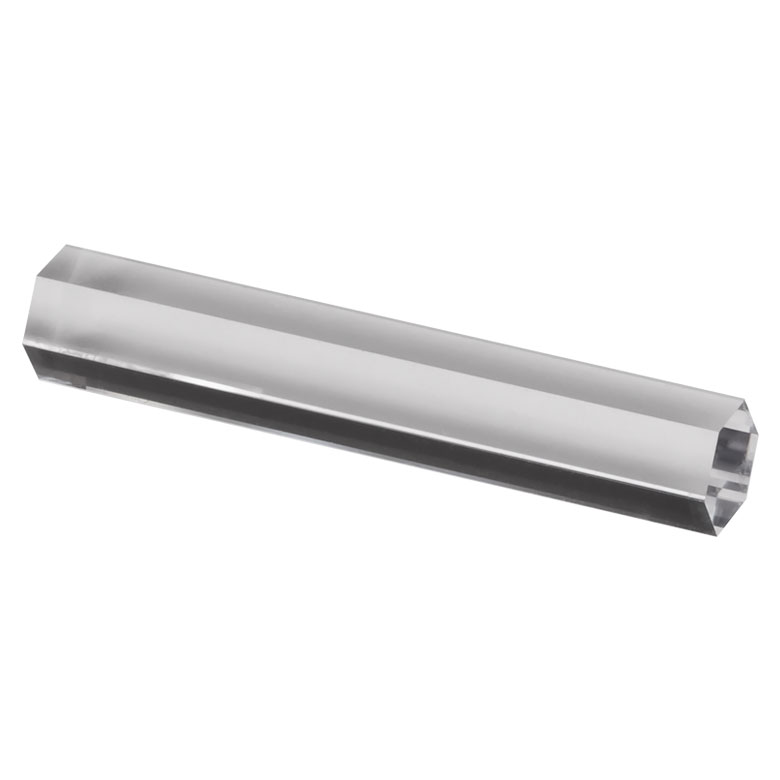

HMR425 — шестигранный светосмешивающий стержень (hexagonal light mixing rod) из УФ‑плавленого кварца (UVFS). Такие элементы применяются для гомогенизации пучка: за счёт многократных полных внутренних отражений и перемешивания лучевых траекторий на выходе формируется более равномерное распределение интенсивности по апертуре.
Шестигранное сечение часто выбирают как компромисс между эффективностью перемешивания и удобством стыковки с прямоугольными/квадратными апертурами. Исполнение «без покрытия» влияет на потери на входе/выходе: AR‑покрытие в видимом диапазоне снижает отражение и повышает световой КПД, что особенно заметно в системах с ограниченной мощностью источника.
характеристики
- Тип: hexagonal light mixing rod (гомогенизатор)
- Материал: UVFS (ультрафиолетовый плавленый кварц)
- Длина: 25.0 мм (по наименованию)
- Апертура: 4.0 мм (по наименованию)
- Покрытие: без покрытия
Практический нюанс: гомогенизация тем лучше, чем больше число отражений внутри стержня. Если распределение всё ещё «пятнистое», увеличьте длину стержня или обеспечьте больший угол ввода (в пределах апертуры и NA).
отрасли применения
- Машинное зрение и подсветка: выравнивание поля освещения для камер и инспекционных систем
- Проекционные/экспонирующие установки: гомогенизация перед маской/объективом
- Микроскопия: равномерная подсветка образца (особенно в widefield)
- Промышленная фотоника: стабилизация профиля пучка в оптических трактах
