Описание

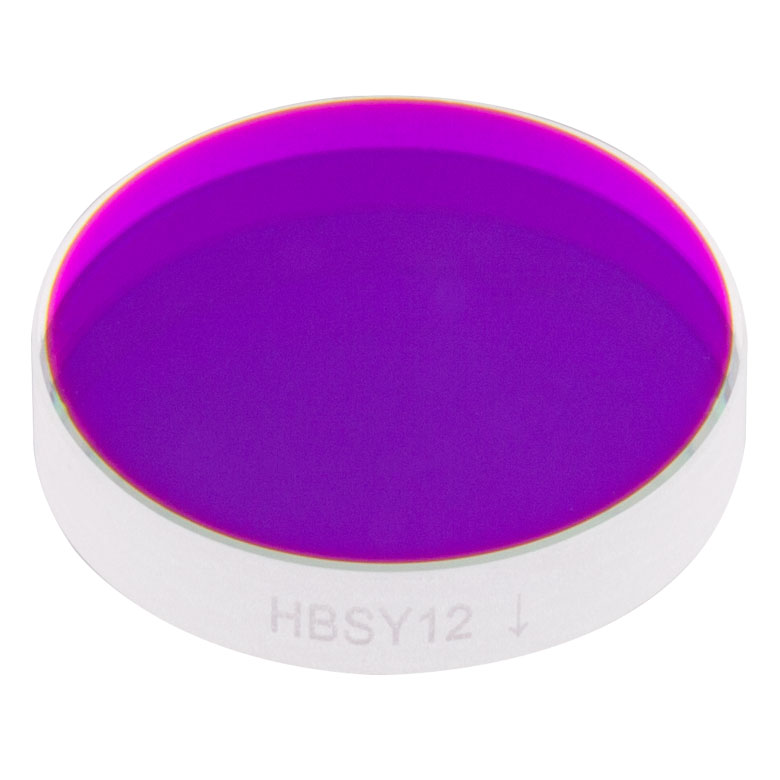

HBSY12 — гармонический дихроичный делитель/зеркало (harmonic beamsplitter) для Nd:YAG‑подобных схем. Элементы серии HBSY используют спектрально‑селективное покрытие: одна длина волны/группа волн отражается, другая — проходит. Это типовая задача при разделении/совмещении основного излучения 1064 нм и второй гармоники 532 нм, либо при работе с 355 нм и 266 нм.
Ключевой плюс — предсказуемая селективность при фиксированном угле падения (часто 45°): вы можете построить компактный модуль, где один канал идёт на детектор/измерение, а второй — на рабочую оптику. Важно учитывать поляризацию и то, что реальные спектральные кривые зависят от угла: при сильном отклонении от расчётного AOI граница разделения может «поползти».
характеристики
- Тип: harmonic beamsplitter / dichroic beamsplitter
- Назначение: разделение гармоник (например, 1064↔532 нм; 355 нм; 266 нм)
- Форм‑фактор: Ø1"
- Конструкция: покрытие на передней поверхности, обратная поверхность обычно с AR‑покрытием под проходящую длину волны
Совет по интеграции: если вы хотите максимальную стабильность мощности в проходящем канале, ставьте элемент в держатель с фиксированным AOI, а перед ним — диафрагму/апертуру, чтобы уменьшить угловой разброс по пучку (особенно для расходящихся лучей).
отрасли применения
- Лазерная обработка и метрология: разделение рабочих гармоник Nd:YAG‑лазеров
- Нелинейная оптика: схемы удвоения/утроения/кварто‑гармоники, диагностика эффективности преобразования
- Научные лазерные стенды: выведение «служебного» канала на фотодиод/спектрометр
- Промышленные лазерные системы: развязка каналов, мониторинг мощности, калибровка
