Поставщик
|
Edmund Optics |
|
Артикул
|
59-187 |
|
Типы изделий
|
фотодиоды |
|
Тип фотодиода
|
лавинные |
|
Manufacturer
|
Hamamatsu |
|
Model Number
|
S3884 |
|
Operating Temperature (°C)
|
-20 to 85 |
|
Spectral Response (nm)
|
400 - 1000 |
|
Active Area Diameter (mm)
|
1.50 |
|
Breakdown Voltage BDV, Id=100μA (V)
|
150/200 (Typical/Maximum) |
|
Cut-Off Frequency (MHz)
|
400.00 |
|
Dark Current Id (nA)
|
0.50/5.00 (Typical/Maximum) |
|
Gain (M)
|
100.00 |
|
Package
|
TO-5 |
|
Peak Sensitivity Wavelength (nm)
|
800.00 |
|
Photosensitivity S (A/W) @ λp
|
0.50 |
|
Quantum Efficiency QE (%) @ λp
|
75.00 |
|
Response Time (ns) RL=50Ω
|
0.88 |
|
Storage Temperature (°C)
|
-55 to 125 |
|
Temperature Coefficient of BDV (V/°C)
|
0.65 |
|
Terminal Capacitance (pF)
|
10.00 |
|
RoHS 2015
|
Compliant |
|
Reach 197
|
Compliant |
Описание

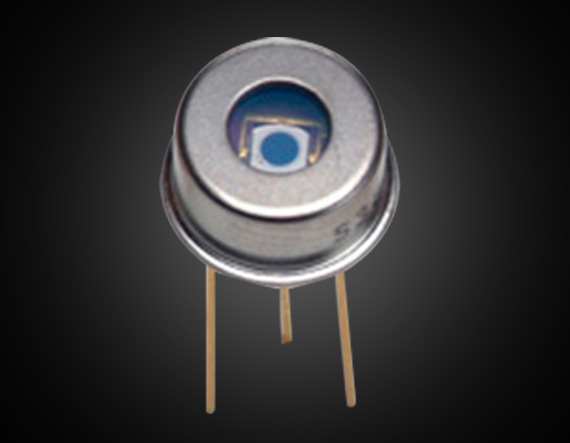

59-187 — лавинный фотодиод (APD) Edmund Optics на основе кремния (Si), модель S12023-05, активная область 0.5 мм, спектральная полоса отклика 200–1000 нм. Лавинные фотодиоды обеспечивают внутреннее усиление фототока за счёт лавинного умножения носителей заряда при приложении высокого обратного напряжения, что делает их значительно более чувствительными по сравнению с обычными p-i-n фотодиодами.
Небольшая активная область 0.5 мм уменьшает ёмкость перехода и повышает скорость отклика, что особенно важно в высокоскоростных и импульсных применениях. Широкая спектральная полоса 200–1000 нм охватывает УФ, видимый и ближний ИК‑диапазоны, что обеспечивает универсальность использования в различных оптических системах.
Характеристики
- Тип: лавинный фотодиод (APD)
- Материал: Si (кремний)
- Модель: S12023-05
- Активная область: 0.5 мм
- Спектральная полоса: 200–1000 нм
- Производитель: Edmund Optics (Hamamatsu)
Отрасли применения
- Лидарные и дальномерные системы
- Счёт фотонов и регистрация сверхслабых сигналов
- Флуоресцентная и одномолекулярная спектроскопия
- Медицинская диагностика и ПЭТ‑сканеры
- Волоконно-оптические телекоммуникации
- Научные эксперименты в квантовой оптике
- Аэрокосмические и оборонные оптоэлектронные системы
