Описание

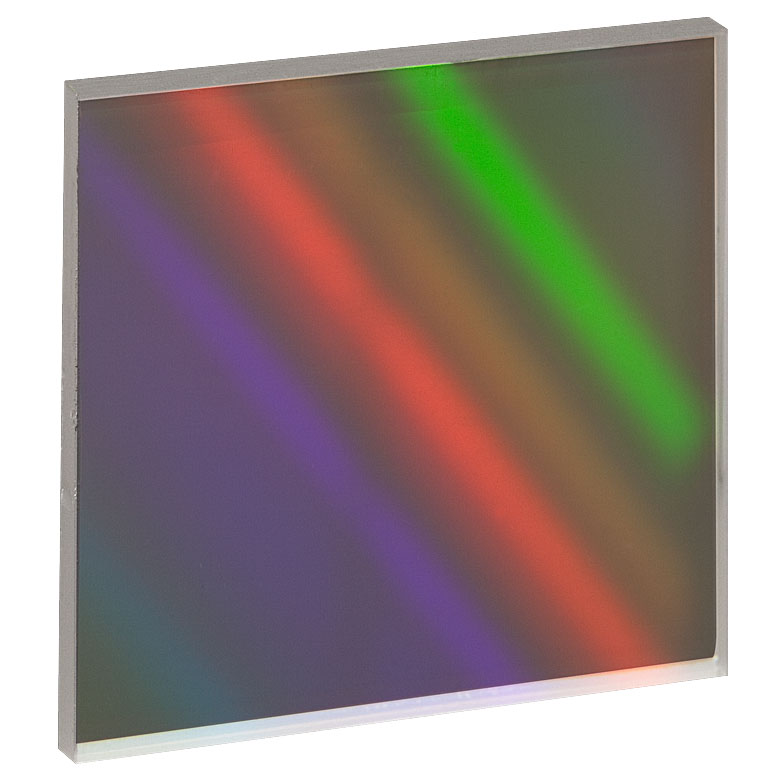

GTI50-03A — прозрачная (transmission) дифракционная решётка Thorlabs, оптимизированная под ближний ИК диапазон. В отличие от отражающих решёток, здесь свет проходит через подложку и дифрагируется на поверхности/структуре решётки, что упрощает компоновку в компактных спектральных модулях и учебных установках (можно строить прямолинейный оптический тракт без отражения).
Плотность штрихов 300 штр./мм определяет дисперсию: чем больше штрихов на миллиметр, тем выше угловое разнесение длин волн, но тем строже требования к юстировке и тем уже рабочая полоса при фиксированной геометрии. Угол наклона штриха 31.7° связан с блеском (blaze) и влияет на то, в каком порядке и диапазоне решётка работает эффективнее.
характеристики
- Тип: transmission diffraction grating
- Оптимизация: ближний ИК диапазон
- Плотность штрихов: 300 штр./мм
- Угол/геометрия штриха: 31.7°
- Размер: 50ммx50мм
- Рекомендация по работе: используйте матовую ловушку/бленды для подавления паразитных порядков и рассеяния
Если задача — именно спектрометрия, то при выборе решётки заранее рассчитайте, какой порядок дифракции вы используете (m=1 обычно самый удобный), и «влезет» ли нужный диапазон в апертуру детектора. Частая ошибка — взять слишком «плотную» решётку и упереться в геометрию, когда половина диапазона просто не попадает на матрицу.
отрасли применения
- Учебные и демонстрационные стенды: дифракция, спектры источников, лабораторные практикумы
- Компактные спектрометры: измерение спектров LED/лазеров, анализ пропускания фильтров и материалов
- Оптические сенсоры: спектральные датчики, мультиспектральные модули, калибровочные узлы
- R&D в фотонике: прототипирование оптики для видимого/УФ/ИК диапазона (в рамках оптимизации конкретной решётки)
- Контроль качества: проверка спектральных характеристик излучателей и оптических покрытий
