Группируемые LED осветители с коллиматором

Группируемая конфигурация из многоволновых светодиодных осветителей с коллиматором может быть построена путем объединения следующих компонентов компании Mightex:

- многоволновые светоделители серии LCS;

- светодиодные осветители с коллиматором серии LCS;

Как показано на рисунках ниже в зависимости от конкретной геометрии конфигурации можно в значительной степени разделить принцип объединения светодиодных осветителей с коллиматором на две группы:

- принцип "Проходного пути", в котором каждый дополнительный светодиод / длина волны будет добавлен к сборке последовательно, и, следовательно, первый светодиод / длина волны будет иметь наибольшую длину оптического пути, в то время как последний светодиод / длина волны будет иметь самый короткий путь;

- принцип "Равного пути", в котором все светодиоды / длины волн имеют равную длину оптического пути на выходе.

Ниже шаг за шагом представлено руководство о том, как построить группируемую конфигурацию из многоволновых светодиодных осветителей с коллиматором.

Принцип "Проходного пути"

Шаг 1: Выберите желаемые коллимированные светодиодные источники (до 8 или более светодиодов) на основе длин волн излучения и выходных мощностей в соответствии с конкретными требованиями для вашего применения. В настоящее время коллимированные светодиодные осветители с диаметром только 22 мм могут быть непосредственно объединены в группу с использованием светоделителей Mightex, при этом осветители с диаметром 11 мм могут быть прикреплены к светоделителю с помощью адаптера и уже затем объединены в группу.

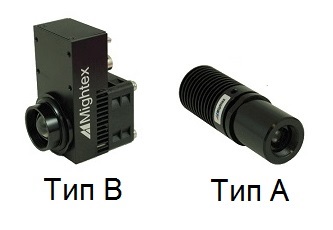

Маломощные светодиодные осветители с коллиматором (с мощностью от 5 Вт и ниже) называются типа А, в то время как мощные осветители (с мощностью от 7 Вт и выше) называются типа B (с вентилятором), как показано ниже.

Шаг 2: Расположите выбранные светодиодные осветители Mightex по порядку их длины волны (от самой длинной до самой короткой). Например, заказчик выбрал следующие четыре светодиода для его конкретного применения:

1. Светодиодный осветитель №1, 740 нм, 1 Вт, тип А;

2. Светодиодный осветитель №2, 590 нм, 10 Вт, тип В;

3. Светодиодный осветитель №3, 530 нм, 15 Вт, тип В;

4. Светодиодный осветитель №4, 470 нм, 5 Вт, тип А;

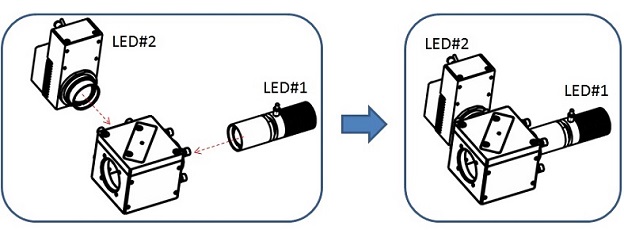

Шаг 3: Объедините осветитель №1 и осветитель №2, (т.е. два светодиодных осветителя с самой большой длиной волны), выбрав подходящий для них светоделитель (см. таблицу ниже). В конкретном примере рассмотренном здесь, подходящим светоделителем будет LCS-BC25-0660 (или LCS-BC25-0685) от Mightex, который можно использовать для объединения осветителя №1 (740 нм) и осветителя №2 (590 нм). Результат объединения осветителей и светоделителя показан ниже.

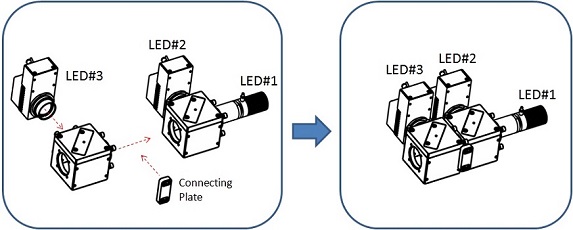

Шаг 4: Добавьте осветитель №3 в данную сборку, выбрав 2-ой светоделитель. При этом соединительная пластина (модель АСС-BC25-CP-01/02/03) используется, чтобы держать два светоделителя вместе. В конкретном примере рассмотренном здесь, осветитель № 3 (530 нм) может быть добавлен к ранее сформированной сборке с помощью светоделителя LCS-BC25-0560 от Mightex. Результат показан ниже.

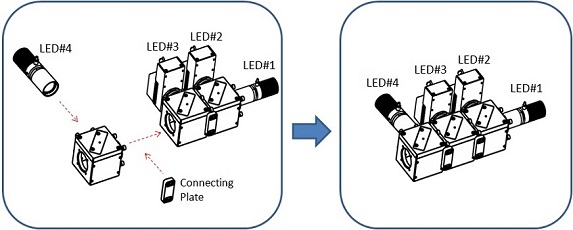

Шаг 5: Добавьте осветитель №4 в сформированную ранее сборку, выбрав 3-й светоделитель. При этом 2-ая ​​соединительная пластина (модель АСС-BC25-CP-01) используется для крепления светоделителя (вместе с осветителем №4) к данной сборке. В конкретном примере рассмотренном здесь, осветитель №4 (470 нм) может быть добавлен к ранее сформированной сборке с помощью светоделителя Mightex LCS-BC25-0505. Результат показан ниже.

Теперь все четыре светодиодных осветителя были успешно соединены между собой с образованием объединенного выходного коллимированного луча света. Следующий шаг не является обязательным, и он используется, только если хочется - а) дополнительно подключить многоволновый коллимируемый осветитель к микроскопу; б) дополнительно запустить объединенный луч света от светодиодных осветителей в световод.

Шаг 6 (необязательный):

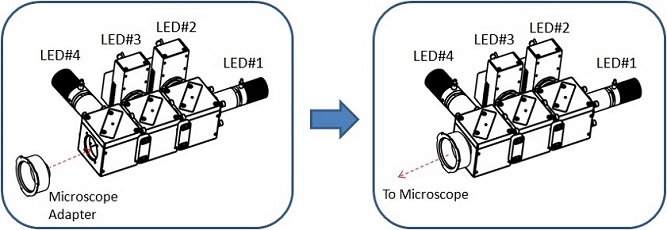

а) многоволновый коллимируемый светодиодный осветитель может быть подключен к микроскопу с помощью адаптера. Результат показан ниже.

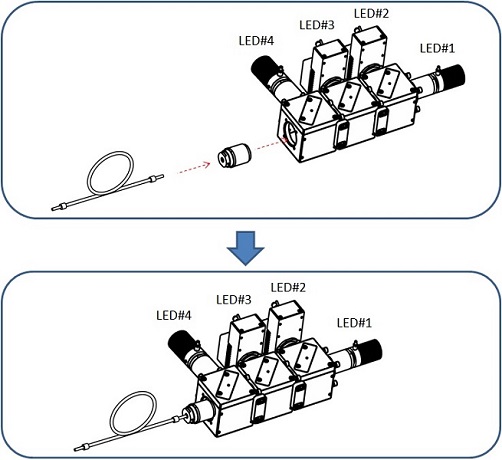

б) адаптер для подключения к световоду может быть прикреплен к многоволновому коллимируемому светодиодному осветителю.

Процесс создания группы светодиодных осветителей завершен.

Принцип "Равного пути"

Шаг 1: Выберите желаемые коллимированные светодиодные источники (до 8 или более светодиодов) на основе длин волн излучения и выходных мощностей в соответствии с конкретными требованиями для вашего применения. В настоящее время коллимированные светодиодные осветители с диаметром только 22 мм могут быть непосредственно объединены в группу с использованием светоделителей Mightex, при этом осветители с диаметром 11 мм могут быть прикреплены к светоделителю с помощью адаптера и уже затем объединены в группу.

Шаг 2: Расположите выбранные светодиодные осветители по порядку их длины волны (от самой длинной до самой короткой). Например, заказчик выбрал следующие четыре светодиода для его конкретного применения:

1. Светодиодный осветитель №1, 740 нм, 1 Вт, тип А;

2. Светодиодный осветитель №2, 590 нм, 10 Вт, тип В;

3. Светодиодный осветитель №3, 530 нм, 15 Вт, тип В;

4. Светодиодный осветитель №4, 470 нм, 5 Вт, тип А;

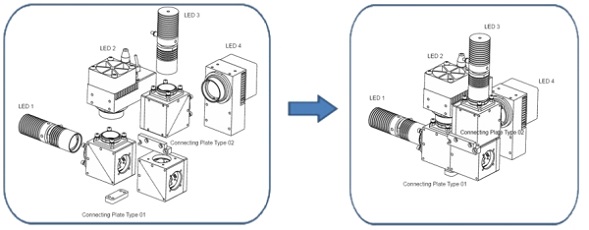

Теперь можно отложить осветитель №1 и №2 в одну группу (назовем ее Группа №1), а осветитель №3 и №4 в другую группу (назовем ее Группа-2).

Шаг 3: Объединим Группу №1 (т.е. осветитель №1 и №2 с самыми большими длинами волн излучения), выбрав подходящий светоделитель. В конкретном примере рассмотренном здесь, подходящим светоделителем будет LCS-BC25-0660 (или LCS-BC25-0685), который можно использовать для объединения осветителя №1 (740 нм) и осветителя №2 (590 нм). Результат объединения осветителей и светоделителя показан ниже.

Аналогично объединим Группу №2 (т.е. осветитель №3 и №4 с самыми короткими длинами волн излучения), выбрав подходящий светоделитель. В конкретном примере рассмотренном здесь, подходящим светоделителем будет LCS-BC25-0515 (или LCS-BC25-0495), который можно использовать для объединения осветителя №3 (530 нм) и осветителя №4 (470 нм).

Шаг 4: Выберите 3-й светоделитель (например, LCS-BC25-0550) и объедините сборку Группы №1 и сборку Группы №2 в одну большую конфигурацию, как показано ниже.

Теперь все четыре светодиодных осветителя были успешно соединены между собой с образованием объединенного выходного коллимированного луча света. Следующий шаг не является обязательным, и он используется, только если хочется дополнительно подключить многоволновый коллимируемый осветитель к микроскопу.

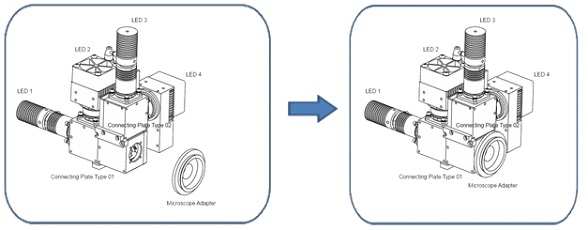

Шаг 5 (необязательный): многоволновый коллимируемый светодиодный осветитель может быть подключен к микроскопу с помощью адаптера. Результат показан ниже.

Процесс завершен.

Группируемые светодиодные осветители Mightex с коллиматором:

Технические параметры светодиодных осветителей Mightex с коллиматором:

Светодиодный осветитель типа A серии LCS: пассивное охлаждение без вентилятора
Светодиодный осветитель типа B серии LCS: с вентилятором охлаждения

Примечание:

1 - диаметр светового пятна (11 мм, 22 мм). Используйте обозначение в виде двух цифр, чтобы заменить «xx» в парт-номере.

2 - светодиодные осветители типа A и B имеют разные габаритные размеры, тип А не имеет вентилятора в отличие от типа В. При заказе контроллера для светодиодного осветителя типа В удостоверьтесь, что в качестве источника питания заказывается адаптер на 24 В, а не на 12 В как для осветителей типа А.

Светоделители светового потока для светодиодных осветителей с коллиматором Mightex

Светоделители светового потока для светодиодных осветителей с коллиматором компании Mightex позволяют соединить два осветителя с различными длинами волн излучения в один коллимированный луч света. Несколько светоделителей могут быть установлены каскадно для комбинирования световых потоков от более чем двух светодиодных источников. Основой светоделителя является высокоэффективный дикроический делитель светового потока, который объединяет две длины волны излучения с эффективностью более 95%. Нейтральный делитель светового потока также может быть использован как более дешёвое решение, при котором не требуется максимальная интенсивность светового потока.

Каждый входной порт имеет две осевые регулировки наклона для точного выравнивания коллимированных светодиодных осветителей относительно оптической оси всей системы. Надёжный замок обеспечивает фиксацию этого выравнивания во времени. В светоделителе имеется место для монтажа фильтра в каждый порт, так что фильтр диаметром 25 мм может быть установлен между источником света и делителем светового потока. Узкополосные фильтры и поляризаторы могут быть использованы для очистки спектра светодиода или изменения состояния поляризации выходного светового потока. Светоделитель светового потока имеет много специальных отверстий для его установки в требуемую систему. Также имеются адаптеры для микроскопов основных мировых производителей.

На данный момент компания Mightex предлагает многоволновые светоделители светового потока, которые могут использоваться напрямую только со светодиодными осветителями с коллиматором, диаметр которых составляет 22 мм. Для светодиодных осветителей с диаметром 11 требуется использовать механический переходник ACC-BC25-011, которым можно прикрепить светодиодный источник света к светоделителю. Для светодиодных осветителей с диаметром 38 мм и 48 мм пока еще не предлагаются светоделители.

Особенности:

- объединение двух светодиодных осветителей в единый коллимированный луч света;

- возможность интеграции более чем двух источников света;

- широкий выбор длин волн от 350 нм до 940 нм;

- высокоэффективные дикроические делители светового потока;

- интегрированный фильтр для каждой длины волны осветителя;

- доступны нейтральные фильтры;

- надёжный замок, обеспечивающий точное положение источников света относительно оптической оси системы для каждого порта;

- имеются адаптеры для микроскопов.

Технические параметры светоделителей светового потока для светодиодных осветителей с коллиматором Mightex:

Световое пятно: диаметр 25 мм

Совместимые светодиодные осветители диаметром 22 мм: LCS-xxxx-xx-22

Вес: 190 грамм

Требования к размерам дихроического светофильтра, чтобы поместиться в габариты светофильтра: длина 34-36 мм, ширина 25-26.5 мм, толщина 1 мм (рекомендуемая), 1.5 мм (максимальная).
