Описание

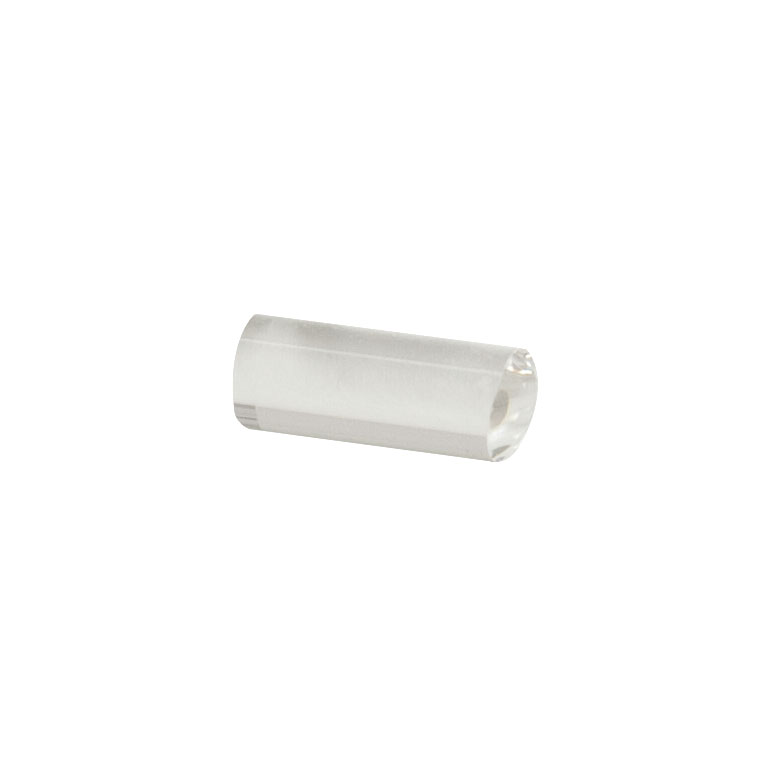

GRIN2308A — одночастотная (single-wavelength) линза с градиентным показателем преломления (GRIN) от Thorlabs. В GRIN-оптике фокусировка происходит не за счёт кривизны поверхности, а за счёт плавного изменения показателя преломления внутри объёма. Это позволяет получать компактные коллиматоры и фокусаторы для волоконных систем при малых габаритах и удобной механической интеграции.
Параметр pitch (0.23) описывает «долю периода» луча внутри линзы и напрямую связан с тем, будет ли линза коллимировать, фокусировать или формировать изображение на определённом расстоянии. Наклон торца 8° применяется для снижения обратных отражений (back-reflection) в волоконных трактах — это критично для лазерных диодов и чувствительных интерферометрических схем.
характеристики
- Тип: GRIN-линза для одномодовых/многомодовых волоконных трактов и компактной оптики
- Диаметр: Ø1.8 мм (по наименованию)
- Pitch: 0.23
- Угол торца: 8°
- Дизайн-волна / диапазон покрытия: —
- Покрытие: без покрытия
- Особенности серии: доступны варианты без покрытия и с AR-покрытием; торец 8° или 0°; pitch 0.23 или 0.29
Для практики важно: при сборке волоконного коллиматора контролируйте зазор между торцом волокна и линзой, а также чистоту торцевых поверхностей — на диаметре 1.8 мм даже микрочастицы быстро превращаются в заметное рассеяние.
отрасли применения
- Волоконная фотоника: коллимация/фокусировка излучения, ввод/вывод света в SM/MM волокна
- Лазерная техника: компактные модули, оптические головки, датчики обратной связи
- Телеком и LiDAR-узлы: оптические интерфейсы, экспериментальные стенды, прототипирование
- Биофотоника и микроскопия: миниатюрные оптические тракты, эндоскопические и зондовые системы
- Промышленная диагностика: датчики положения/вибраций, спектральные сенсоры с волоконным вводом
