Описание

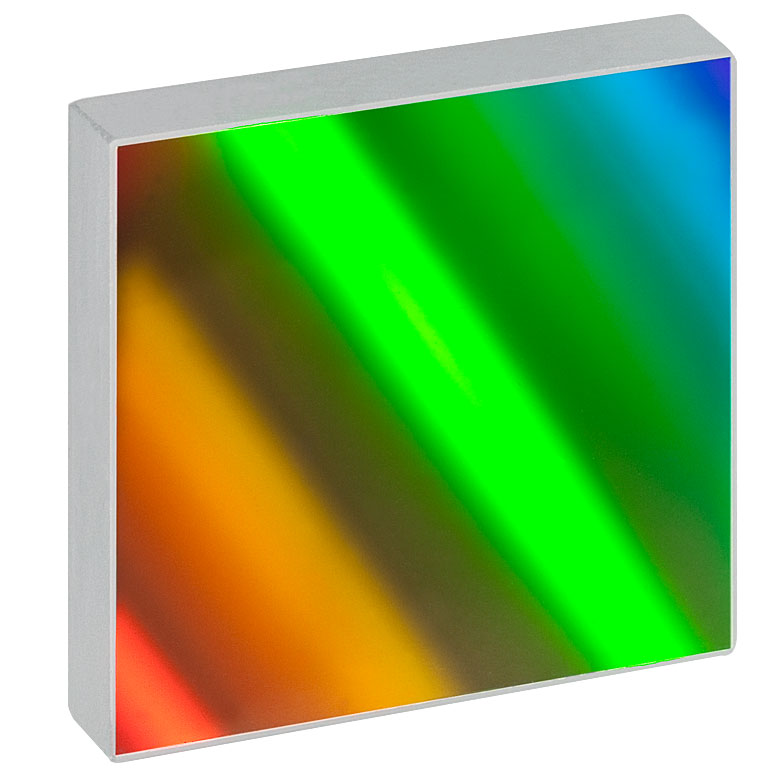

GR50-0603 — отражающая штриховая (ruled) дифракционная решётка Thorlabs для работы в диапазоне УФ/видимый/ближний ИК. Решётки этого класса применяются как диспергирующий элемент в спектрометрах и монохроматорах, а также в лазерных системах для селекции длины волны и управления спектром. Ключевой параметр — длина волны блеска (300 нм): при работе в геометрии Littrow именно около неё достигается максимальная эффективность, а вне области блеска энергия распределяется между порядками дифракции более равномерно.
Штриховая технология даёт предсказуемую геометрию канавок и удобна для лабораторной интеграции: решётка ставится в кинематический держатель, после чего угол падения подбирается под требуемую дисперсию и спектральный диапазон детектора. Для стабильного результата важно учитывать поляризацию, порядок дифракции и допустимый размер пучка относительно рабочей площади.
характеристики
- Тип: отражающая штриховая дифракционная решётка (ruled reflective grating)
- Плотность штрихов: 600 штр./мм
- Длина волны блеска / расчётная длина волны: 300 нм
- Габариты (Ш×В×Т): 50x50x9.5мм
- Типовая эффективность на длине волны блеска: ориентировочно 60–80% (зависит от угла и поляризации)
- Низкая паразитная засветка (ghosting): обычно <0.5% от основной линии при корректной установке
Примечание по расчёту: дисперсия и положение спектра задаются уравнением решётки m·λ = d( sinα + sinβ ), где d — период штриха (1/плотность), m — порядок дифракции, α/β — углы падения/дифракции. Это позволяет оценить, какой диапазон длин волн попадёт на матрицу детектора при заданной геометрии.
отрасли применения
- Спектроскопия и аналитика: лабораторные спектрометры, монохроматоры, измерение пропускания/отражения материалов
- Лазерные системы: селекция длины волны, внешние резонаторы, настройка и стабилизация источников
- Телеметрия и сенсоры: оптоволоконные измерительные схемы, мультиплексирование по длине волны (в релевантных диапазонах)
- Научные установки: Рамановская спектроскопия, плазменная диагностика, LIBS (в зависимости от диапазона)
- Образование и R&D: демонстрация дифракции, калибровка спектральных трактов, прототипирование оптических приборов
