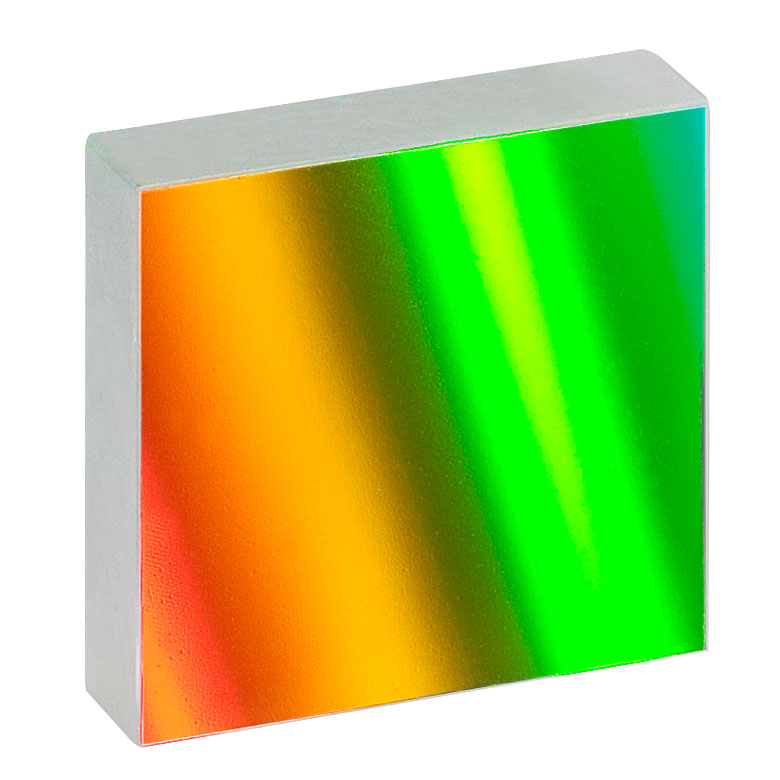

GR25-0303 - Отражающая штриховая дифракционная решетка, 300 штр./мм, длина волны блеска: 300 нм, размер: 25 x 25 x 6 мм, Thorlabs

Описание

Отражающая штриховая дифракционная решетка GR25-0303 компании Thorlabs представляет собой прецизионный оптический элемент, предназначенный для работы в ультрафиолетовой и ближней видимой области спектра с длиной волны блеска 300 нм. Данная решетка имеет штриховую плотность 300 штр./мм и выполнена на субстрате из стекла типа soda lime, что обеспечивает хорошую механическую стабильность и устойчивость к стандартным условиям лабораторной эксплуатации. Геометрические размеры 25 x 25 x 6 мм удобны для монтажа в стандартные держатели и оптические стойки, что облегчает интеграцию в существующие оптические тракты. Блестящая (blazed) поверхность оптимизирована для высокой дифракционной эффективности в первом порядке при длине волны 300 нм, что особенно важно для спектроскопических задач в ультрафиолетовом диапазоне. Алюминиевое отражающее покрытие обеспечивает высокий коэффициент отражения в УФ и видимом диапазоне, при этом уровень паразитных отражений и «призрачных» изображений (ghosting) снижен до минимально возможных значений. Решетка GR25-0303 может использоваться как ключевой элемент в спектрометрах, монохроматорах и измерительных комплексах, где требуется точное разложение излучения по длинам волн в диапазоне от глубокого УФ до видимого света.

Характеристики

• Тип решетки: отражающая, штриховая (ruled reflective diffraction grating).
• Штриховая плотность: 300 штрихов на миллиметр, обеспечивающая хорошее спектральное разрешение при умеренной дисперсии
• Длина волны блеска: 300 нм, оптимизирована для максимальной дифракционной эффективности в первом порядке.
• Материал подложки: стекло soda lime, сочетающее механическую прочность и технологичность обработки.
• Отражающее покрытие: алюминий, обеспечивающий высокий коэффициент отражения в ультрафиолетовом и видимом диапазоне.
• Размеры: 25 x 25 x 6 мм, совместимы с типовыми оптическими держателями и позиционирующими системами.
• Блестящий угол (blaze angle): порядка 2.5° для оптимизации эффективности при 300 нм (типичное значение для данной серии).
• Высокая эффективность дифракции: порядка 60–80 % вблизи длины волны блеска при корректной юстировке.
• Низкий уровень ghosting: менее 0.5 % от основного отраженного сигнала, что снижает артефакты в спектрах.
• Совместимость с широким спектром источников излучения: УФ‑диоды, ртутные и ксеноновые лампы, лазеры в окрестности 300 нм.
• Подходит для работы как в коллимационных схемах, так и в фокусирующих монохроматорах.
• Производитель: Thorlabs, обеспечивающий стабильность параметров и воспроизводимость характеристик от партии к партии.

Отрасли применения

• Ультрафиолетовая спектроскопия для анализа органических и неорганических соединений в области 200–400 нм.
• Спектральный анализ люминесценции и флуоресценции, где требуется высокая эффективность в УФ‑диапазоне.
• Монохроматоры и спектроанализаторы, используемые в научных лабораториях и метрологических центрах.
• Контроль параметров УФ‑источников, включая лампы и лазеры, при разработке и тестировании оптических систем.
• Технологический контроль в микроэлектронике и фотолитографии, где применяются УФ‑процессы.
• Экологический мониторинг, включая анализ УФ‑поглощения в атмосферных и водных образцах.
• Исследовательские установки для изучения электронных переходов и фотохимических реакций.
• Учебные лаборатории вузов и учебных центров, где требуется наглядная демонстрация дифракции и спектрального разложения.
• Лабораторные стенды для калибровки спектральной чувствительности фотоприемников и детекторов.
• Оптические стенды для отработки алгоритмов обработки спектров и тестирования новых фотометрических методов.
• Приборостроение в области аналитической химии, биофизики и материаловедения.
• Интеграция в компактные модульные спектрометры и OEM‑решения для промышленного использования.
