GR13-1208 - Отражающая штриховая дифракционная решетка, 1200 штр./мм, длина волны блеска: 750 нм, размер: 12.7 x 12.7 x 6 мм, Thorlabs

Описание

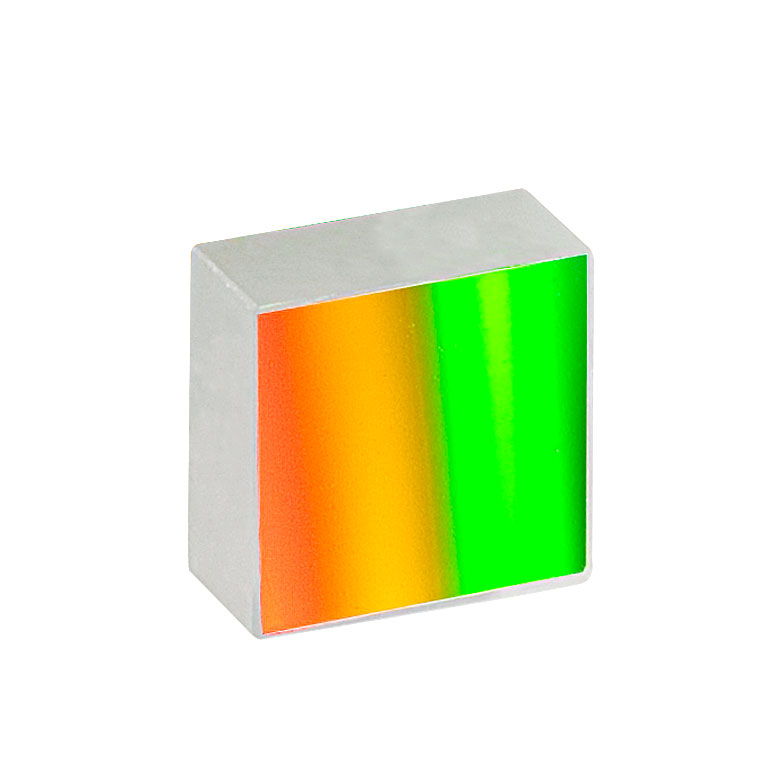

GR13-1208 — отражающая штриховая (ruled, blazed) дифракционная решетка Thorlabs, предназначенная для разложения света по длинам волн в отраженном пучке. Плотность штрихов 1200 штр./мм задает дисперсию и потенциальное спектральное разрешение оптической системы: чем больше штрихов на миллиметр, тем выше угловое разнесение длин волн при прочих равных.

Длина волны блеска (blaze) 750 нм означает, что профиль штриха оптимизирован так, чтобы максимизировать эффективность дифракции около этой длины волны в типовой конфигурации (часто — близкой к Littrow). На практике это помогает получить более высокий сигнал именно в «целевой» области спектра и уменьшить потери на «ненужные» порядки дифракции.

Компактный корпус/подложка форм-фактора 12.7 x 12.7 x 6 мм упрощает интеграцию в лабораторные спектрометры, монохроматоры и лазерные схемы с внешней решеточной полостью. Для сохранения качества поверхности решетки важно избегать касаний рабочей зоны и чистки растворителями; рекомендуется держать деталь только за боковые грани и удалять пыль сухим азотом или чистым воздухом.

Блеск 750 нм — практичный выбор для красной области и границы видимого/ближнего ИК: диодные линии около 780–785 нм (в т.ч. Raman‑установки), часть диапазона Ti:Sapphire (≈700–900 нм) и измерения в ближнем ИК около 700–800 нм.

Плотность 1200 штр./мм — распространённый компромисс между дисперсией, светосилой и удобством юстировки в компактных спектральных схемах.

характеристики

• Тип: отражающая штриховая (рулированная), «blazed» решетка с пилообразным профилем канавок.
• Плотность штрихов: 1200 штр./мм.
• Длина волны блеска: 750 нм (оптимизация эффективности около указанной длины волны).
• Габариты: 12.7 x 12.7 x 6 мм.
• Назначение: спектральная дисперсия (разложение полихроматического света на составляющие) в отраженном пучке.
• Типовая эффективность для линейки replicated ruled gratings: порядка 60–80% на длине волны блеска (в конфигурации Littrow, данные носят справочный характер и зависят от геометрии/поляризации).
• Типовые «ghost» интенсивности: <0.5% от «родительской» линии (важно для задач со строгими требованиями к паразитному свету).
• Типовые пороги повреждения (ориентир): 350 мДж/см² при 200 нс (импульсный режим) и 40 Вт/см² (непрерывный режим) — фактические значения зависят от пятна/длительности/покрытия и условий эксплуатации.
• Рекомендации по обращению: не касаться рабочей поверхности; не использовать растворители для чистки; удалять пыль сухим газом.
• Производитель: Thorlabs.

отрасли применения

• Научная спектроскопия и аналитика: лабораторные спектрометры/монохроматоры для измерений в окрестности выбранной длины волны блеска.
• Лазерная техника: внешние решеточные полости (Littrow/Littman-Metcalf) для селекции длины волны и грубой перестройки.
• Фотоника и оптическая связь: тестирование источников/фильтров/усилителей, где важны дисперсия и контроль паразитных линий.
• Оптическая метрология: калибровка спектральных приборов, контроль спектра источников и люминесценции.
• Промышленная диагностика: мониторинг плазмы/горения/разрядов, контроль качества материалов по спектральным признакам.
• Биофотоника и медприборостроение: спектральные модули в диагностических системах и исследовательских установках (подбор по длине волны).
• Образование и учебные лаборатории: демонстрация интерференции и дисперсии, сбор учебных спектрографов.
• Астрономические и дистанционные измерения: дисперсионные узлы компактных спектрографов и спектральных фильтров.

Подсказка по выбору: если ваша задача «центрируется» на определенной длине волны (например, около 750 нм, 1 мкм или 500 нм), решетка с соответствующей длиной волны блеска обычно дает лучший баланс пропускания/контраста, чем «универсальная» решетка без оптимизации профиля.
