Описание

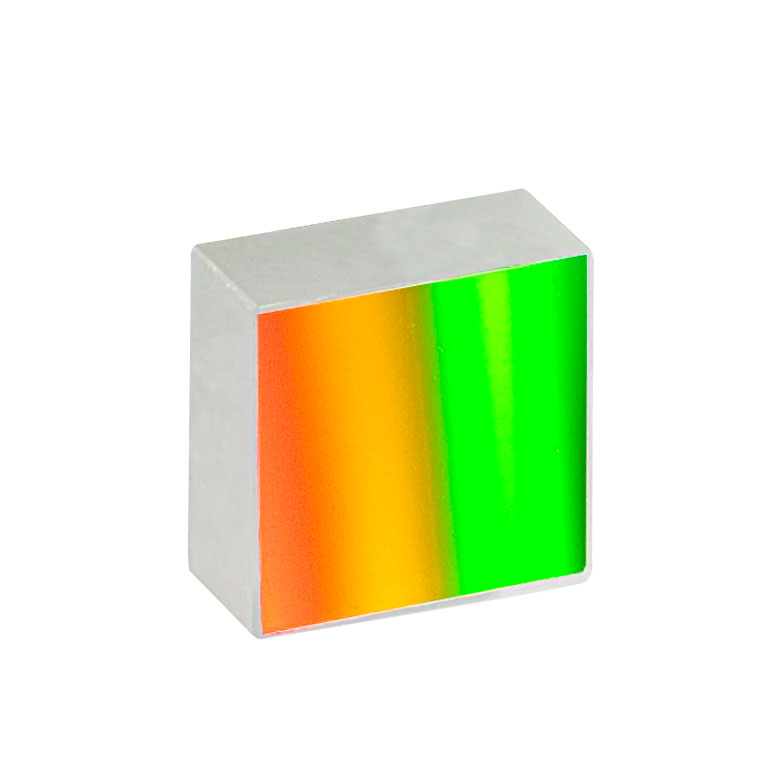

GR13-0605 — отражающая штриховая (blazed ruled) дифракционная решётка для спектрального разложения и монохромации. Штриховые решётки выбирают, когда важна высокая эффективность вблизи длины волны блеска и требуется предсказуемое распределение энергии по порядкам.
Параметры: 600 штр./мм, длина волны блеска 500 нм, размер 12.7×12.7×6 мм. Blaze‑параметр задаёт область максимальной эффективности, поэтому его выбирают под целевой спектральный диапазон прибора.
Применения: спектрометры, монохроматоры, оптические анализаторы, учебные стенды. Выбор плотности штрихов — компромисс между дисперсией и диапазоном: больше штрихов/мм повышает дисперсию и разрешение, но усиливает требования к геометрии и может ограничивать рабочий диапазон в одном порядке.
Для повторяемой работы фиксируйте угол падения и контролируйте поляризацию. Для снижения паразитного света используйте чернение и диафрагмы внутри корпуса прибора.
характеристики
- Тип: ruled reflective diffraction grating (blazed)
- Плотность штрихов: 600 штр./мм
- Длина волны блеска: 500 нм
- Размер: 12.7×12.7×6 мм
- Назначение: спектральное разложение/монохромация
отрасли применения
- Спектроскопия и монохроматоры
- Оптический анализ источников
- Учебные лаборатории по дифракции
- Контроль материалов и покрытий
- Инженерные прототипы приборов
Практика: при интеграции оптики фиксируйте геометрию (углы, ориентация, расстояния) и условия среды (температура, воздух/вода), потому что именно они чаще всего «ломают» повторяемость результата при переносе из макета в изделие.
Эксплуатация: храните элемент в упаковке, не касайтесь рабочих поверхностей, используйте безворсовые салфетки и подходящий растворитель. Загрязнения повышают рассеяние и могут ускорить деградацию покрытия при мощности.
