Описание

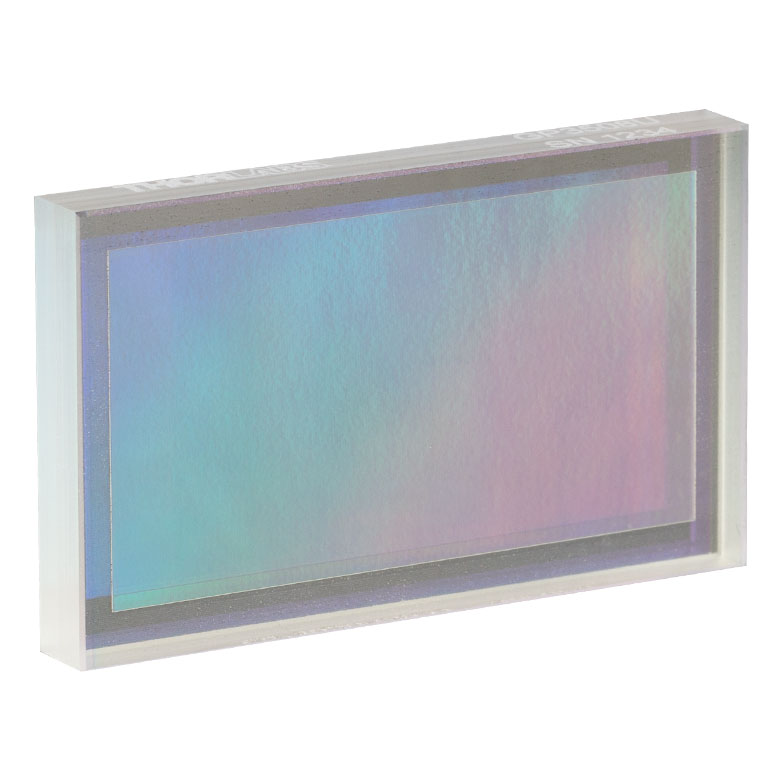

GP3508U — VPH пропускающая решётка (volume phase holographic transmission grating) для NIR. VPH‑решётки формируются в объёмном голографическом слое и часто дают хорошую эффективность в узком рабочем окне при низком уровне паразитных порядков.
Параметры: 800 лин/мм, AOI 31°, расчётная длина волны (DWL) 1300 нм. Для VPH‑решёток угол падения — ключевой: при отклонении от заданного AOI эффективность и рабочая область могут заметно измениться.
Элементы применяют в спектрометрах и анализаторах, диагностике лазеров и в исследованиях, где критична светосила. При проектировании учитывайте дифракционную геометрию, порядок, поляризацию и размер решётки.
Для снижения паразитного света в приборе дополнительно используйте чернение корпуса, диафрагмы и оптические ловушки.
характеристики
- Тип: VPH transmission grating (NIR)
- Плотность: 800 лин/мм
- AOI: 31°
- DWL: 1300 нм
- Назначение: спектральное разложение с высокой эффективностью
отрасли применения
- NIR спектроскопия
- Диагностика лазеров
- Спектрометры и анализаторы
- Телеком/квантовые эксперименты в NIR
- R&D фотоники
Практика: при интеграции оптики фиксируйте геометрию (углы, ориентация, расстояния) и условия среды (температура, воздух/вода), потому что именно они чаще всего «ломают» повторяемость результата при переносе из макета в изделие.
Эксплуатация: храните элемент в упаковке, не касайтесь рабочих поверхностей, используйте безворсовые салфетки и подходящий растворитель. Загрязнения повышают рассеяние и могут ускорить деградацию покрытия при мощности.
