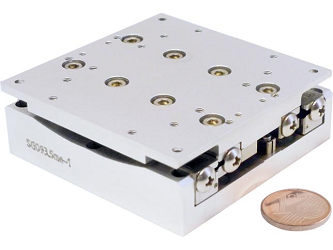

Компания SmarAct предлагает гониометры разных радиусов, разработанных на основе пьезоэлектрических приводов. В дополнение к компактности гониометры SGO серии обладают высокой жесткостью и поэтому отлично подходят для задач нано- и микропозиционирования. Благодаря использованию прецизионных перекрестных роликовых подшипников, представленные гониометры обеспечивают высокую точность углового смещения. Гониометры SmarAct предлагают высокое разрешение смещения и возможность прямого соединения с другими элементами. Объединение двух гониометров соответствующих радиусов позволяет создать компактный гониометр Эйлера с общим центром вращения.
Управление гониометрами SmarAct может осуществляться с помощью любого из контроллеров SmarAct. Данные системы для поворота элементов могут быть оснащены детектором положения. Более того, для заказа доступны гониометры серии SGO для работы в условиях вакуума.
Технические характеристики гониометров серии SGO от SmarAct
|
Параметр |
Значения |
|
Разрешение |
< 0.03 мкрад |
|
Нормальная нагрузка |
5 Н (500 г) |
|
Модели для работы в вакууме |
10-11 мбар |
|
Поворот |
± 5 ° |
|
Блокирующий момент |
20 Н*см |
|
Поперечный момент |
1.2 Н*м |
|
Вес |
~140 г |
|
Ширина шага |
0.7 – 7 мкрад |
|
Разрешение сканирования |
0.01 мкрад |
|
Скорость |
4 °/с |
|
Макс. частота |
18.5 кГц |
|
Разрешение сенсора |
0.03 мкрад (-S) 0.12 мкрад (-L) |
Модели гониометров SGO
|
Модель |
Центр вращения (мм) |
Габаритные размеры (мм) |
Чертеж |
|
SGO-60.5 |
60.5 |
50 x 50 x 17 |
|
|
SGO-77.5 |
77.5 |
50 x 50 x 17 |
|
|
SGO-93.5 |
93.5 |
50 x 50 x 17 |
|
Доступные варианты моделей
|
Модели гониометров SGO |
|
Модели со стальным основанием (-ST) |
|
Увеличенный срок службы (-Z) |
|
Для работы в вакууме: -HV (10-6 мбар), -UHV / -UHVT (10-11 мбар) |
Свойства сенсоров, встраиваемых в гониометры SGO:
|
|
-M |
-I |
-L |
-S / -SC |
|
Тип сенсора |
оптический |
индуктивный |
оптический |
оптический |
|
Разрешение |
до 100 нм |
300 нм |
4 нм |
1 нм |
|
Стабильность |
до 1 мкм |
до 2.5 мкм |
до 50 нм (зависит от диапазона смещения) |
до 20 нм (зависит от диапазона смещения) |
|
Абсолютная точность |
10 мкм/м |
25 мкм/м |
5 мкм/м |
1 мкм/м |
|
Исходное положение |
Ограничитель хода |
Ограничитель хода или несколько контрольных меток |
одна (-S), несколько (-SC) контрольных меток | |
|
Контроллер |
SCU, MCS |
EMS 2D/3D |
SCU, MCS, SDC/SDC2 |
MCS, SDC/SDC2 |
|
Работа в условиях вакуума |
Только при атмосферном давлении |
до 10-6 мбар |
Только при атмосферном давлении |
до 10-11 мбар |
|
Минимальный транслятор |
SLC-1730-M / SR-4011-M |
SLC-1730-I |
SLC-1720-L / SR-4011-L |
SLC-1720-S / SR-2013-S |
