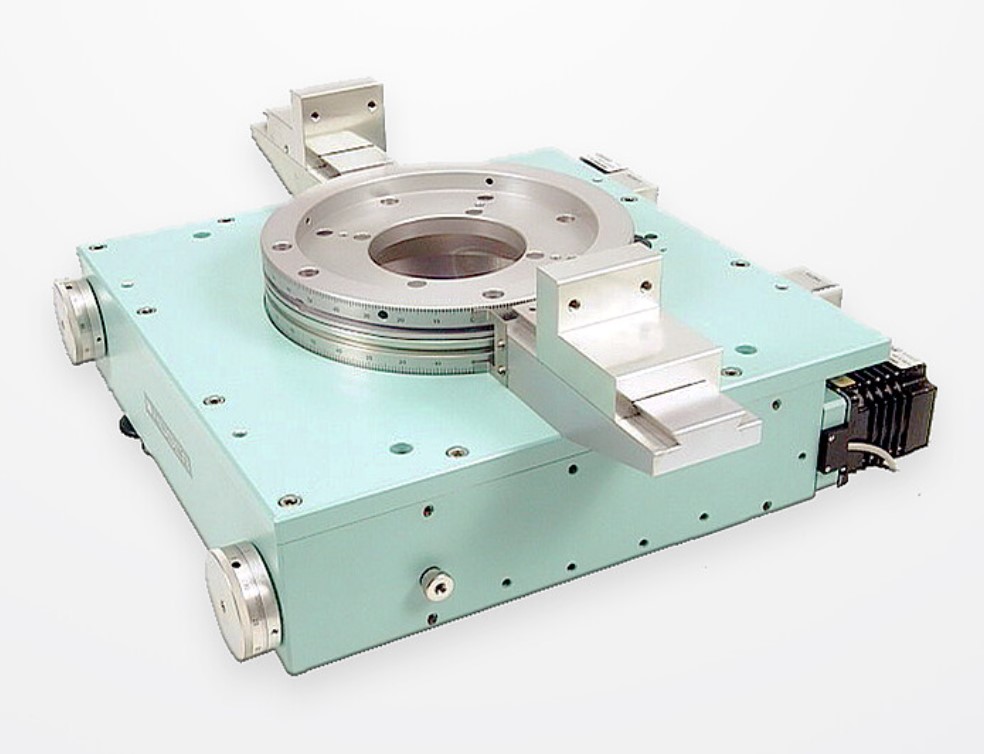

Компания АЗИМУТ ФОТОНИКС предлагает гониометры c 2 кругами от компании Huber Diffraction. Гониометры представлены в стандартной и вакуумной конфигурации.
Эта система предлагает малую высоту, высокую точность и высокую грузоподъемность.
Как и во всех других системах этой серии, оба круговых движения независимы друг от друга. Круг 2-тета оснащен рычагом с направляющей призмы и кареткой.
Сбоку от обоих кругов установлена дополнительная призматическая направляющая с кареткой.
- Четыре прецизионные конфигурации;
- Две конфигурации под нагрузку.
Специальные версии:
- Подходит для вакуума;
- Немагнитная;
- С защитой от излучения;
- В черном варианте.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (°) |
360 |
|
Материал (корпус/червячная передача): |
Алюминий/бронза |
|
Передаточное число |
360:1 |
|
Разрешение (°) |
0.001 * 0.00005 (мин.) |
|
Мин. крутящий момент (Нм) |
0.5 |
|
Вес (кг) |
36 |
|
Размер фланца (мм) |
56 |
|
Жесткость (мкрад/Нм) |
2 |
|
Макс. нагрузка (Н): |
|
|
Тета |
3400 |
|
2-тета |
100 |
* Шаговый двигатель, 1000 шагов/оборот.
Конфигурации точности:
|
Параметр |
Значение |
|
|
Точность (") |
≤ |
30 |
|
Повторяемость (однонаправленная) (") |
≤ |
2 |
|
Ошибка реверсирования (") |
≤ |
7 |
|
Эксцентриситет (мкм) |
≤ |
3 |
|
Биение (") |
≤ |
4 |

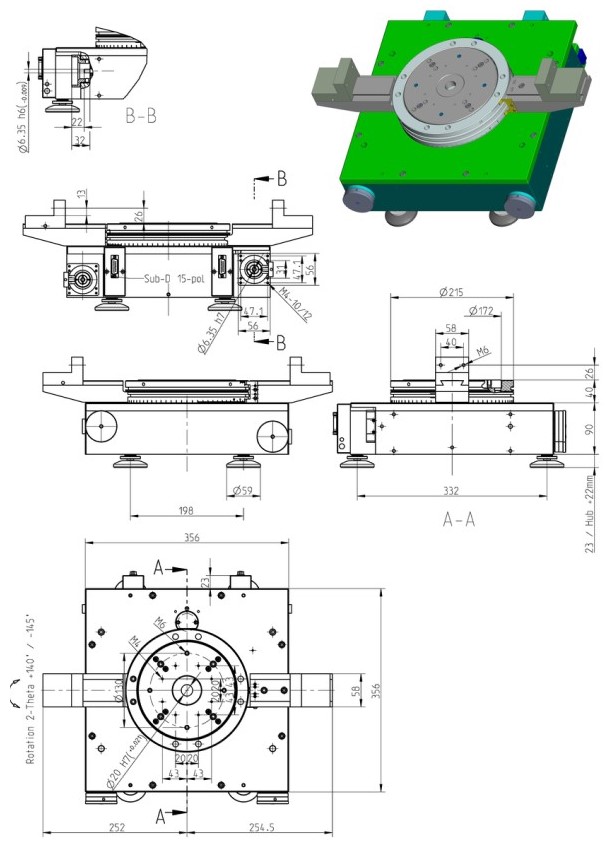

Габариты:
